Jaltest  |  SKU: JDC509A

Jaltest (JDC509A) | Cable adaptador Volvo 16 pines OBD a OBD2 | Maquinaria de construcción y obras

€97,95 incl.
€80,95 excl.

Garantía directa a través de AsTools

Tramitamos los casos de garantía directamente, de forma rápida y sin intermediarios del fabricante. Gracias a nuestro propio almacén de repuestos y experiencia técnica, generalmente podemos ayudarle de inmediato. Solo en casos excepcionales enviamos el producto al proveedor.

2 años de garantía en todos los productos

Al igual que todos nuestros productos, este artículo se suministra con 2 años de garantía de fábrica. De esta forma, usted dispone de cobertura garantizada en cuanto a calidad y servicio a largo plazo.

Devoluciones sencillas

Puede solicitar su devolución fácilmente a través de su cuenta. Le enviaremos la etiqueta de devolución por correo electrónico. Los gastos de envío de la devolución corren por su cuenta.

Servicio de atención al cliente profesional

Nuestros expertos están listos para ayudarle de forma rápida y profesional, tanto en línea como en nuestra tienda física. ¿Tiene alguna pregunta? ¡No dude en ponerse en contacto con nosotros!

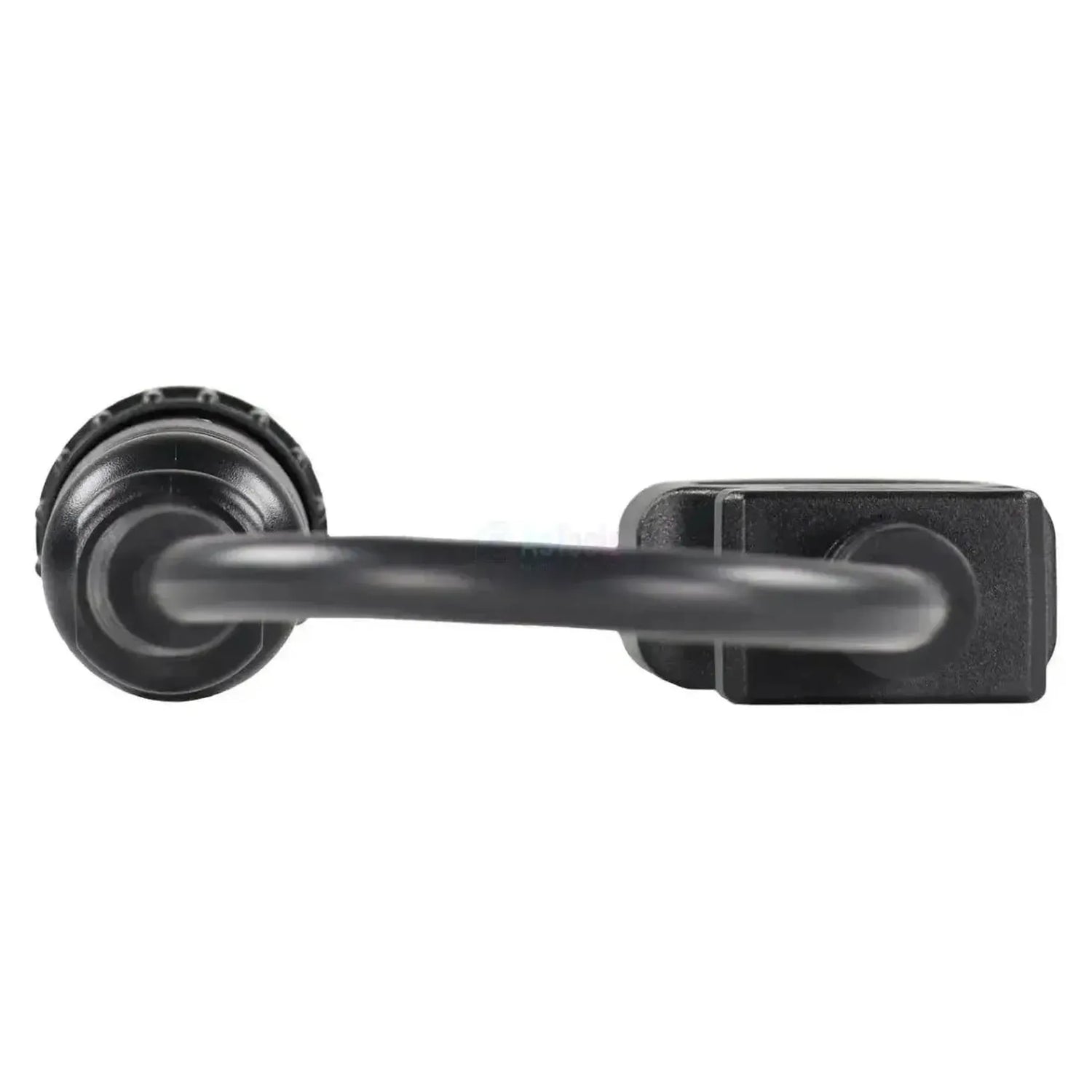

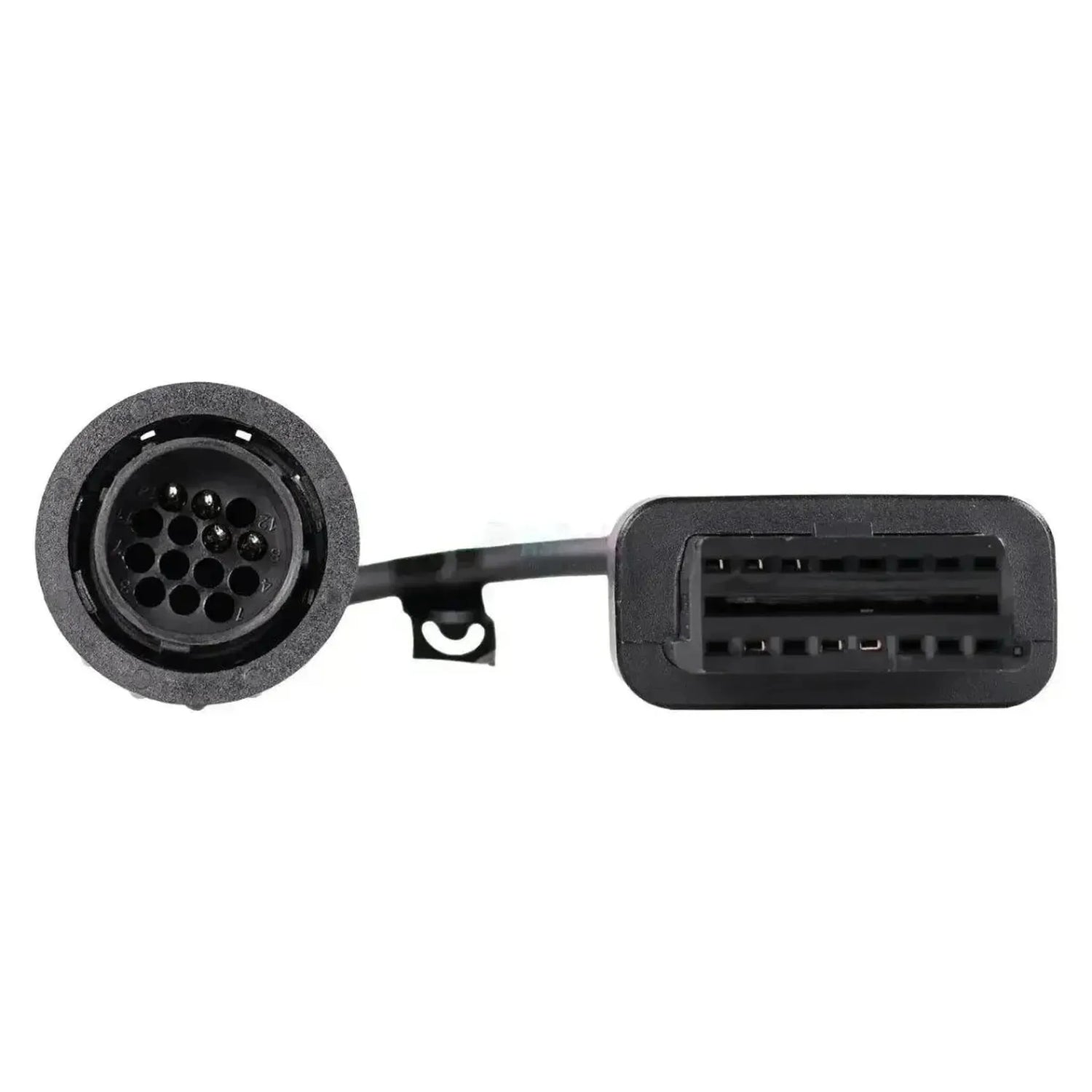

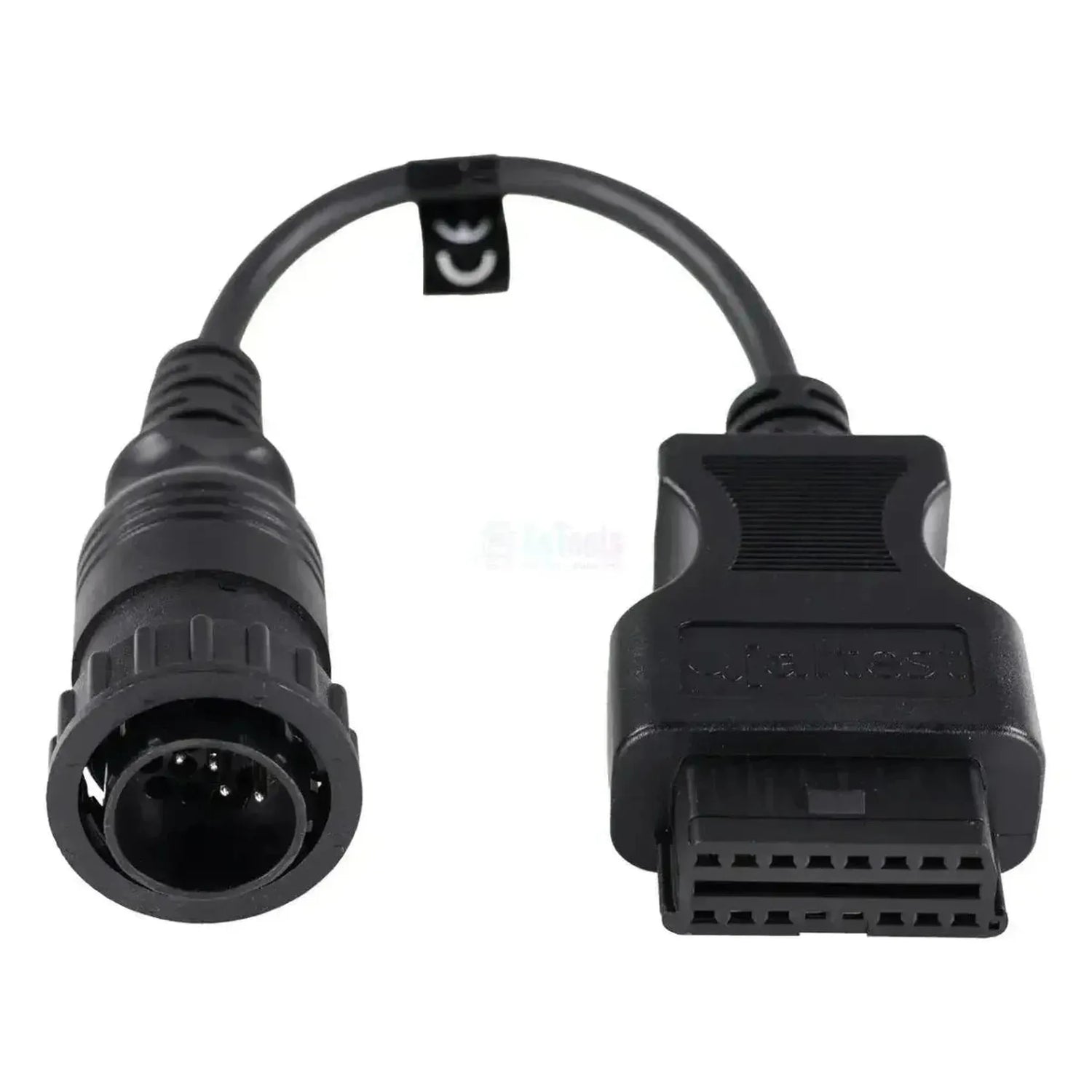

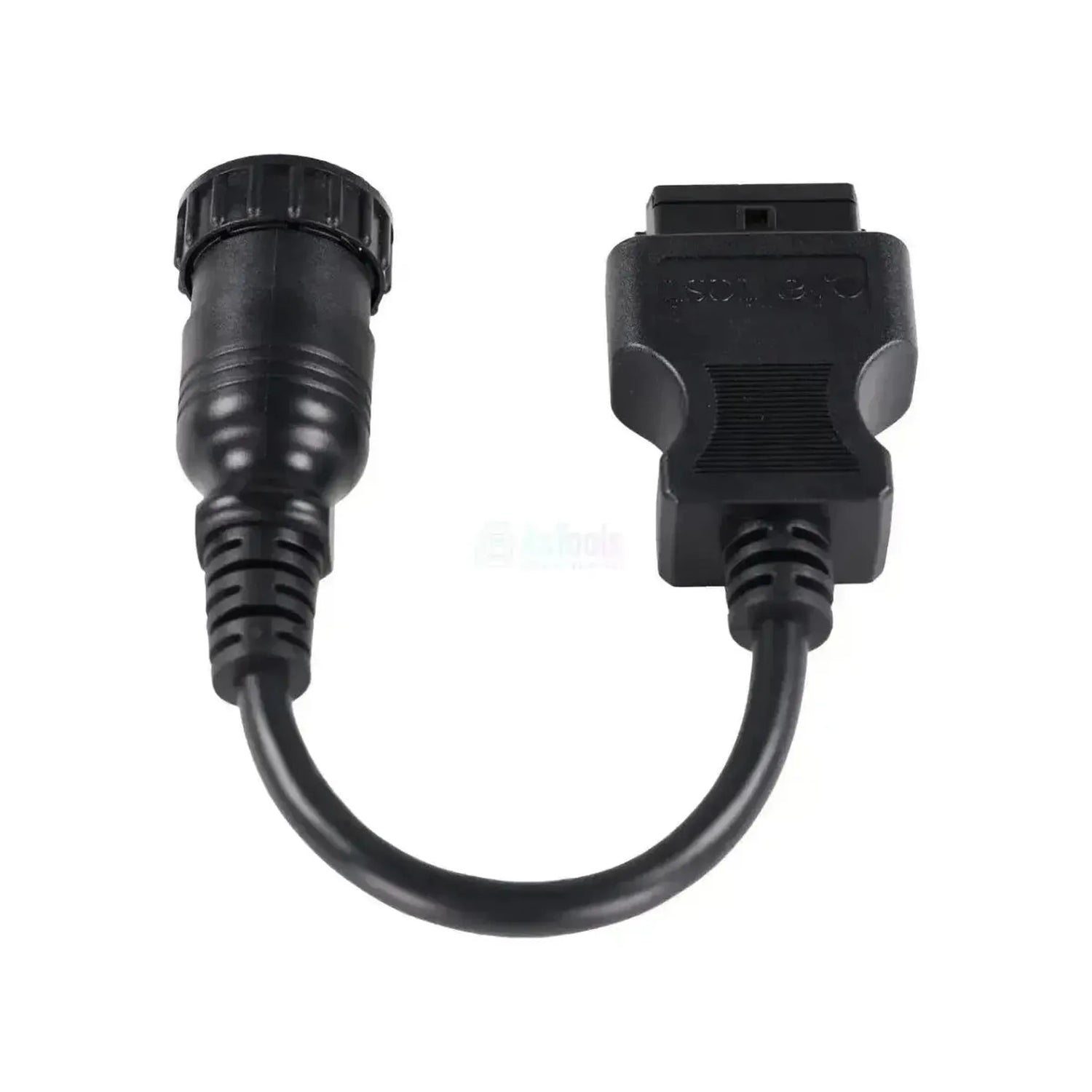

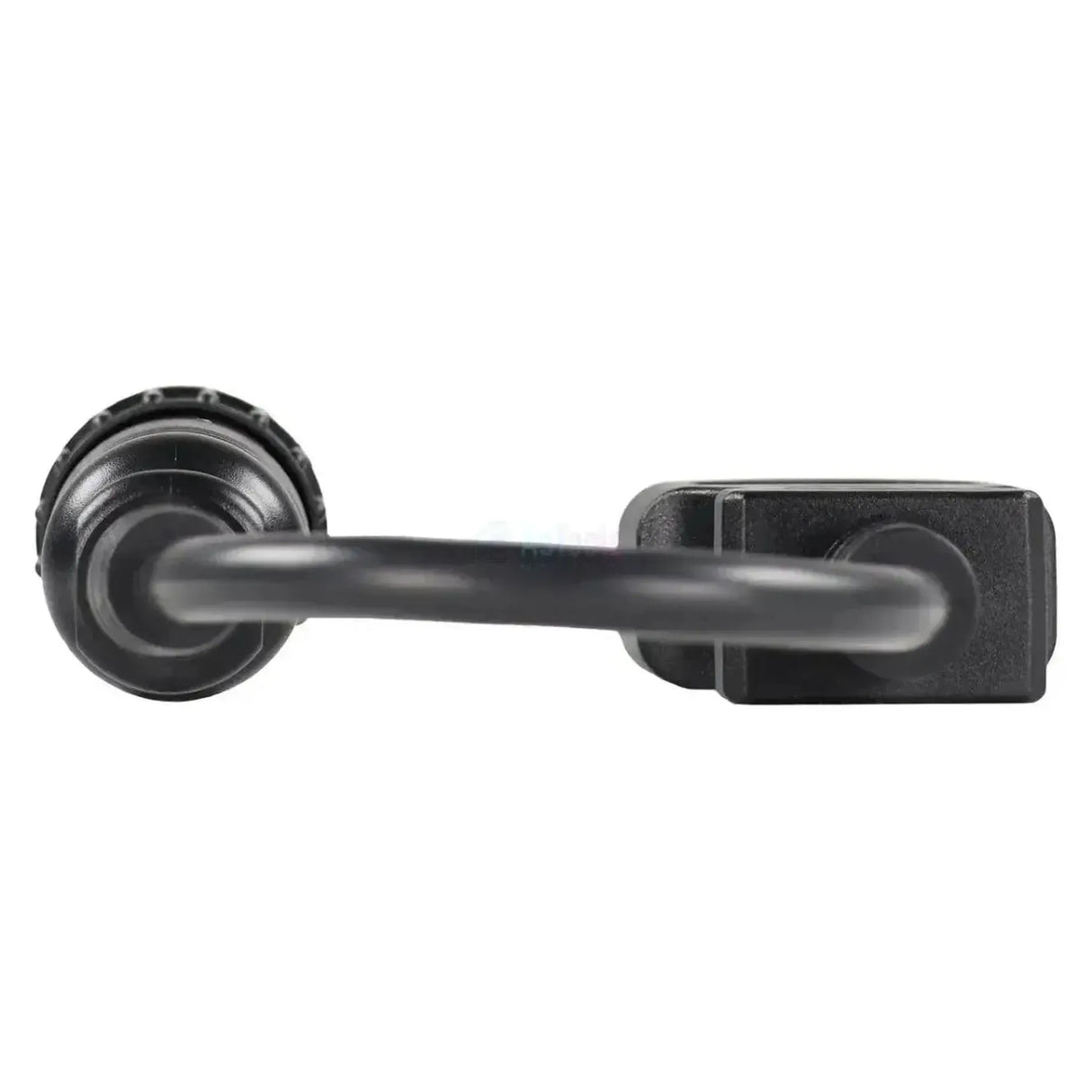

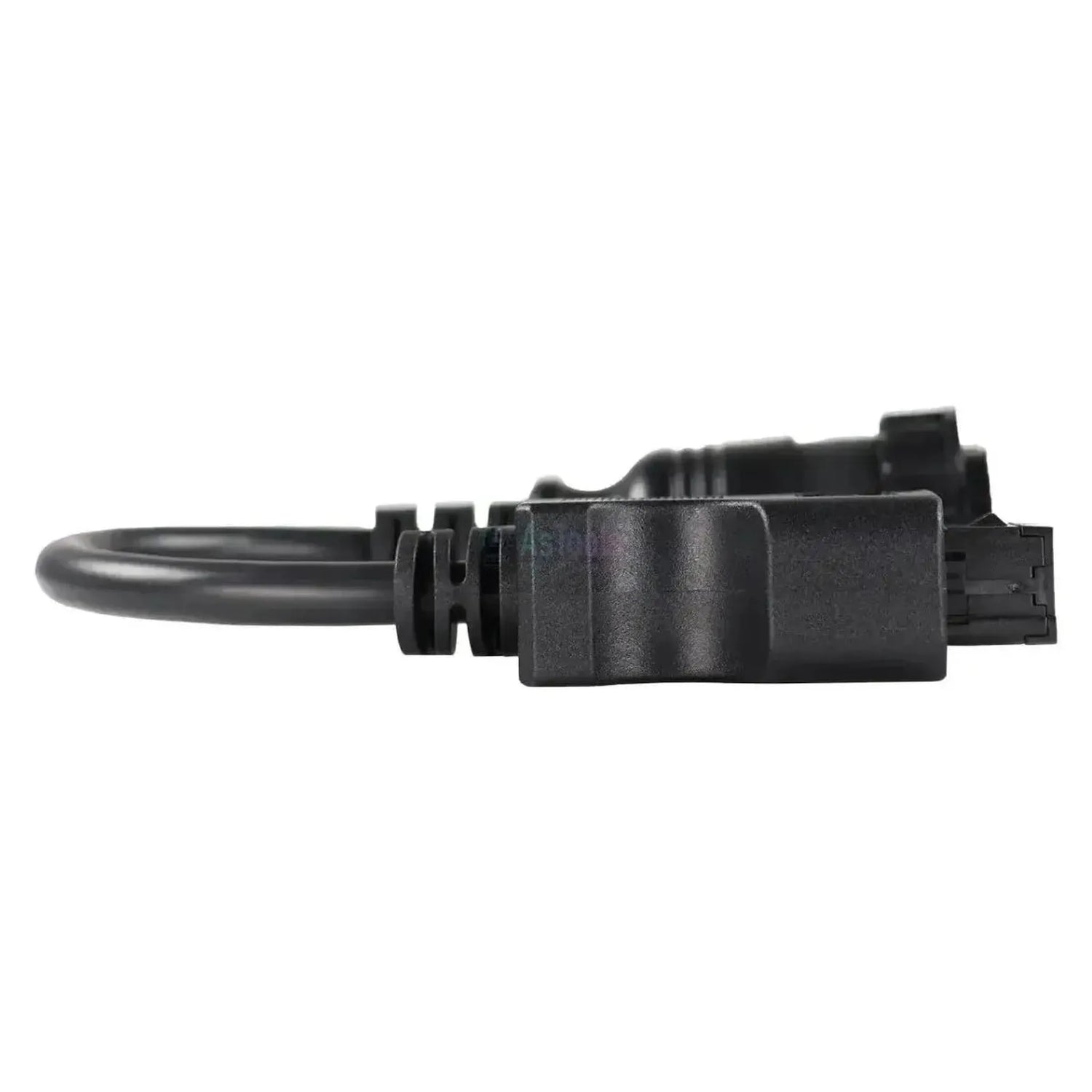

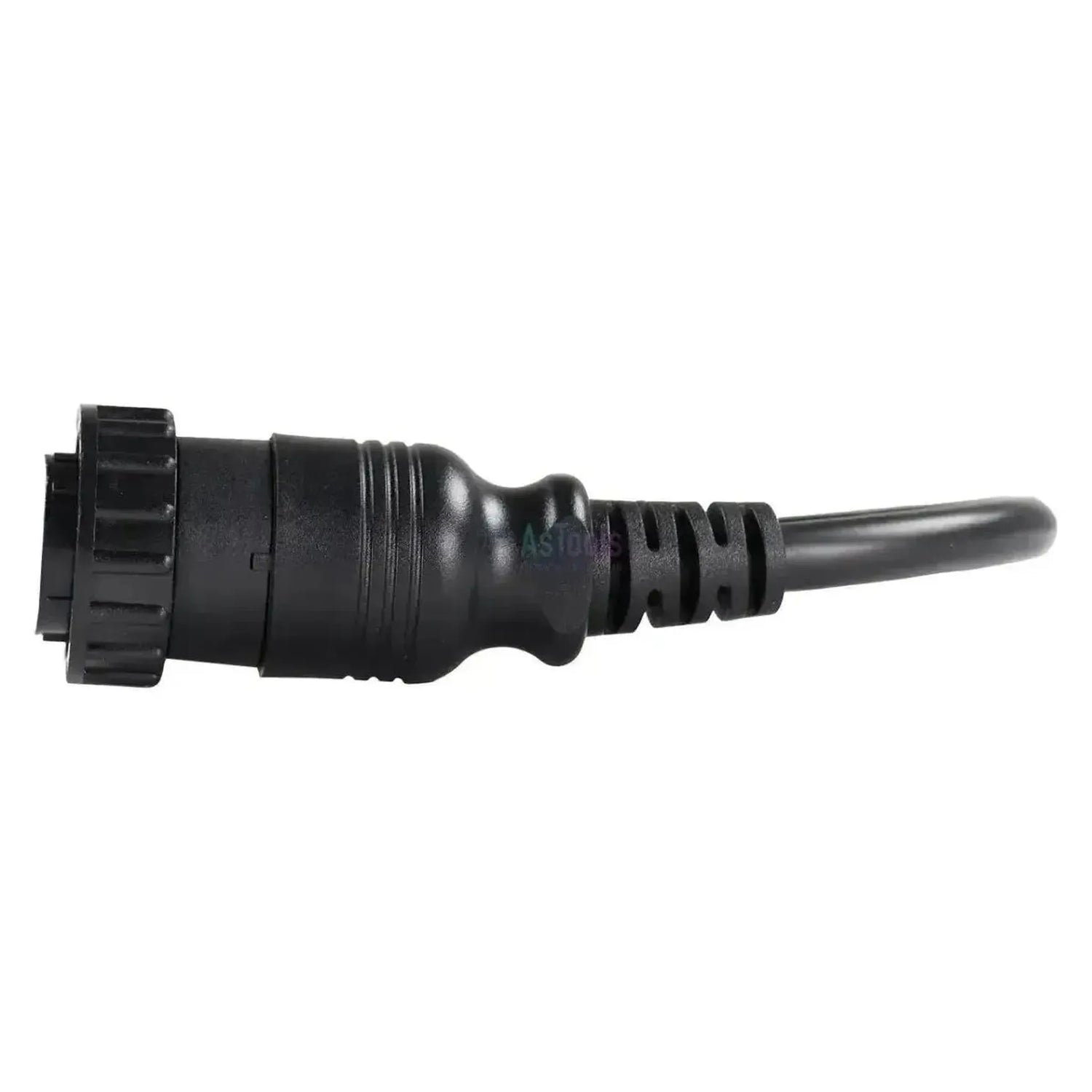

El Jaltest JDC509A conecta el puerto de diagnóstico de máquinas Volvo Construction Equipment a la entrada 16-pins OBD2 de su cable de diagnóstico Jaltest. En el lado de la máquina dispone de un conector redondo negro con un anillo de bloqueo acanalado y con contactos en un alojador de contacto embutido; en el lado de la interfaz cuenta con un conector OBD2 de 16 pines negro. La conexión se encuentra en la cabina y el cable mide 28 a 30 cm.

A través de este adaptador, el equipo Jaltest establece comunicación directa con las unidades de control de la máquina. De este modo accede a la computadora del vehículo VECU y V2ECU, la gestión del motor EDC, los controles de transmisión TECU y ZF Ergopower y a las unidades periféricas CU (climatización), CCU (módulo de cabina), IC (panel de instrumentos) y el módulo telemático W-ECU. La cantidad de unidades que encontrará varía según la serie: en una excavadora de la serie EC, Jaltest accede a cinco; en una cargadora de ruedas de la serie L, a ocho. El cable es compatible con Jaltest Link V8.1 y V9 y forma parte de Jaltest OHW (máquinas fuera de carretera).

VENTAJAS

✔Acceso a la línea completa de máquinas: VECU/V2ECU (computadora del vehículo), EDC (motor), TECU y ZF Ergopower (transmisión).
✔Las unidades periféricas también están cubiertas: CU (climatización), CCU (módulo de cabina), IC (cuadro de instrumentos) y el módulo de telemática W-ECU.
✔Compatible tanto con Jaltest Link V8.1 como con V9, por lo que el cable sigue siendo útil al cambiar a la interfaz más reciente.
✔Sin límite de año de fabricación: En maquinaria de construcción, el conector propietario de la marca nunca fue reemplazado por una norma, por lo que también aparece en máquinas recientes.

PUNTOS IMPORTANTES

✕El número de unidades de control varía considerablemente según la serie: En una excavadora serie EC Jaltest controla cinco unidades, en una cargadora de ruedas serie L ocho.
✕Los avisos de diagnóstico y las acciones complementarias no están disponibles en estos sistemas Volvo CE; la cobertura se centra en lectura, medición y datos de ECU.
✕El lado de la máquina es un conector redondo con anillo de bloqueo, no un conector OBD plano. Se parece al del cable Hidromek JDC541A, pero ese tiene casquillos de contacto donde este cable tiene pines.
✕La cobertura anterior se aplica a Equipos de Construcción Volvo: Excavadoras, cargadoras de ruedas, volquetes, motoniveladoras y rodillos compactadores. Los camiones y autobuses Volvo no están incluidos.

Aplicaciones y funcionalidades

A través de esta conexión, accede con el software Jaltest a las unidades de control de la máquina. Las unidades disponibles dependen de la serie y la generación del equipo.

Unidades de control a las que puede acceder

  • Ordenador central VECU y V2ECU (unidad de control electrónico del vehículo): El ordenador del vehículo que controla las funciones de la máquina.
  • Gestión del motor EDC (control electrónico diésel): La regulación electrónica del diésel.
  • Transmisión TECU (unidad de control electrónico de la transmisión) y ZF Ergopower: Los controles de la caja en las cargadoras de ruedas.
  • Climatización CU (control climático): El aire acondicionado y la calefacción de la cabina.
  • Módulo electrónico CCU (módulo de cabina): El módulo de cabina en las excavadoras.
  • Panel de instrumentos IC: La pantalla con los datos de la máquina.
  • Telemática W-ECU (módulo telemático): El módulo de registro de datos y telemática en las cargadoras de ruedas.

Lo que puede hacer

  • Leer y borrar códigos de fallo: Leer la memoria de fallos de la unidad de control, con la descripción de la avería detectada.
  • Ver valores de medición: Los valores actuales de los sensores controlados por la unidad de control, con la posibilidad de establecer límites de alarma.
  • Consultar intervalos de mantenimiento: Los servicios programados y los trabajos a realizar, con un informe para la administración del taller. Disponible en la gestión del motor EDC y el panel de instrumentos, entre otros.

Vehículos y aplicaciones compatibles

Lo determinante es el conector, no el modelo. Las máquinas de Equipos de Construcción Volvo tienen su propio conector de diagnóstico redondo con un anillo de bloqueo; en máquinas de construcción es un estándar Conector OBD2 nunca fue obligatorio, por lo que también encontrará este conector en máquinas recientes.

Volvo CE:

  • Excavadoras de cadenas serie EC:(1999 - actualidad)
  • Excavadoras de cola corta serie ECR
  • Excavadoras móviles serie EW
  • Cargadoras de ruedas serie L
  • Volquetes articulados de la serie A
  • Motoniveladoras serie G
  • Rodillos serie DD y SD
💡
Puntos a tener en cuenta:El conector de diagnóstico se encuentra en la cabina y es un enchufe redondo con anillo de bloqueo, no el conector plano de 16 pines que conoce de los vehículos de turismo. Dado que las máquinas de construcción no están sujetas a la obligación de OBD, esta conexión sigue utilizándose incluso en máquinas más modernas.Compruebe por lo tanto primero qué conexión tiene en su máquina antes de realizar el pedido.

Contenido del embalaje

  • 1xJaltest (JDC509A) | Cable adaptador Volvo 16 pines OBD - 16 pines OBD2 | Maquinaria de construcción y obras

Especificaciones técnicas

General

La marca del cable o del adaptador. Normalmente debe coincidir con la marca de su equipo de diagnosis.Marca
Jaltest
El tipo de producto: un cable adaptador suelto, un adaptador sin cable o un juego completo.Tipo de producto
Cable adaptador
En qué tipos de vehículos o máquinas puede usar el cable. Así comprueba rápidamente si se adapta a lo que llega a su taller.Tipos de vehículo
  • Maquinaria de obra
En qué juego de cables se incluye también este cable. Si ya dispone de ese juego, no necesita comprar el cable por separado.Incluido en el juego de cables
Juego de cables OHW completo

Compatibilidad

Con qué marca de equipo de diagnosis funciona el cable. Un cable de una marca normalmente no sirve para un equipo de otra marca.Equipo de diagnosis compatible
  • Jaltest
En qué versión de la interfaz Jaltest Link encaja el cable. Algunos cables solo funcionan con la V9 más reciente.Versión de Jaltest Link
  • Link V8.1
  • Link V9
Qué módulo Jaltest necesita para usar el cable. Sin la licencia adecuada, el cable no funciona.Módulo de software Jaltest
  • OHW maquinaria de obra

Conexiones

El conector del lado de su equipo de diagnosis o interfaz. Normalmente un conector OBD2 de 16 pines.Conector del lado del equipo
OBD2 de 16 pines

Funciones de diagnosis

Puede ver los valores reales de los sensores con el vehículo en marcha. Útil para localizar averías.Ver datos en tiempo real

Dimensiones y peso

La longitud del cable. Un cable más largo ofrece más libertad de movimiento con un puerto de difícil acceso.Longitud del cable
28 a 30 cm
Número de referencia
JDC509A

Otras especificaciones

Aplicación
Equipos de Construcción Volvo
Conexión lado máquina
Conector redondo negro con anillo de bloqueo, con pines
Unidades de control
VECU y V2ECU, EDC, TECU, ZF Ergopower, CU, CCU, IC y W-ECU
Parte del juego de cables
Juego completo de cables OHW (70002026)
