Descubra productos similares: Cables adaptadores OBD para vehículos y conectores, Cables adaptadores y conectores Jaltest, Jaltest
Jaltest  |  SKU: JDC103A

Jaltest (JDC103A) | Cable adaptador Wabco/Knorr-Bremse 7 pines OBD a 16 pines OBD2 | Remolque

1 reseña
€133,95 incl.
€110,70 excl.

Garantía directa a través de AsTools

Tramitamos los casos de garantía directamente, de forma rápida y sin intermediarios del fabricante. Gracias a nuestro propio almacén de repuestos y experiencia técnica, generalmente podemos ayudarle de inmediato. Solo en casos excepcionales enviamos el producto al proveedor.

2 años de garantía en todos los productos

Al igual que todos nuestros productos, este artículo se suministra con 2 años de garantía de fábrica. De esta forma, usted dispone de cobertura garantizada en cuanto a calidad y servicio a largo plazo.

Devoluciones sencillas

Puede solicitar su devolución fácilmente a través de su cuenta. Le enviaremos la etiqueta de devolución por correo electrónico. Los gastos de envío de la devolución corren por su cuenta.

Servicio de atención al cliente profesional

Nuestros expertos están listos para ayudarle de forma rápida y profesional, tanto en línea como en nuestra tienda física. ¿Tiene alguna pregunta? ¡No dude en ponerse en contacto con nosotros!

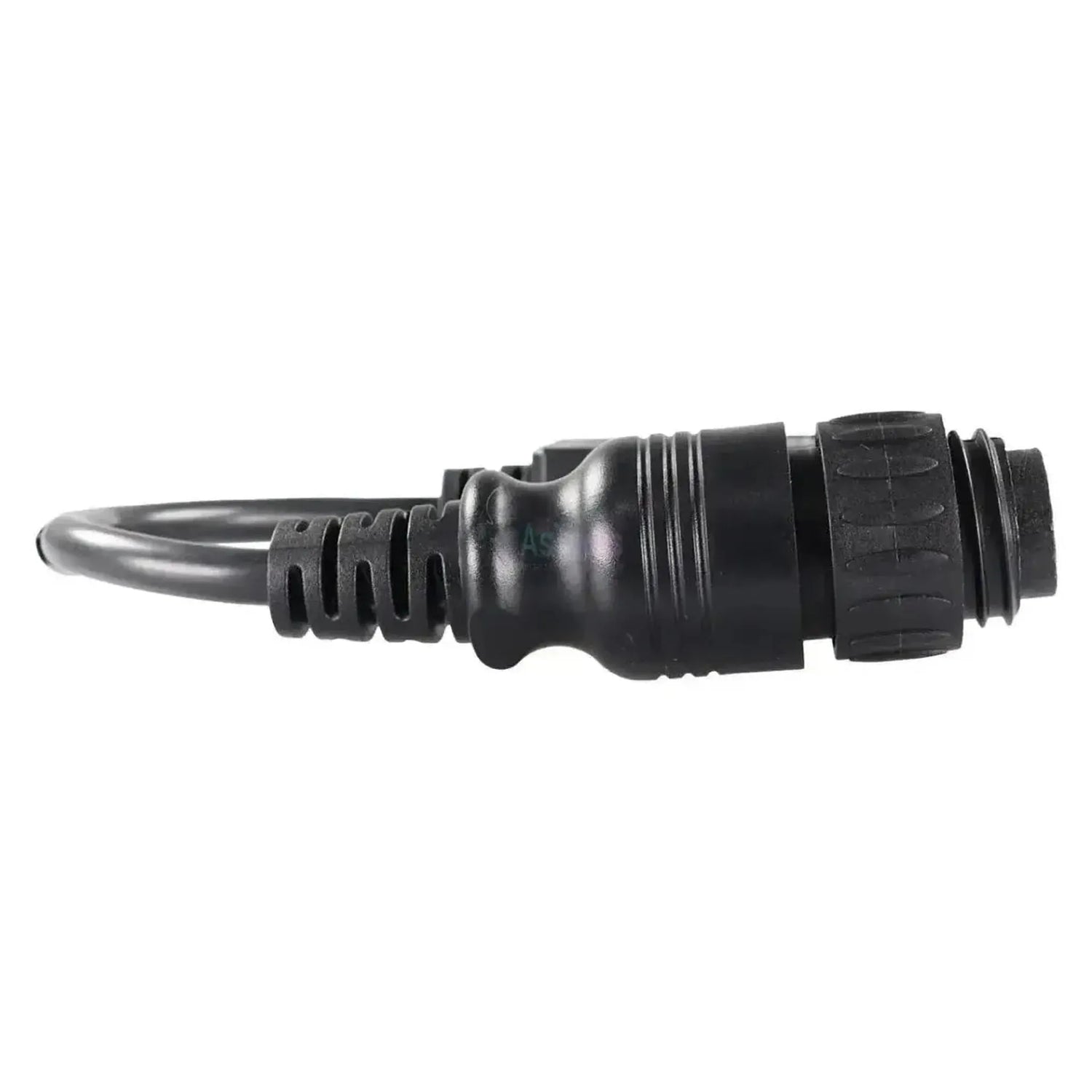

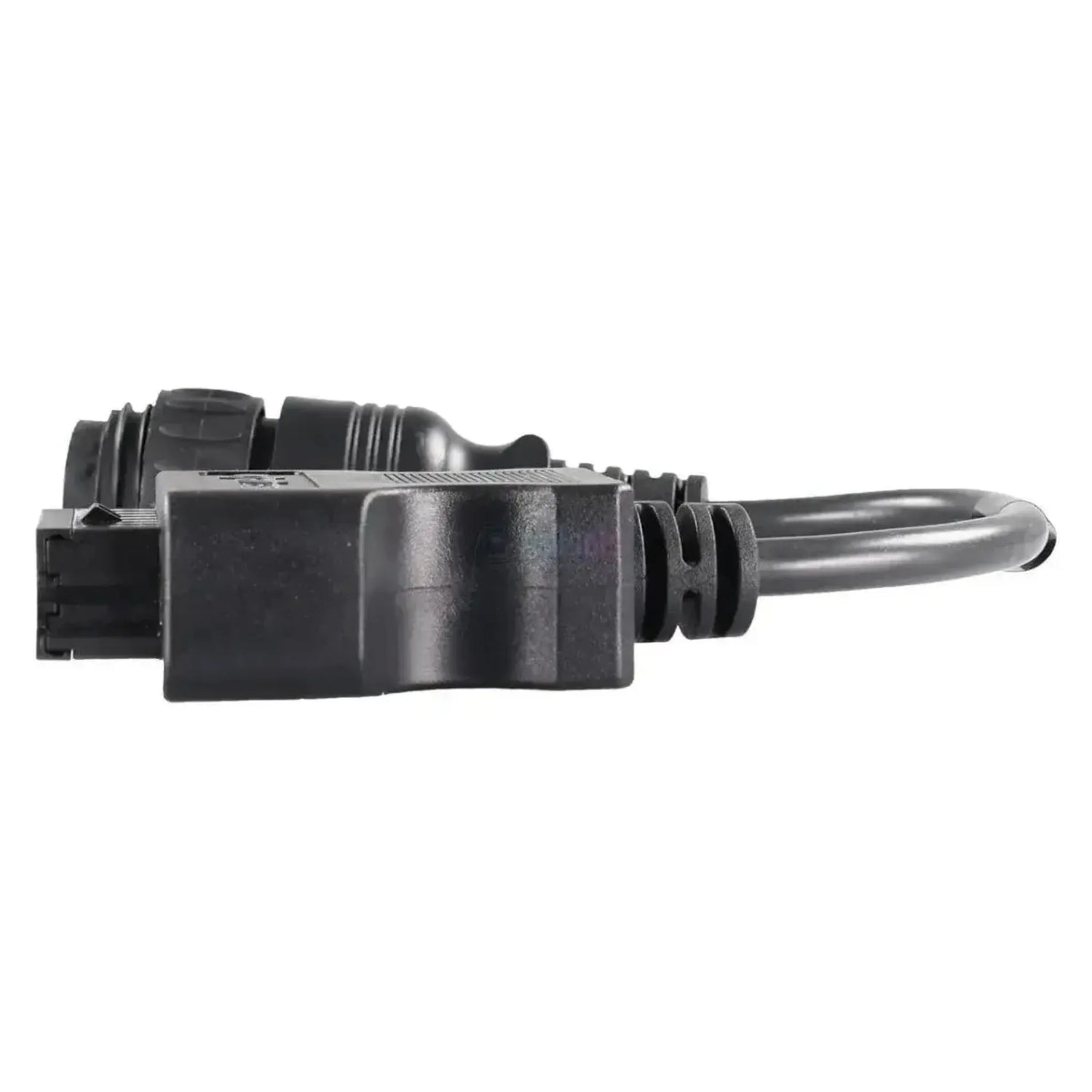

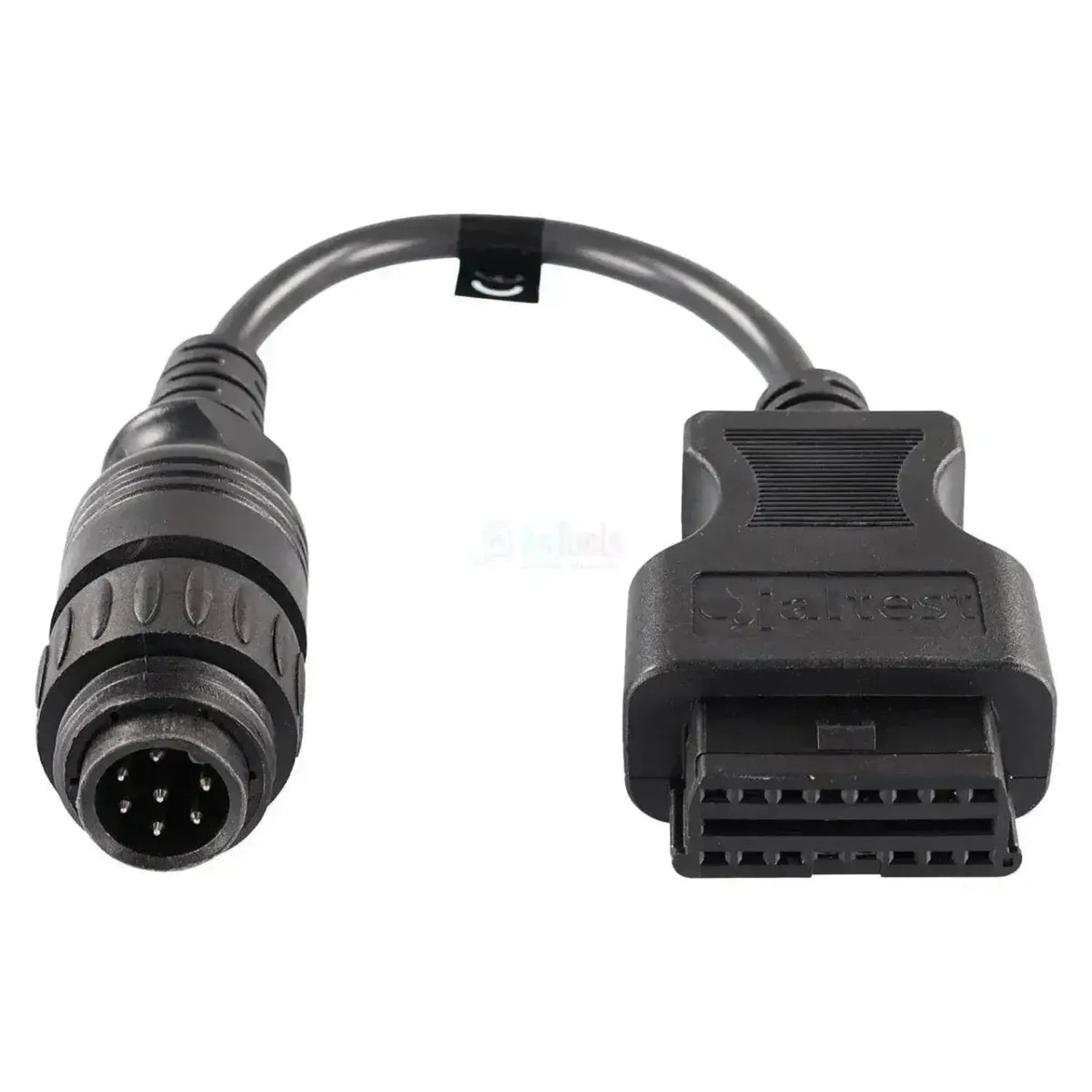

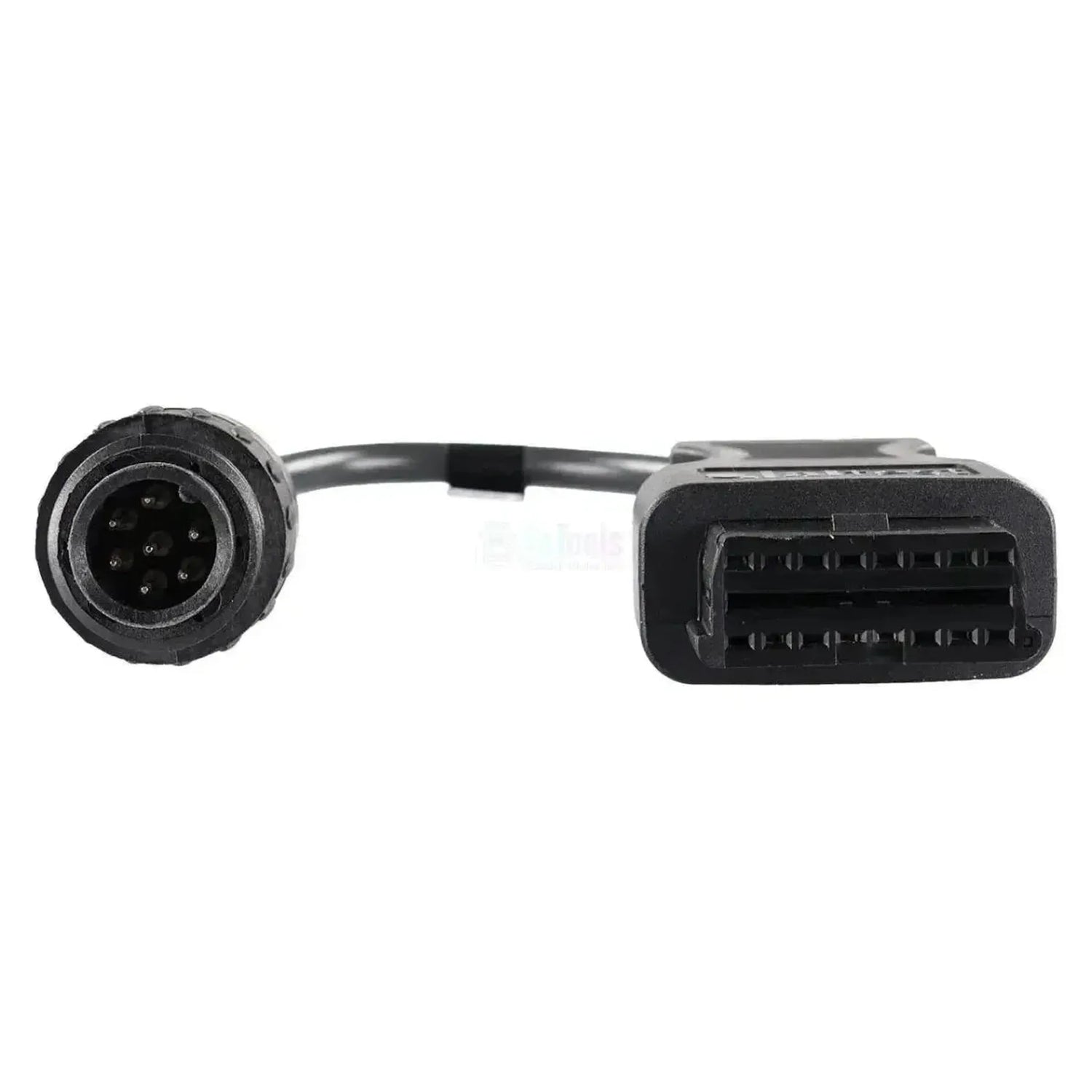

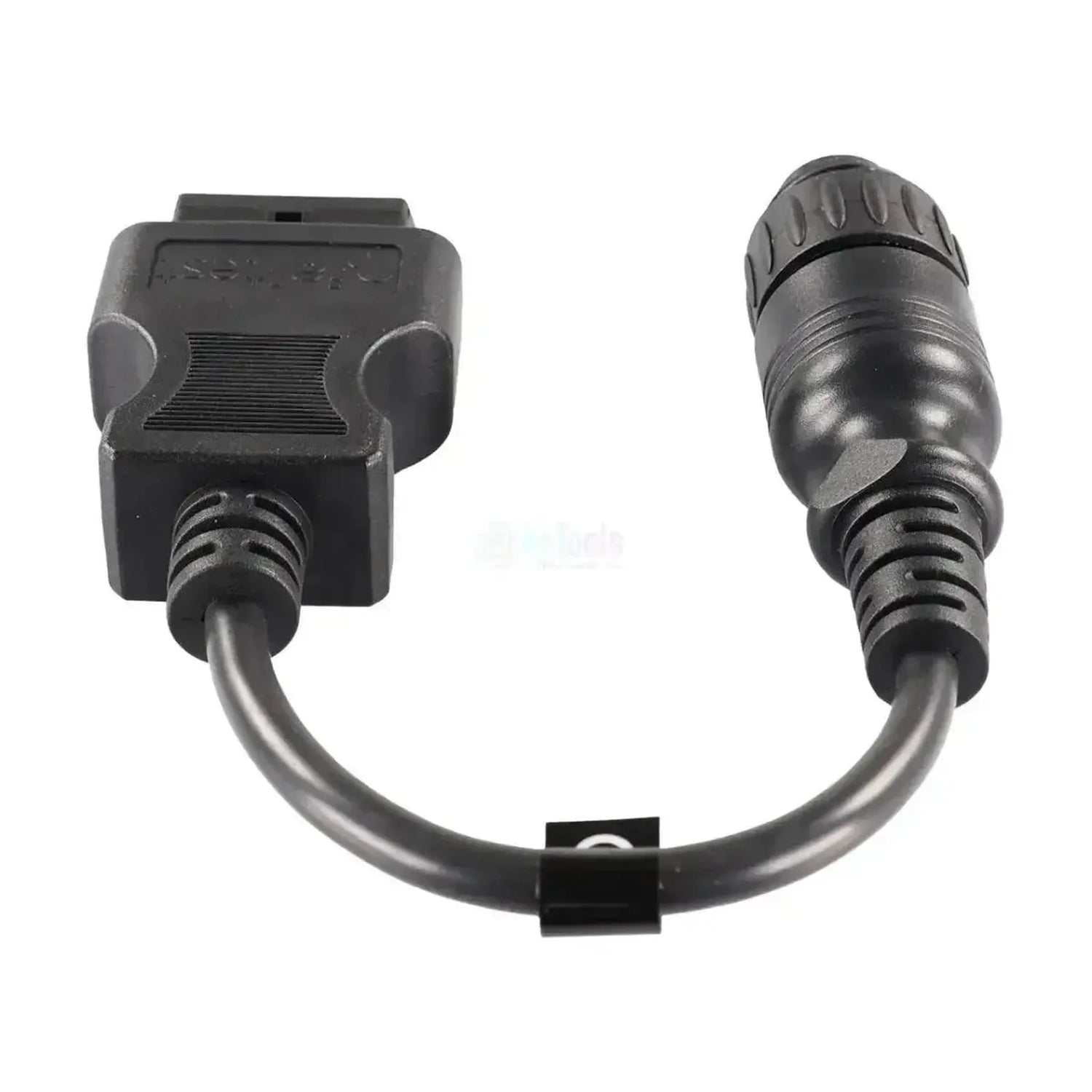

El Jaltest JDC103A conecta el Conector de diagnóstico de 7 pinesde los sistemas de frenos de remolque deWabco y Knorr-Bremsecon el16-pins OBD2-entrada de su cable de diagnóstico Jaltest. En el lado del remolque hay un conector redondo negro con empuñadura estriada, en el que siete pines están: Seis en círculo y uno en el centro. Las siete posiciones están ocupadas, lo que distingue este conector de los también de 7 pines JDC111A. El cable es 28 a 30 cm lang.

Detrás del acoplamiento, el cable abre la línea de diagnóstico hacia el ABS del remolque de ambos fabricantes: Por el lado de WabcoVario C, VCS, VCSII y VCSII CAN, en el lado Knorr-Bremse A18, KB3-TA y KB4-TA. De esa normativa lee el equipo códigos de error, valores de medición y datos de la ECU; en VCS, VCSII y VCSII CAN se añaden los datos de mantenimiento en VCSII y VCSII CAN mensajes de diagnóstico adicionales. Algunas funciones de Knorr-Bremse están disponibles con el módulo independiente Diagnósticos Knorr-Bremse(ref. 71502007). El cable funciona conJaltest Link V8.1 y V9 y se incluye en el módulo Jaltest CV.

VENTAJAS

✔Dos fabricantes con un solo cable, ya que Wabco y Knorr-Bremse utilizan el mismo conector de 7 pines en estos sistemas de frenado.
✔Alcanza en el lado Wabco Vario C, VCS, VCSII y VCSII CAN y en el lado Knorr-Bremse A18, KB3-TA y KB4-TA.
✔En VCS, VCSII y VCSII CAN además de códigos de error y valores de medición también los datos de mantenimiento en la cobertura.
✔Compatible con Jaltest Link V8.1 y V9 y suministrado en el Juego de cables para remolque (70002024).

PUNTOS IMPORTANTES

✕Solo para Conector de 7 pines con siete contactos. El KB4-TA-unidad con conector de 7 pines en el que solocuatro conectores forman parte de JDC111A.
✕En Wabco Vario C no incluye datos de mantenimiento en la cobertura, solo códigos de fallo, valores de medición y datos de la ECU.
✕Las unidades EBS Wabco EBS C, EBS D, EBS D CAN, EBS E e iEBS y Knorr-Bremse TEBS Gen2, TEBS G2.x, TEBS4 e iTEBS X no la alcanzará con este cable; para ello necesita el cable ISO 7638 JDC103A destinado.
✕Algunas funciones de Knorr-Bremse solo están disponibles con el módulo independiente Diagnósticos Knorr-Bremse(ref. 71502007).

Aplicaciones y funcionalidades

A través de esta conexión accede con el Software Jaltest de regulación de frenos en el remolque o semirremolque, es decir, el sistema antibloqueo. La unidad que encuentre determinará generación de la regulación Wabco o Knorr-Bremse y no la marca de remolque. Las unidades que se indican a continuación proceden de cubierta de remolque de Jaltest, con por sistema el características que están disponibles.

Unidades de control a las que puede acceder

  • Wabco ABS para remolques:Vario C, VCS, VCSII y VCSII CAN, con códigos de fallo, valores de medición y datos de ECU.
  • Knorr-Bremse ABS de remolque:A18, KB3-TA y KB4-TA, con códigos de error, valores de medición y datos de ECU.

Qué puede hacer

  • Leer códigos de error:Consultar la memoria de fallos del sistema de frenado, con descripción de la avería almacenada.
  • Consultar valores de medición:Los valores actuales de los sensores conectados, con una notificación cuando un valor se sale del rango.
  • Consultar datos de mantenimiento:En VCS, VCSII y VCSII CAN, consulte los intervalos de mantenimiento y elabore un informe de servicio.
  • Consultar mensajes de diagnóstico:En VCSII y VCSII CAN, Jaltest proporciona advertencias adicionales sobre la cobertura.

Vehículos y aplicaciones compatibles

Determinante es el conector, no el modelo. Este cable es compatible con cualquier remolque o semirremolque con un Wabco- oKnorr-Bremse-regulación de remolque cuya conexión de diagnóstico es una conector redondo de 7 pines con siete contactos es. Para remolques nunca se prescribió un conector de diagnóstico estandarizado, por lo que este conector también se encuentra en remolques más recientes sigue en uso. Los generaciones EBS de ambas marcas funcionan a través de una conexión propia.

Wabco (alcance):

  • Vario C: Sistema antibloqueo; códigos de falta, valores de medición y datos de ECU.
  • VCS, VCSII y VCSII CAN: Sistema antibloqueo; incluidos datos de mantenimiento.

Knorr-Bremse (alcance):

  • A18 y KB3-TA: Sistemas antibloqueo de remolque más antiguos.
  • KB4-TA: El sistema antibloqueo de remolque que también es accesible a través del JDC111A.
💡
Bueno saberlo: Cuente los siete pines en el conector redondo, seis en círculo y uno en el centro. Si en una carcasa de 7 polos hay hembras y solo cuatro posiciones ocupadas, entonces corresponde el JDC111A. Verifique esto en el remolque mismo antes de realizar su pedido.

Contenido del embalaje

  • 1x Jaltest (JDC103A) | Wabco/Knorr-Bremse Cable adaptador 7 pines OBD - 16 pines OBD2 | Remolque

Especificaciones técnicas

General

La marca del cable o del adaptador. Normalmente debe coincidir con la marca de su equipo de diagnosis.Marca
Jaltest
El tipo de producto: un cable adaptador suelto, un adaptador sin cable o un juego completo.Tipo de producto
Cable adaptador
En qué tipos de vehículos o máquinas puede usar el cable. Así comprueba rápidamente si se adapta a lo que llega a su taller.Tipos de vehículo
  • Remolque
En qué juego de cables se incluye también este cable. Si ya dispone de ese juego, no necesita comprar el cable por separado.Incluido en el juego de cables
Juego de cables para remolque

Compatibilidad

Con qué marca de equipo de diagnosis funciona el cable. Un cable de una marca normalmente no sirve para un equipo de otra marca.Equipo de diagnosis compatible
  • Jaltest
En qué versión de la interfaz Jaltest Link encaja el cable. Algunos cables solo funcionan con la V9 más reciente.Versión de Jaltest Link
  • Link V8.1
  • Link V9
Qué módulo Jaltest necesita para usar el cable. Sin la licencia adecuada, el cable no funciona.Módulo de software Jaltest
  • CV vehículos industriales

Conexiones

El conector que se enchufa en el puerto de diagnosis del vehículo o de la máquina. Debe encajar exactamente.Conector del lado del vehículo
OBD de 7 pines
El conector del lado de su equipo de diagnosis o interfaz. Normalmente un conector OBD2 de 16 pines.Conector del lado del equipo
OBD2 de 16 pines

Funciones de diagnosis

Puede ver los valores reales de los sensores con el vehículo en marcha. Útil para localizar averías.Ver datos en tiempo real

Dimensiones y peso

Número de referencia
JDC103A

Otras especificaciones

Aplicación
Sistemas de frenos de remolque Wabco y Knorr-Bremse con conexión de 7 pines
Longitud
28 a 30 cm
Unidades de control
Wabco Vario C, VCS, VCSII y VCSII CAN; Knorr-Bremse A18, KB3-TA y KB4-TA
Parte del juego de cables
Juego de cables para remolque (70002024)
Complemento opcional
Módulo Knorr-Bremse Diagnostics (ref. 71502007) para la funcionalidad completa
