Jaltest  |  SKU: JDC612A

Jaltest (JDC612A) | Cable adaptador Yanmar 3-pines OBD a 16-pines OBD2 | Motor de combustión

€74,95 incl.
€61,94 excl.

Garantía directa a través de AsTools

Tramitamos los casos de garantía directamente, de forma rápida y sin intermediarios del fabricante. Gracias a nuestro propio almacén de repuestos y experiencia técnica, generalmente podemos ayudarle de inmediato. Solo en casos excepcionales enviamos el producto al proveedor.

2 años de garantía en todos los productos

Al igual que todos nuestros productos, este artículo se suministra con 2 años de garantía de fábrica. De esta forma, usted dispone de cobertura garantizada en cuanto a calidad y servicio a largo plazo.

Devoluciones sencillas

Puede solicitar su devolución fácilmente a través de su cuenta. Le enviaremos la etiqueta de devolución por correo electrónico. Los gastos de envío de la devolución corren por su cuenta.

Servicio de atención al cliente profesional

Nuestros expertos están listos para ayudarle de forma rápida y profesional, tanto en línea como en nuestra tienda física. ¿Tiene alguna pregunta? ¡No dude en ponerse en contacto con nosotros!

El Jaltest JDC612A se describe oficialmente como cable de diagnóstico para Yanmar de 3 pines y conecta el conector de 3 pines de los motores fueraborda Yanmar al conector OBD2 de 16 pines estándar. El conector se encuentra en el compartimento del motor, sobre o junto al motor. El cable mide de 28 a 30 cm y es compatible con Jaltest Link V8.1 y V9.

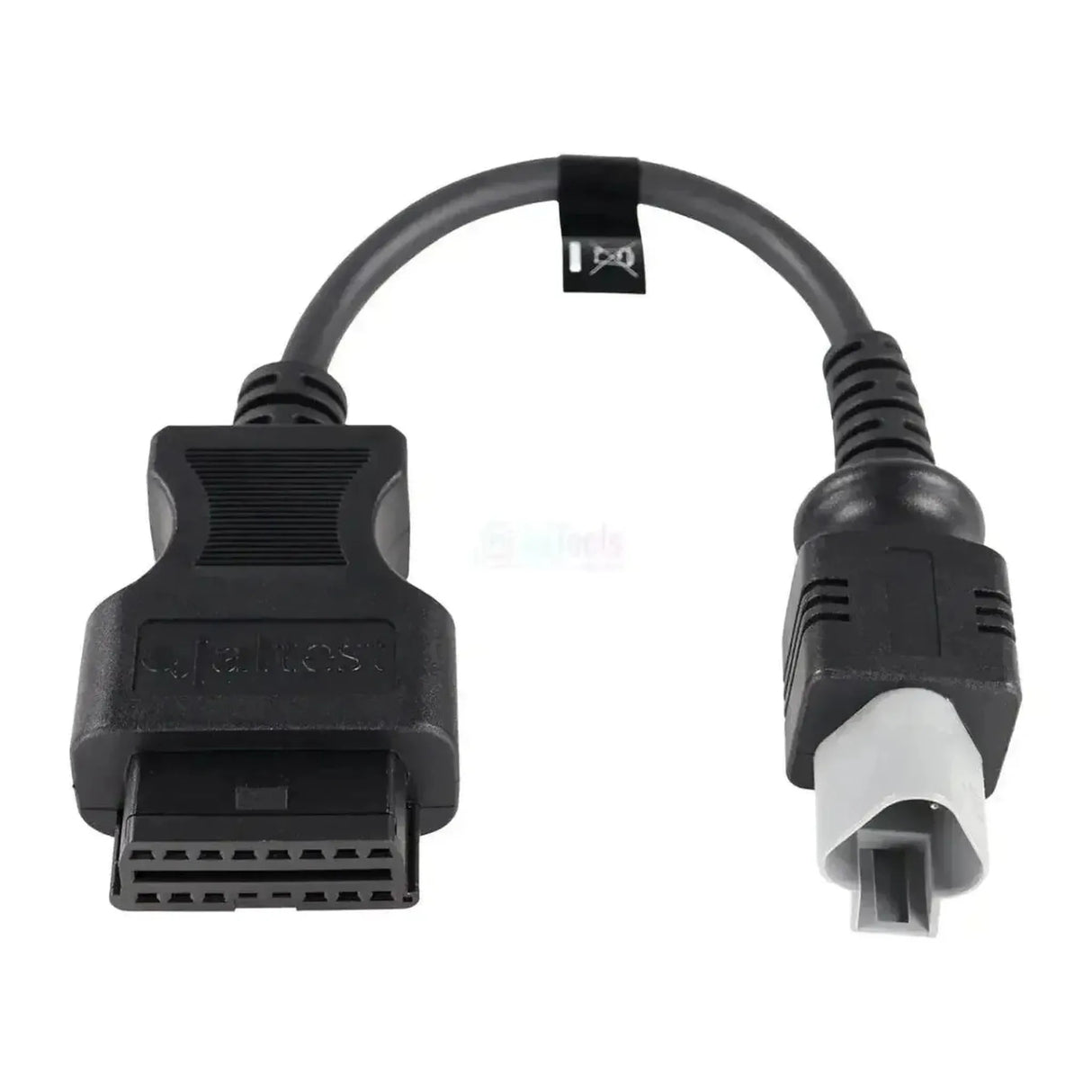

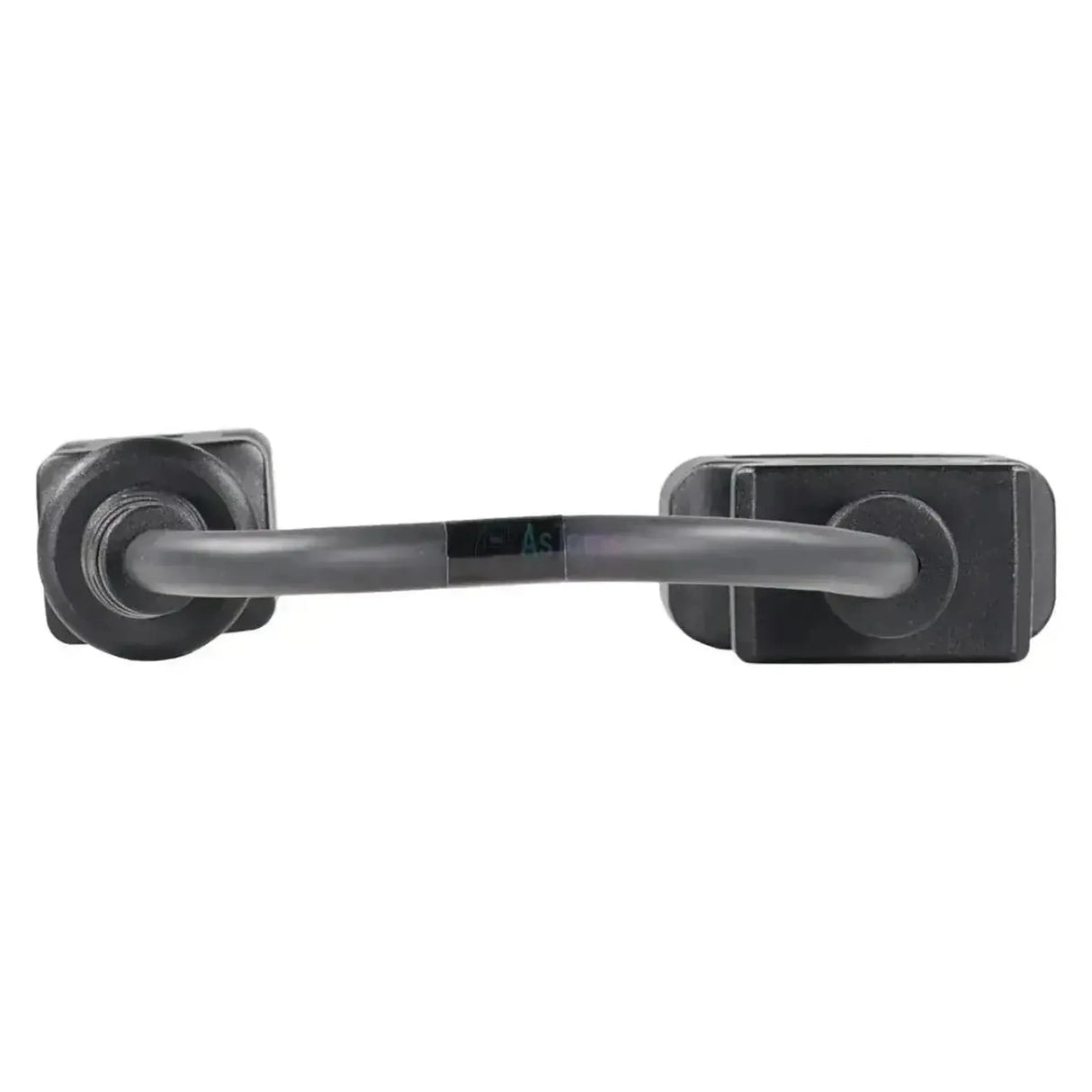

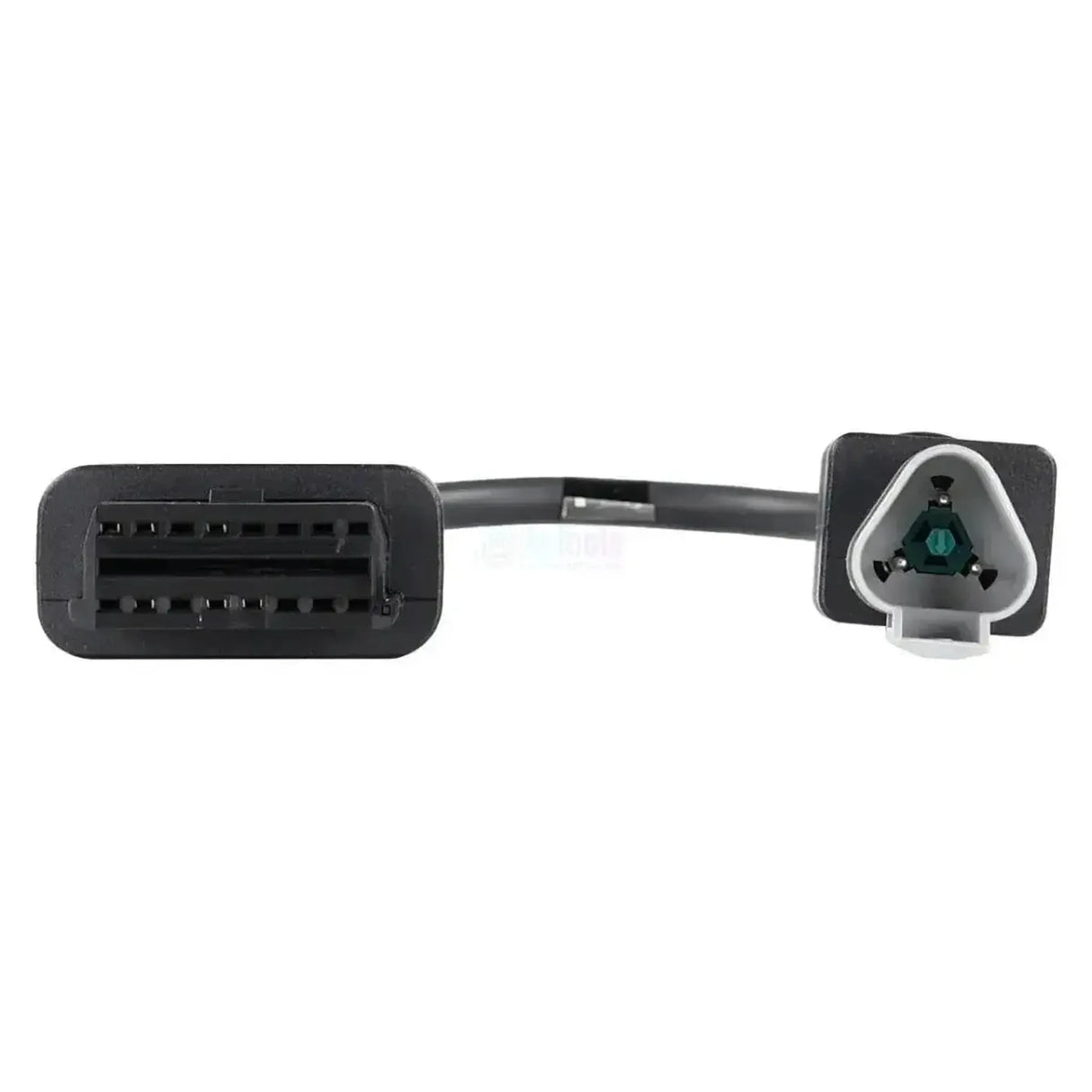

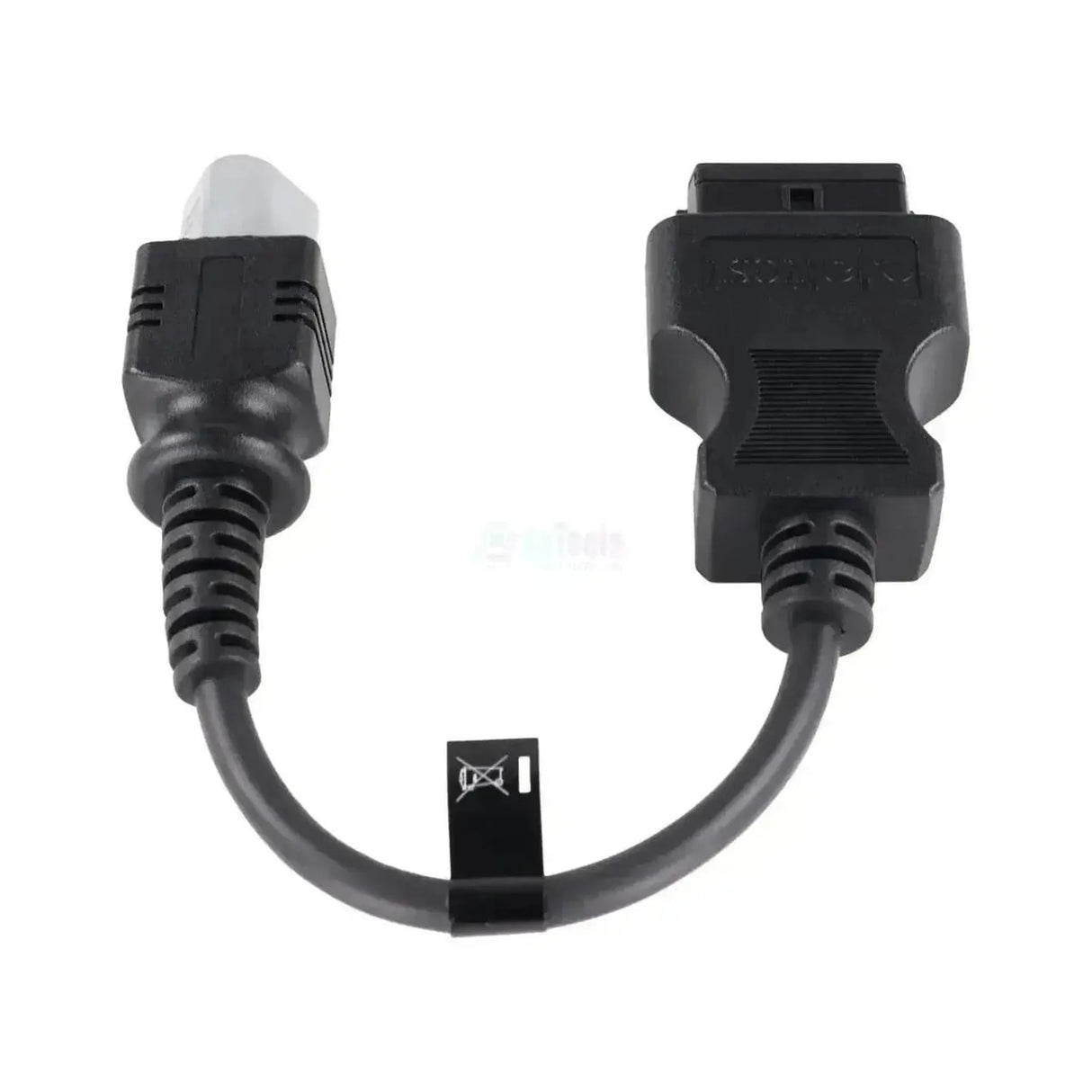

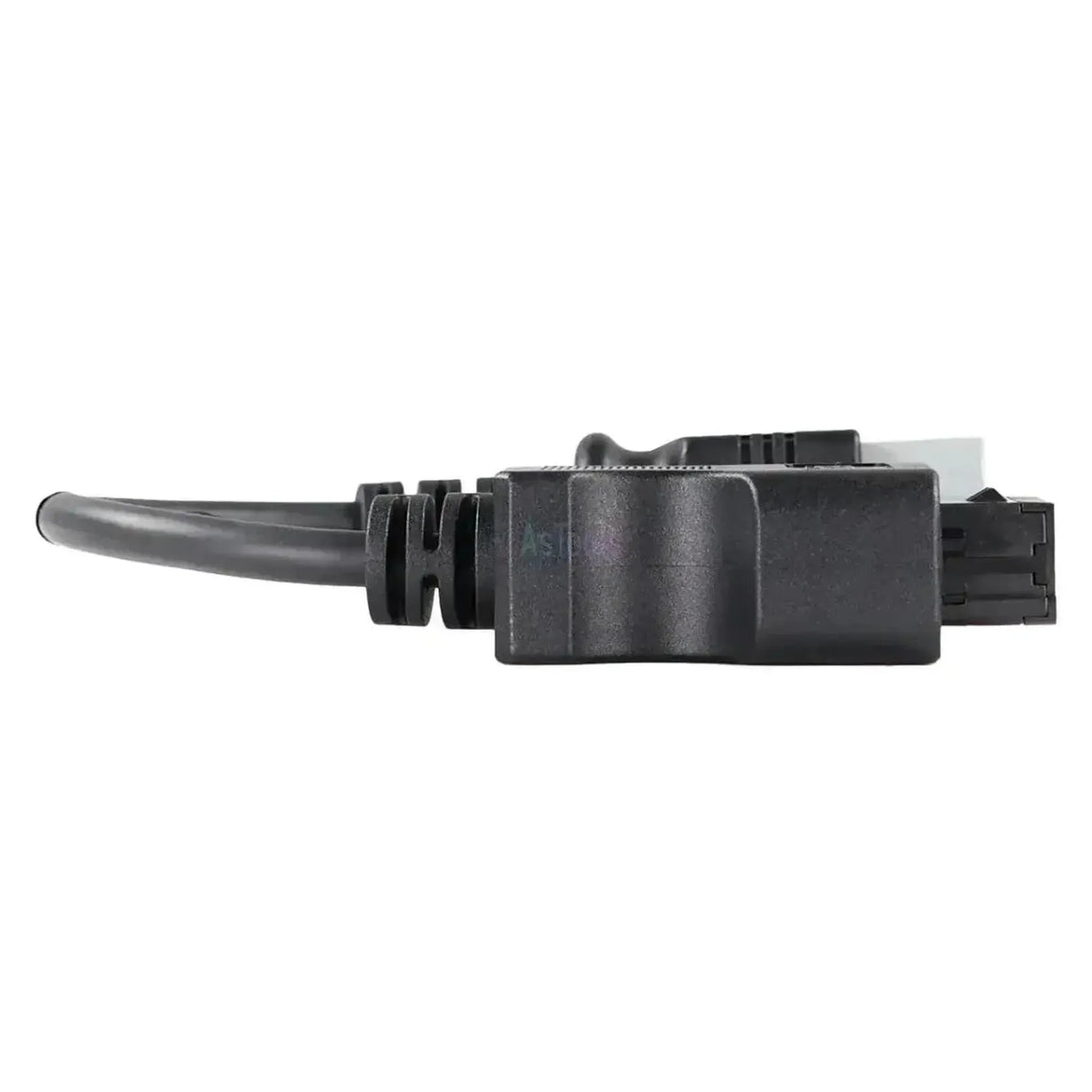

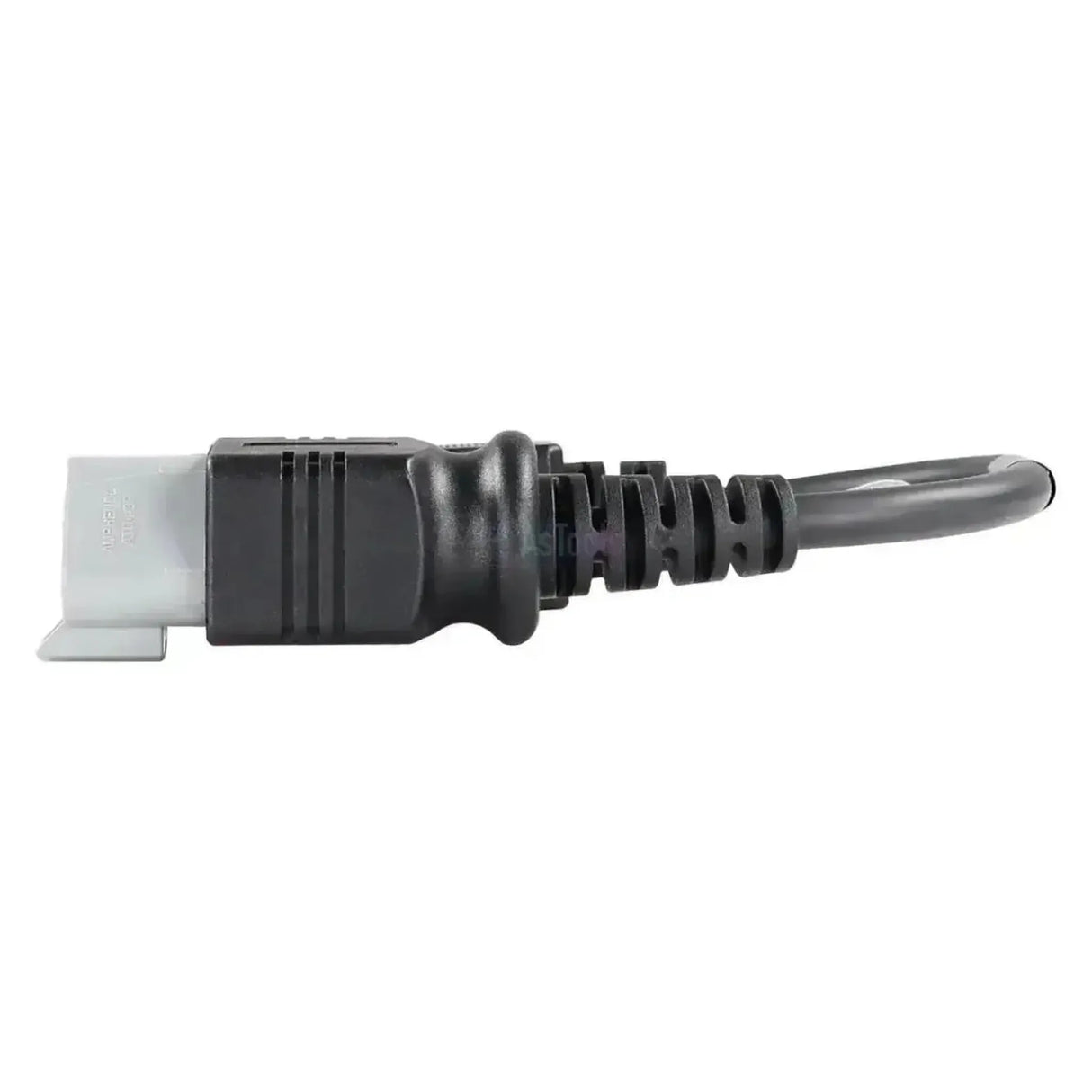

En el lado de la interfaz hay un conector OBD2 de 16 pines de color negro con el símbolo OBD en la carcasa. En el lado del motor hay una vaina gris claro con sección transversal triangular redondeada, que contiene tres pines alrededor de una cuña verde. Es un cable recto sin derivaciones, más corto y de construcción más simple que el JDC538A de 6 pines para motores industriales, que tiene un conector gris rectangular con cuña naranja. El cable forma parte de Jaltest Marine.

VENTAJAS

✔En el EDC Yanmar Bosch la cobertura incluye también control de componentes y parámetros, no solo lectura.
✔Proporciona acceso también a los paneles de control VC10 y VC20, con parámetros, calibración y reinicio.
✔Un cable para cuatro unidades de controlTres regulaciones de motor y los paneles de mando.
✔En todas las regulaciones de motor puede monitorizar en directo mientras el motor está en funcionamiento.

PUNTOS IMPORTANTES

✕Los paneles de mando VC10 y VC20 no proporcionan códigos de fallo ni valores de medición; para ello debe acceder a la regulación del motor.
✕En la EDC Yanmar Generic faltan el control de componentes y los parámetros que sí tiene la versión Bosch.
✕Solo para el conector triangular de 3 pines; los motores industriales (series TNV y TN) tienen un conector rectangular de 6 pines, para el cual está destinado el JDC538A.
✕El cable no tiene derivaciones ni módulo: Todo pasa por ese único conector de motor de 3 pines, por lo que lo que no esté conectado allí no podrá acceder a través de este cable.

Aplicaciones y funcionalidades

A través de esta conexión accede con el software Jaltest a las unidades de control del motor Yanmar y a las del panel de mando. Las unidades presentes dependen de la serie de motor instalada.

Unidades de control a las que puede acceder

  • EDC Yanmar Bosch — regulación del motor: La regulación del motor Bosch, con la lista de funciones más completa de las cuatro: códigos de fallo, valores de medición, control de componentes, datos de la ECU, parámetros y datos en directo.
  • EDC Yanmar Generic — regulación del motor: Códigos de fallo, valores de medición, datos de la ECU y datos en directo.
  • ECU — control del motor: La unidad de control de la serie BY, entre otras, con códigos de fallo, valores de medición, datos de ECU y datos en vivo.
  • VC10 y VC20 — panel de control: El módulo electrónico del panel, con datos de ECU, parámetros, calibración y reinicio, pero sin códigos de fallo.

Qué puede hacer

  • Leer códigos de fallo: Leer la memoria de fallos de la unidad de control del motor, con descripción de la avería detectada.
  • Ver valores de medición y monitoreo en vivo: Los valores actuales de los sensores de la unidad de control del motor, que se pueden seguir en tiempo real mientras el motor está en funcionamiento.
  • Accionar componentes: Con la unidad de control Yanmar Bosch EDC, puede accionar los actuadores directamente.
  • Parámetros, calibración y reinicio: Parámetros en la unidad de control Bosch y en los paneles; la calibración y el reinicio están reservados a los paneles VC10 y VC20.

Vehículos y aplicaciones compatibles

Lo determinante es el conector, no el modelo. Este cable es compatible con cualquier motor Yanmar fuera de borda que tenga el conector triangular de 3 pines. Las siguientes series están cubiertas por Jaltest Marine; si ve en el bloque del motor un conector gris rectangular con una cuña naranja, se trata de un motor industrial y le corresponde el JDC538A.

Yanmar:

  • Serie JH: 3JH40, 4JH45, 4JH57, 4JH80 y 4JH110
  • Serie BY: 4BY-150 a 6BY3-260Z, incluidas las versiones BY2 y BY3
  • Serie LV: 4LV150, 4LV170, 4LV195, 4LV230, 4LV250 y 8LV-320, 8LV-350 y 8LV-370
  • Series SY y AYEM: 6SY-STP2, 6SY655, 8SY-STP y 6AYEM-GT, 6AYEM-ET y 6AYEM-ST
  • Paneles de control: Los paneles VC10 y VC20 que corresponden a estos motores
💡
Información importante: El conector se encuentra en el compartimiento del motor, sobre o junto al motor. La carcasa gris triangular con cuña verde corresponde a los motores fuera borda; los motores industriales tienen un conector rectangular de 6 pines con cuña naranja. Por lo tanto, compruebe primero qué conector tiene su motor antes de realizar el pedido.

Contenido del embalaje

  • 1x Jaltest (JDC612A) | Cable adaptador Yanmar 3-pins OBD - 16-pins OBD2 | Motor de combustión

Especificaciones técnicas

General

La marca del cable o del adaptador. Normalmente debe coincidir con la marca de su equipo de diagnosis.Marca
Jaltest
El tipo de producto: un cable adaptador suelto, un adaptador sin cable o un juego completo.Tipo de producto
Cable adaptador
En qué tipos de vehículos o máquinas puede usar el cable. Así comprueba rápidamente si se adapta a lo que llega a su taller.Tipos de vehículo
  • Embarcación
En qué juego de cables se incluye también este cable. Si ya dispone de ese juego, no necesita comprar el cable por separado.Incluido en el juego de cables
Juego de cables Marine

Compatibilidad

Con qué marca de equipo de diagnosis funciona el cable. Un cable de una marca normalmente no sirve para un equipo de otra marca.Equipo de diagnosis compatible
  • Jaltest
En qué versión de la interfaz Jaltest Link encaja el cable. Algunos cables solo funcionan con la V9 más reciente.Versión de Jaltest Link
  • Link V8.1
  • Link V9

Conexiones

El conector que se enchufa en el puerto de diagnosis del vehículo o de la máquina. Debe encajar exactamente.Conector del lado del vehículo
OBD de 3 pines
El conector del lado de su equipo de diagnosis o interfaz. Normalmente un conector OBD2 de 16 pines.Conector del lado del equipo
OBD2 de 16 pines

Funciones de diagnosis

Puede ver los valores reales de los sensores con el vehículo en marcha. Útil para localizar averías.Ver datos en tiempo real

Dimensiones y peso

La longitud del cable. Un cable más largo ofrece más libertad de movimiento con un puerto de difícil acceso.Longitud del cable
28 a 30 cm
Unidades de control
EDC Yanmar Bosch, EDC Yanmar Generic, ECM, VC10, VC20
Número de referencia
JDC612A

Otras especificaciones

Aplicación
Motores fuera borda Yanmar
Módulo Jaltest
Jaltest Marine
Parte del juego de cables
Juego de cables marino vessel (70002008) y fuera borda (70002009)
