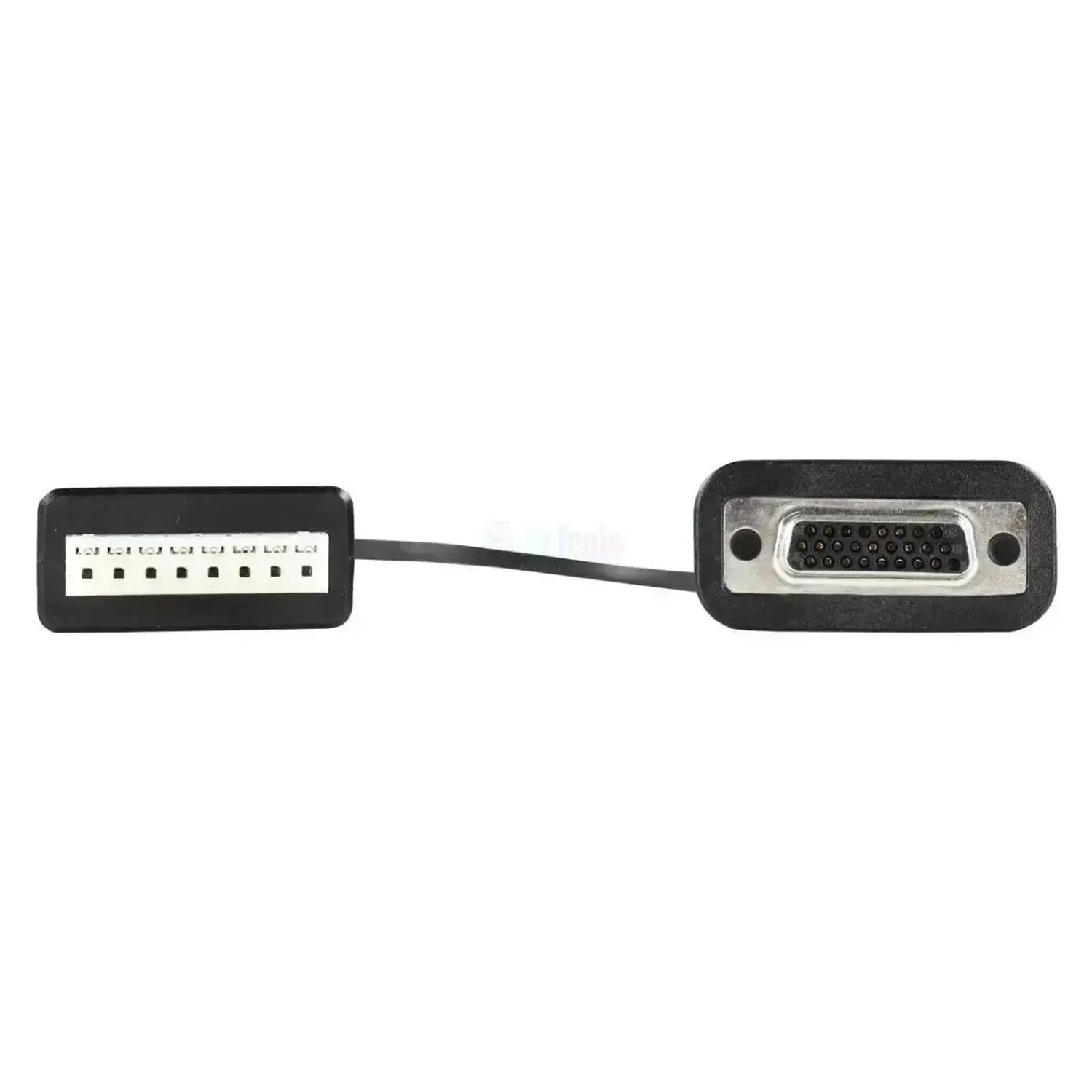

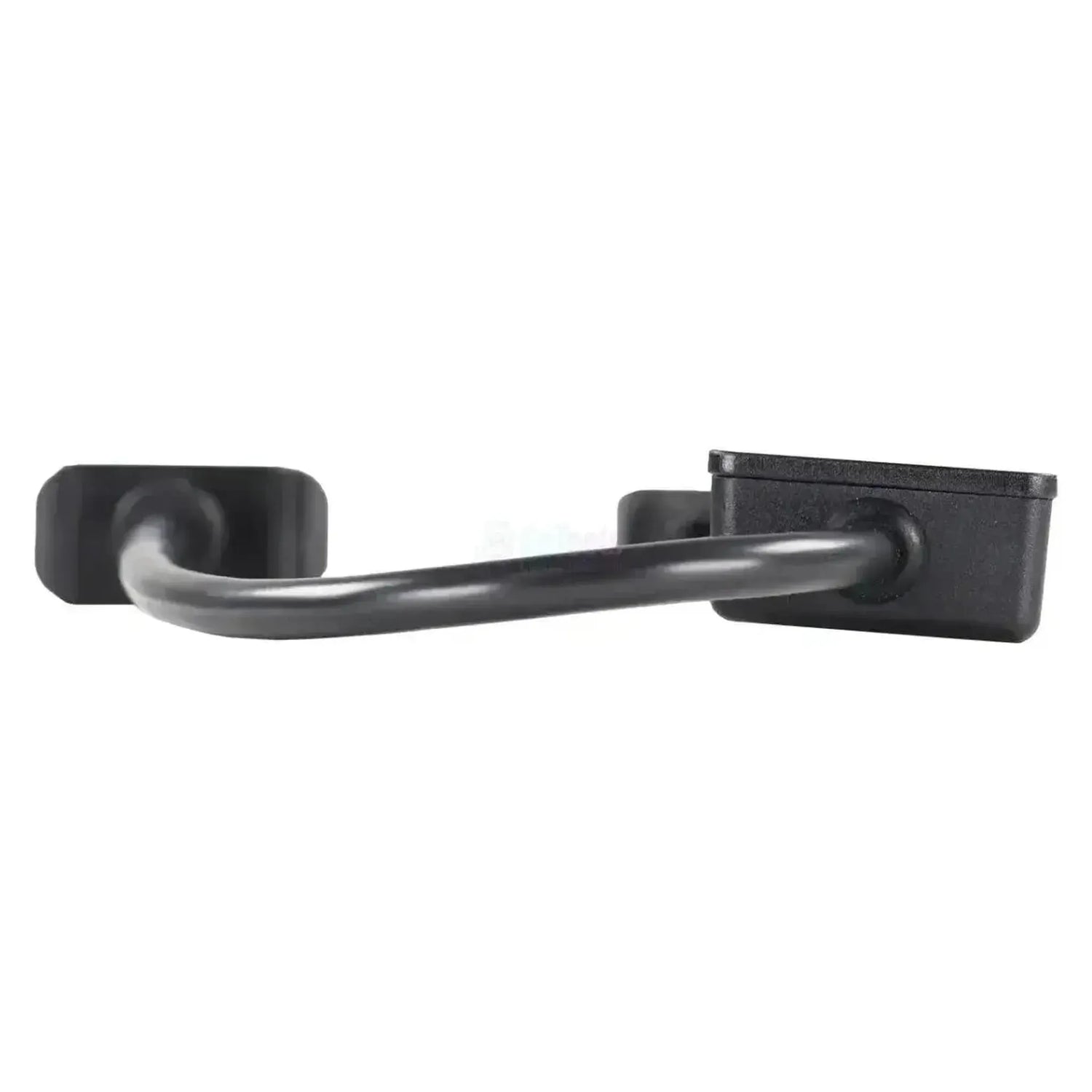

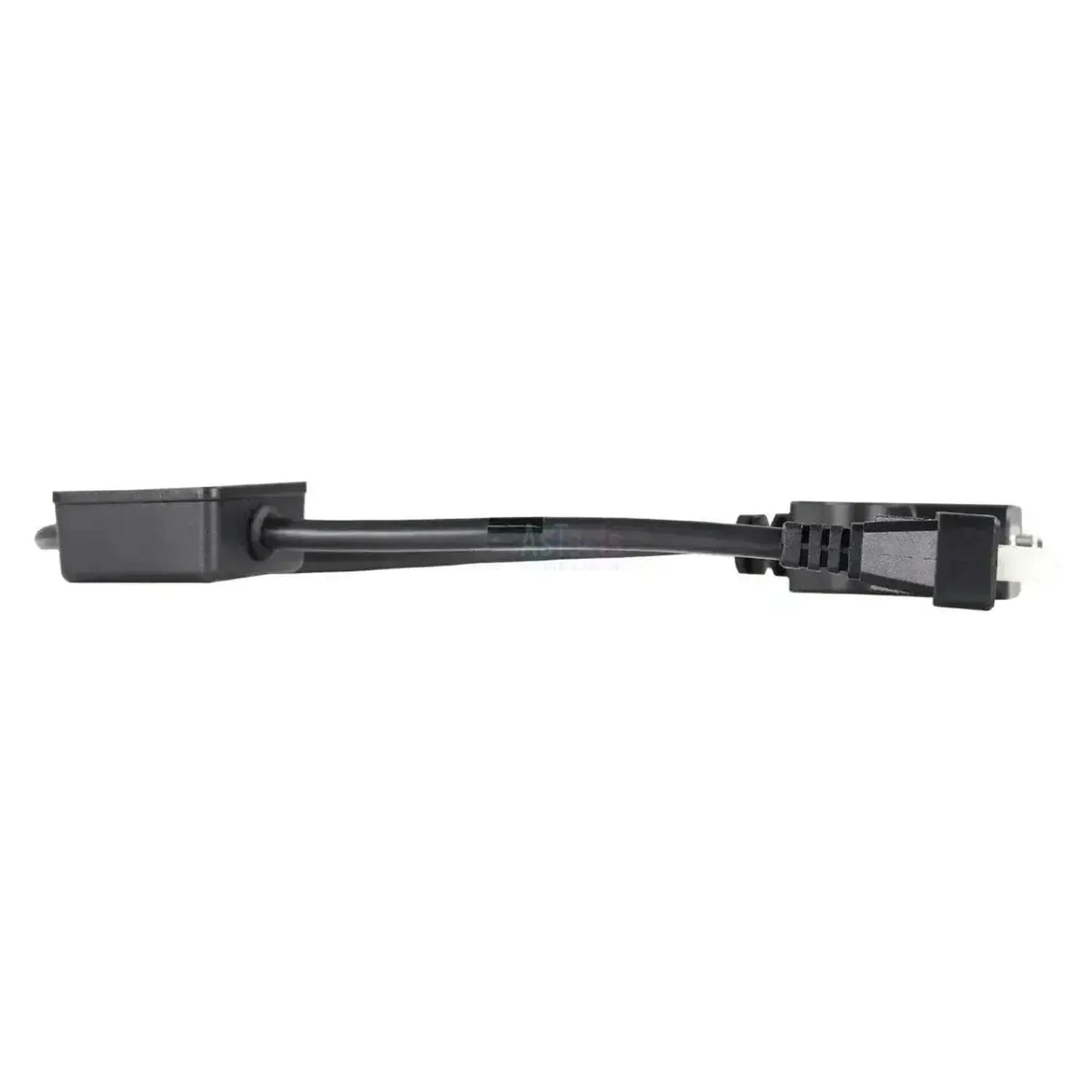

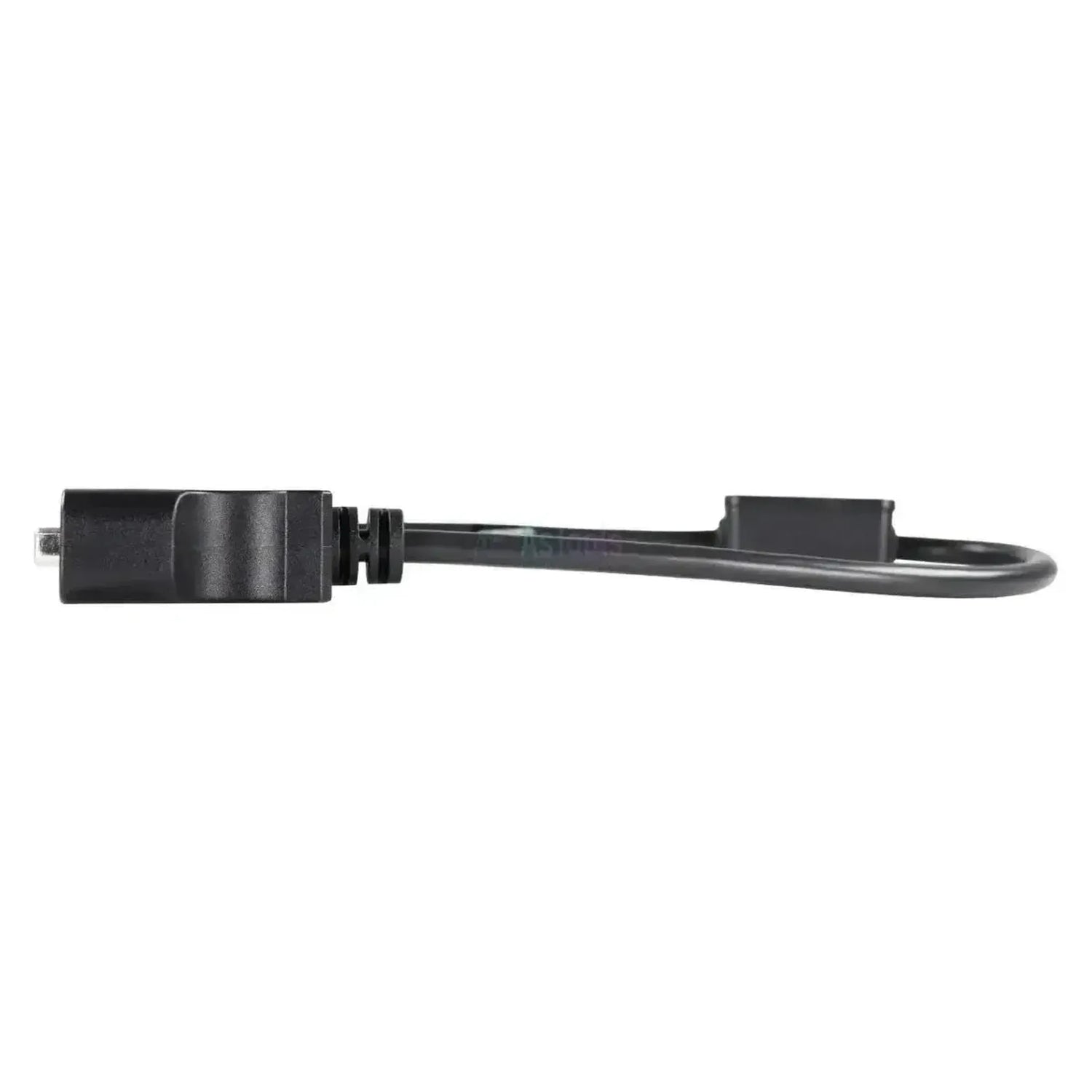

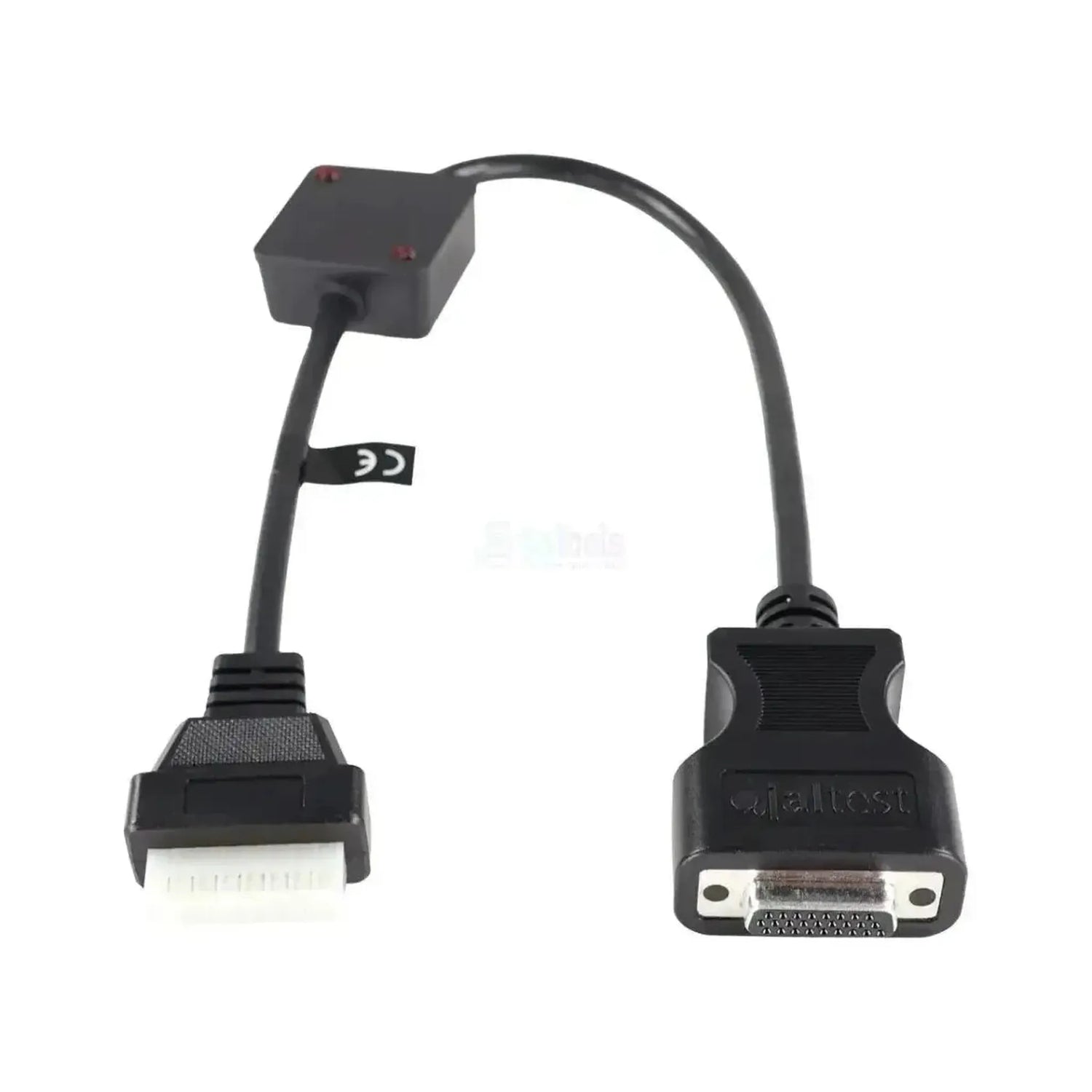

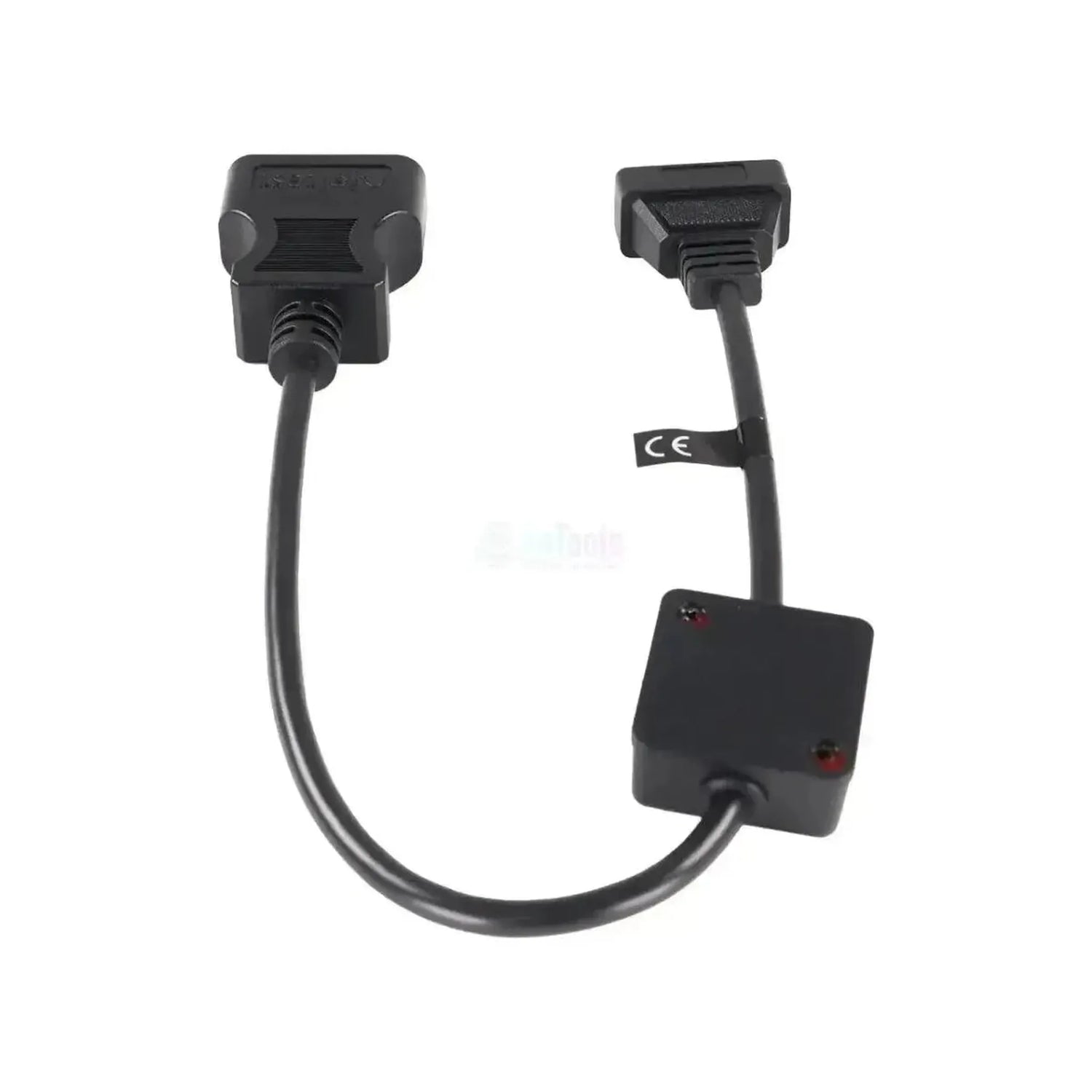

El Jaltest JDC564.9 es el cable de diagnóstico para la conexión de 8 pines de los módulos de potencia Zapi en carretillas elevadoras y transpalés de tracción eléctrica. En el lado de la máquina dispone de un conector rectangular plano con portapines blanco y ocho posiciones de contacto en línea; este conector pertenece al controlador y se encuentra normalmente en el compartimento eléctrico de la máquina. En el lado de la interfaz, el cable no termina en OBD2 sino en un conector DB26 de 26 pines, que se conecta directamente al cable principal de la interfaz. El cable mide 51 cm.
Por lo tanto, selecciona este cable según el controlador de la máquina, no según la marca de la carretilla elevadora: Zapi no es un fabricante de carretillas sino un fabricante de controladores de tracción, que suministra su electrónica de potencia a diversos constructores de máquinas. Una vez establecida la conexión, el software Jaltest lee la electrónica que controla los motores de tracción y elevación. Jaltest registra estos controladores como módulo de potencia en la cobertura, con las versiones TPM, TPMM y TPMS, parcialmente por CAN y parcialmente por RS232. Todas las versiones incluyen códigos de falta y parámetros de medición; solo la versión RS232 añade monitoreo de datos en tiempo real. El cable está incluido en Jaltest MHE.
VENTAJAS
PUNTOS IMPORTANTES
Aplicaciones y funcionalidades
A través de esta conexión, accede con el software Jaltest al módulo de potencia Zapi de la máquina. La versión disponible varía según el regulador y el protocolo de comunicación. Las siguientes unidades están incluidas en la cobertura Jaltest MHE para Zapi.
Unidades de control a las que puede acceder
- Zapi TPM (RS232), módulo de potencia: La versión serie, con el conjunto de funciones más amplio en la cobertura Zapi.
- Zapi TPM (CAN), módulo de potencia: El mismo módulo de potencia con comunicación CAN.
- Zapi TPMM (CAN), módulo de potencia: La versión TPMM del módulo de potencia.
- Zapi TPMS (CAN), módulo de potencia: La versión TPMS del módulo de potencia.
Lo que puede hacer
- Leer y borrar códigos de error: Leer la memoria de fallos del módulo de potencia y vaciarla después de la reparación.
- Ver valores de medición: Los valores actuales de los sensores y entradas del controlador.
- Configurar parámetros: Leer y ajustar la configuración del controlador.
- Monitorización de datos en tiempo real: En Zapi TPM (RS232), Jaltest también muestra los valores del sistema durante el funcionamiento.
Vehículos y aplicaciones compatibles
Lo determinante es el controlador, no la marca de la máquina. Este cable corresponde a los módulos de potencia Zapi con la conexión de 8 pines en equipos de manutención interna accionados eléctricamente. El conector blanco con ocho posiciones de contacto en una fila se ve en el propio controlador; la placa de características de la carretilla elevadora no dice nada al respecto.
Aplicación (delimitación):
- Carretillas elevadoras eléctricas, transpalés y recogedores de pedidos: con un módulo de potencia Zapi
- La marca de la máquina no es determinante: Zapi suministra la electrónica de potencia a diversos fabricantes de maquinaria
- Año de fabricación no determinante: para el transporte interno nunca se ha prescrito un conector de diagnóstico estandarizado
Contenido del embalaje
- 1x Jaltest (JDC564.9) | Zapi 8-pins OBD - 26-pins DB26 Cable adaptador | Equipos de elevación y manutención
Especificaciones técnicas
| Especificación | Descripción |
|---|---|
| Marca | Jaltest (Cojali) |
| Número de referencia | JDC564.9 |
| Tipo | Cable adaptador |
| Aplicación | Módulos de potencia Zapi (TPM, TPMM, TPMS) |
| Longitud | 51 cm |
| Interfaz | Jaltest Link V9 |
| Conector lado máquina | 8-pins OBD, rectangular con portapines blanco |
| Conector lado interfaz | 26-pins DB26 |
| Unidades de control | Zapi TPM (RS232 y CAN), Zapi TPMM (CAN) y Zapi TPMS (CAN) |
| Segmento | Equipos de elevación y manutención |
| Módulo Jaltest | Jaltest MHE |
