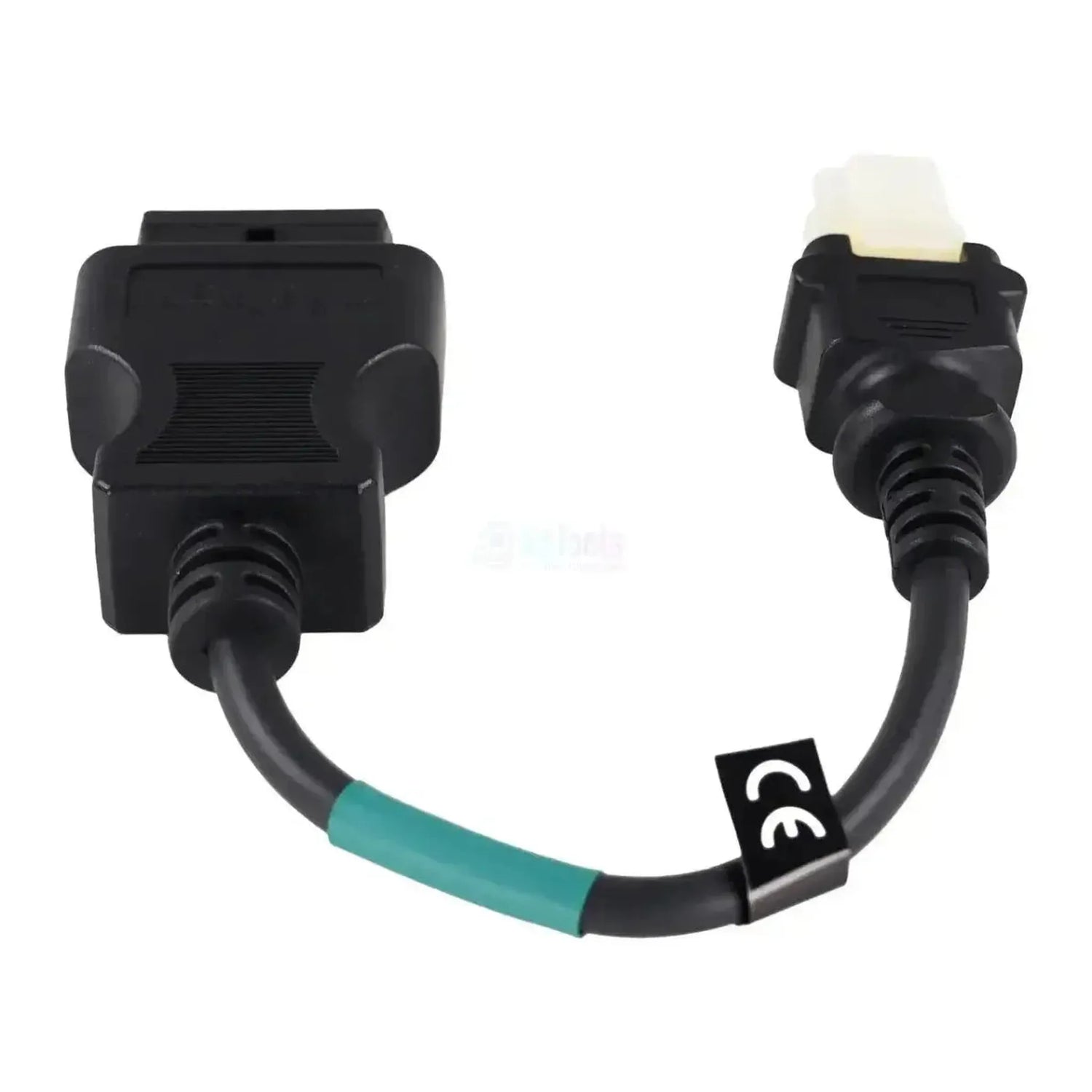

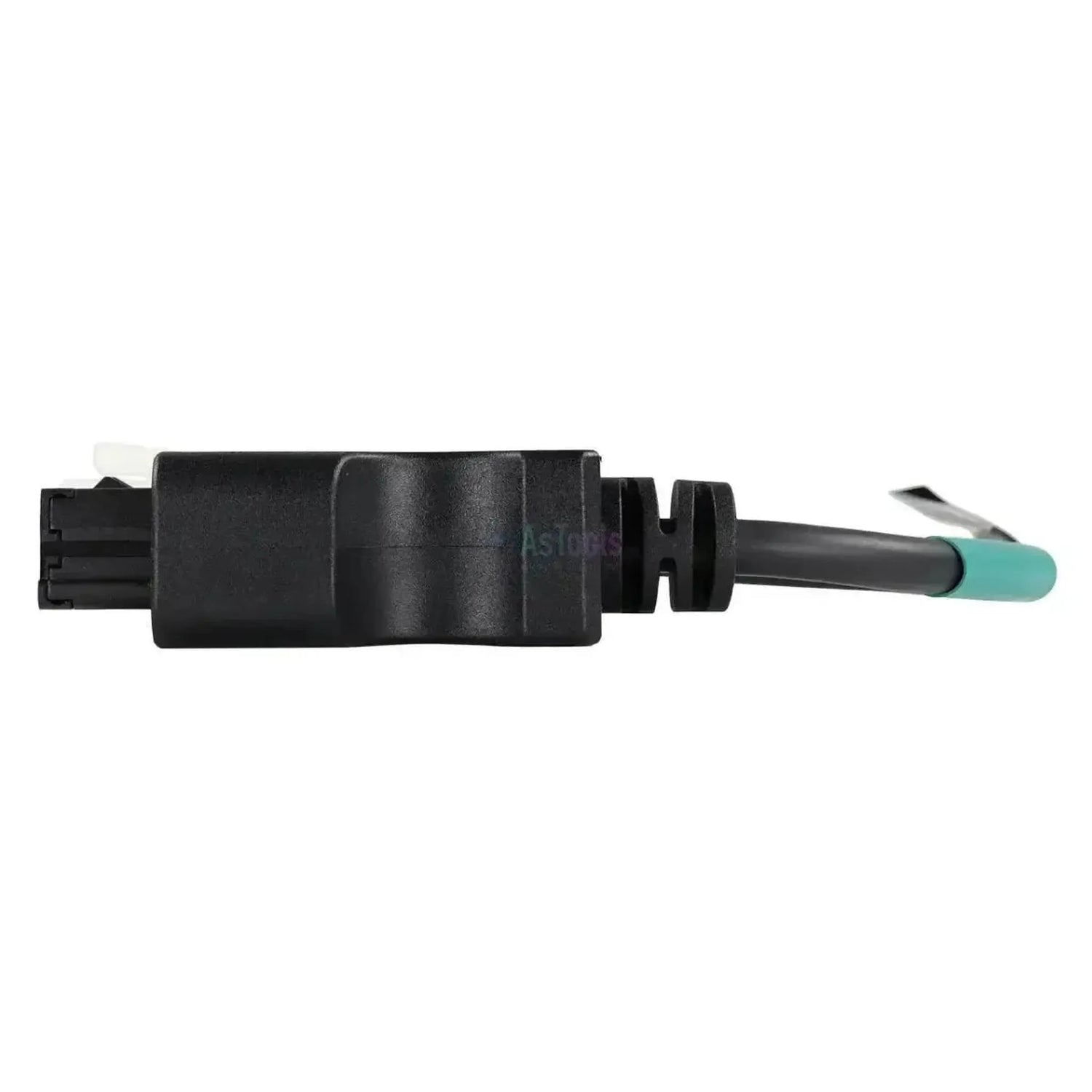

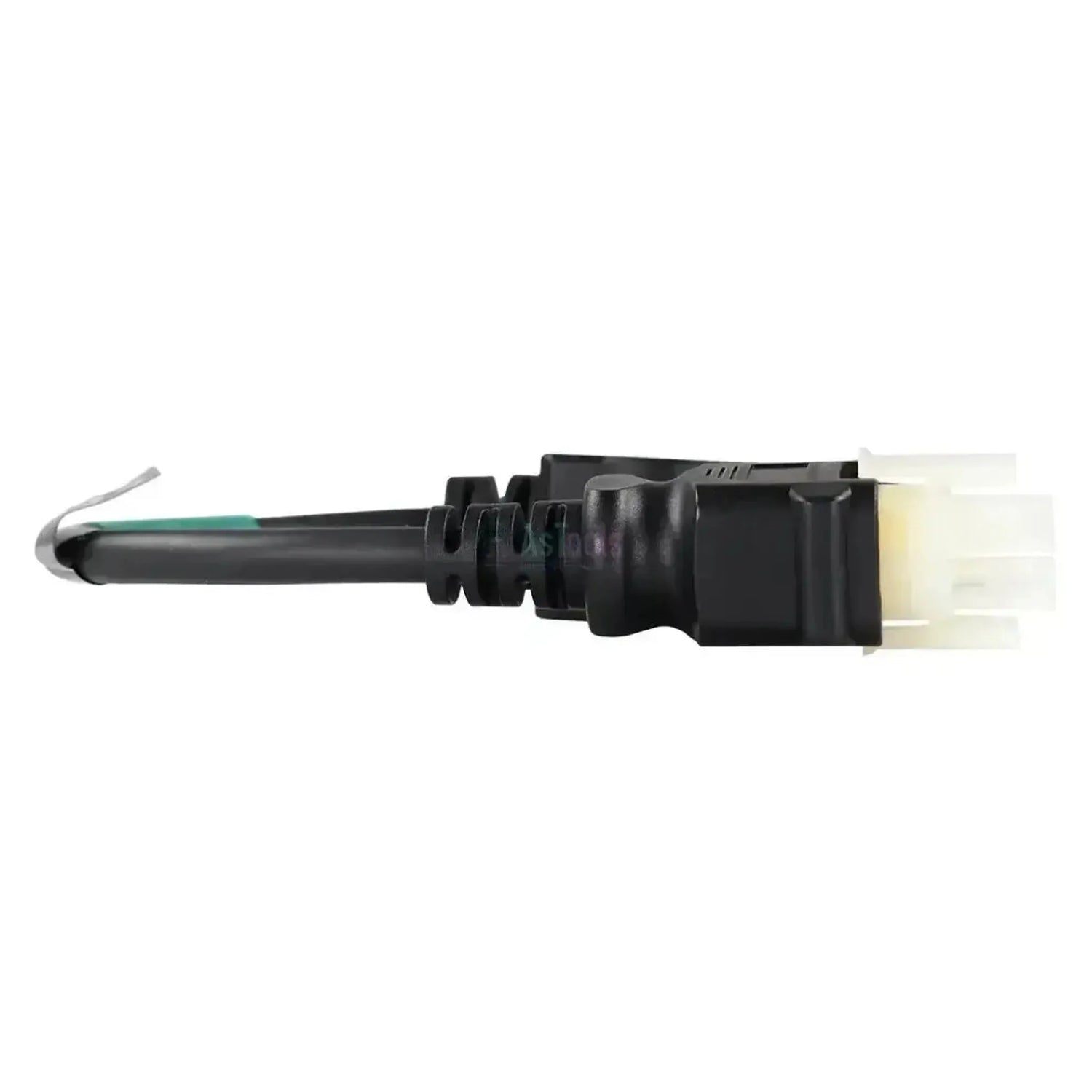

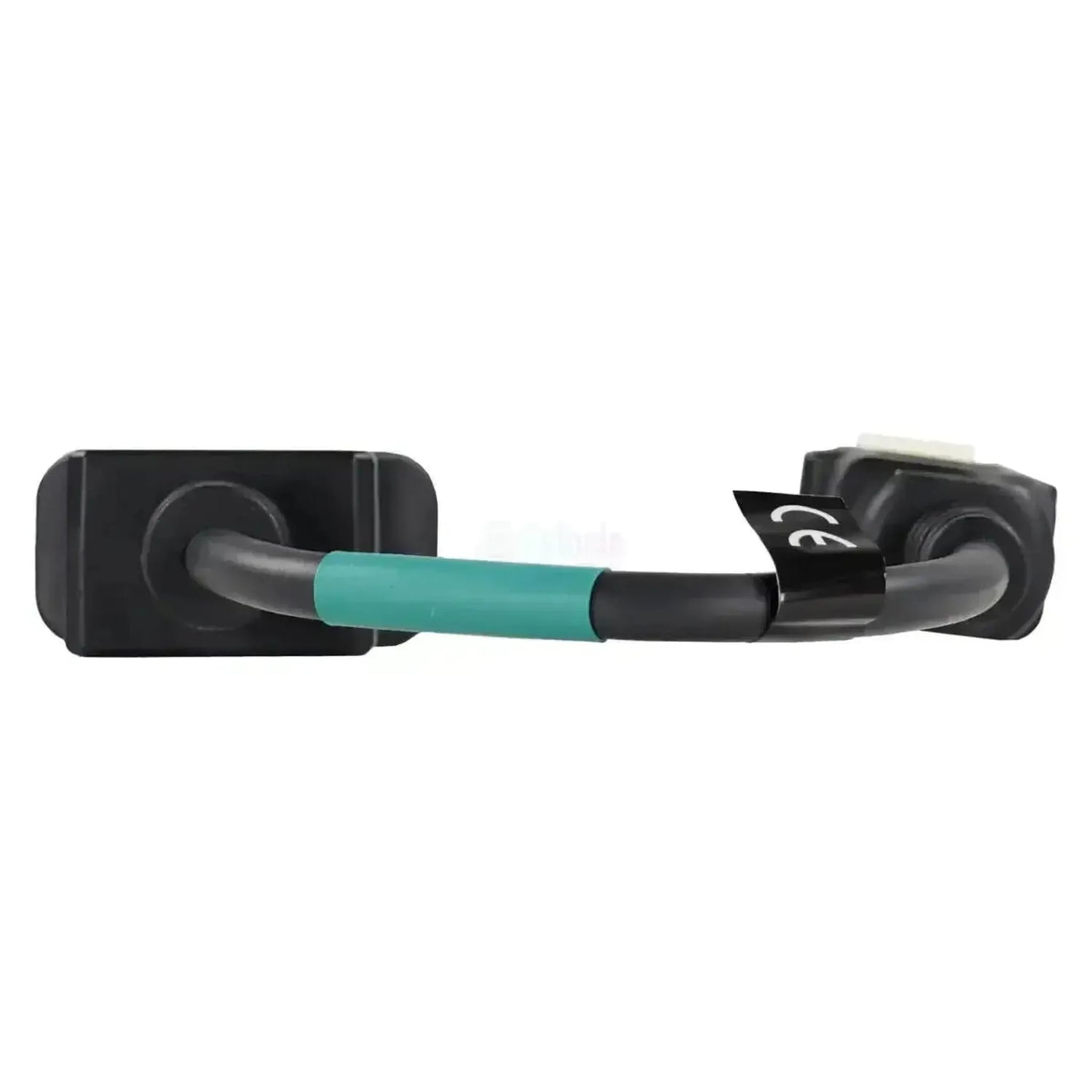

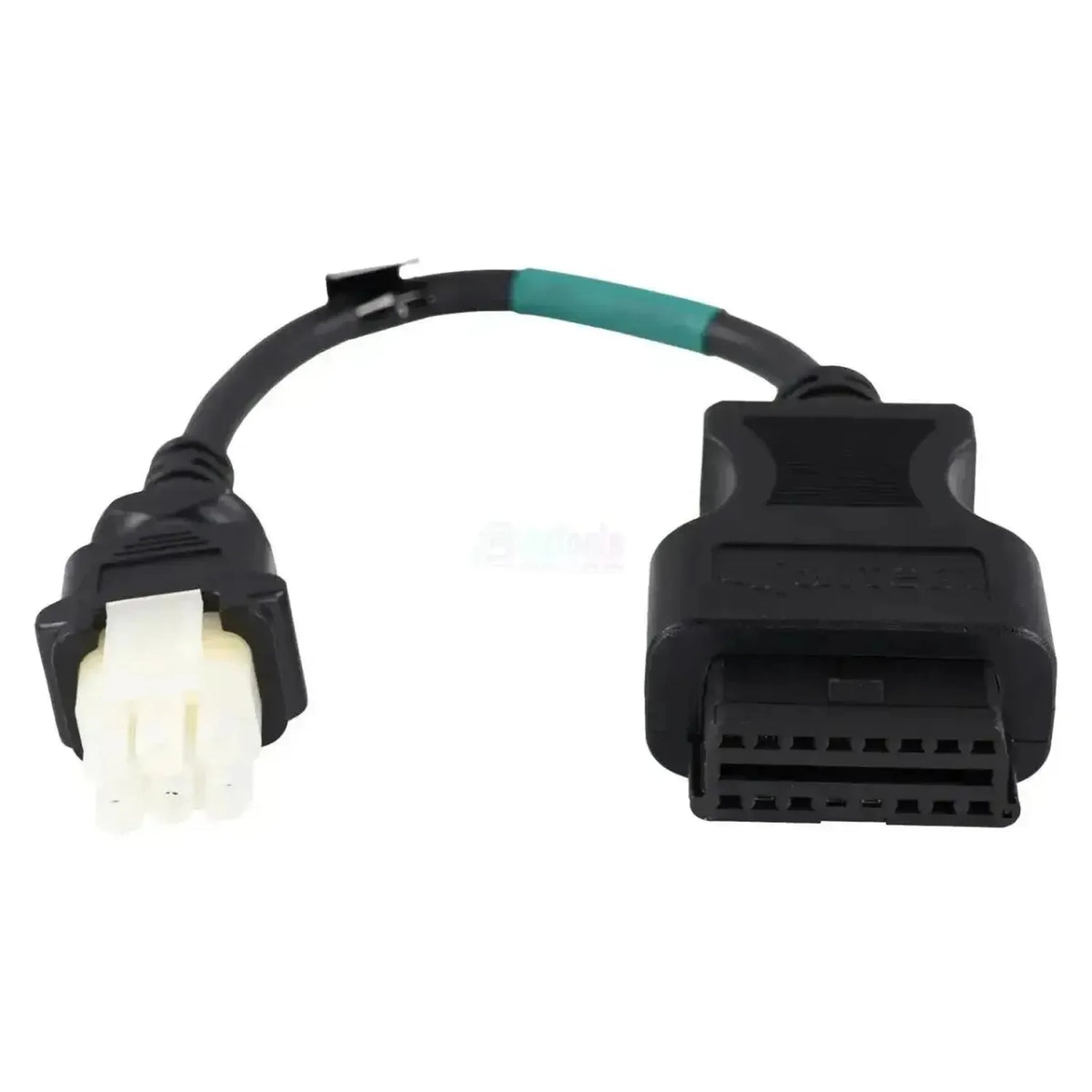

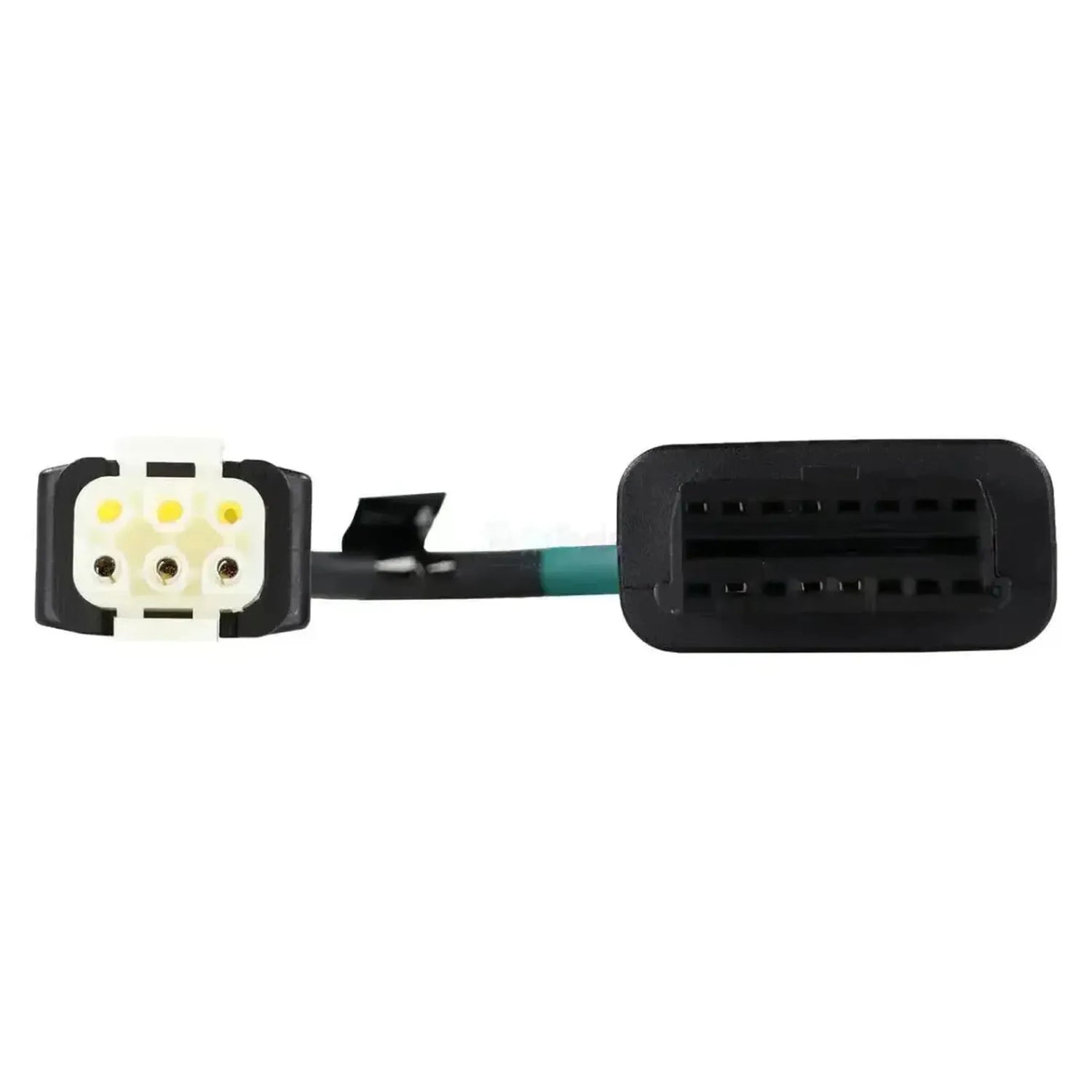

El Jaltest JDC546A lleva la conexión de diagnóstico de 6 pines de la transmisión ZF Ergopower a la entrada OBD2 de 16 pines de su cable de diagnóstico Jaltest. En el lado del vehículo hay un conector de plástico blanco con seis posiciones en dos filas de tres, alojado en una carcasa moldeada en negro con una lengüeta de retención en la parte superior. A mitad del cable hay una anilla de marcaje turquesa; el cable mide 28 a 30 cm.
Con esta conexión, el equipo Jaltest lee la gestión de transmisión ZF - Ergopower—la caja powershift que ZF suministra para cargadoras de ruedas, volquetes y máquinas similares. Jaltest la cataloga bajo Transmisión, con códigos de fallo, valores medidos, activación de componentes, datos de ECU y calibración. Dado que lo determinante es la gestión de transmisión y no la marca de la máquina, el cable sigue siendo útil en cualquier máquina en la que ZF suministre esta caja. El cable funciona con Jaltest Link V8.1 y V9 y está incluido en Jaltest OHW.
VENTAJAS
PUNTOS IMPORTANTES
Aplicaciones y funcionalidades
A través de esta conexión, accede con el software Jaltest a la regulación de transmisión de la ZF Ergopower-caja. Esta unidad funciona de forma independiente de la regulación del motor y dispone de un conector de diagnóstico propio, incluso en máquinas que además tienen otra conexión. A continuación se detalla lo que Jaltest realiza en esta caja powershift en la cobertura.
Unidades de control a las que puede acceder
- ZF - Ergopower, regulación de transmisión: La caja powershift para la que se ha fabricado este cable; Jaltest la incluye bajo Caja de cambios, con códigos de falta, valores de medición, activación de componentes, datos de ECU y calibración.
Lo que puede hacer
- Leer y borrar códigos de falta: Leer la memoria de fallos de la regulación de transmisión y vaciarla después de la reparación.
- Ver valores de medición: Los valores actuales de los sensores de la caja, como revoluciones y temperaturas.
- Activar componentes: Activar directamente los embragues y válvulas de la caja powershift para evaluar su funcionamiento.
- Realizar calibración: El procedimiento de calibración que Jaltest ofrece para la Ergopower, por ejemplo después de trabajos en la caja.
- Monitorización de datos en directo: Seguir los valores del sistema durante el funcionamiento en cifras y gráfico.
Vehículos y aplicaciones compatibles
Lo determinante es la transmisión, no la marca de la máquina. Este cable corresponde a la caja powershift ZF Ergopower y por lo tanto tiene un amplio rango de aplicación. En máquinas de trabajo no existe conexión de diagnóstico obligatoria, por lo que este conector de seis pines sigue siendo utilizado incluso en máquinas más nuevas. Compruebe qué conector de diagnóstico tiene en su caja directamente en la máquina antes de realizar el pedido.
Aplicación:
- Máquinas de obra con caja de cambios ZF Ergopower powershift: Como cargadoras de ruedas y volquetes articulados.
- Marca de máquina sin relevancia: Jaltest reconoce la Ergopower en las máquinas en las que ZF suministra la caja de cambios.
- Año de fabricación sin relevancia: En máquinas de obra no existe conexión de diagnóstico obligatoria, por lo que este conector sigue siendo válido.
Contenido del embalaje
- 1x Jaltest (JDC546A) | Cable adaptador ZF Ergopower 6 pines OBD - 16 pines OBD2 | Máquina de obra
Especificaciones técnicas
General
- El fabricante del cable. Los cables Jaltest funcionan con los equipos de diagnosis de Jaltest.Marca
- Jaltest (Cojali)
- El tipo de cable. Un cable de diagnosis se conecta al conector de diagnosis; un cable de medición mide un componente por separado.Tipo de cable
- Cable adaptador
- El paquete de software de Jaltest al que pertenece el cable. Para utilizar el cable necesita una licencia de ese módulo.Módulo de software Jaltest
- OHW maquinaria de obra
Conexiones
- En qué versión de la interfaz de diagnosis Jaltest Link se puede utilizar el cable. No todos los cables funcionan en todas las versiones.Jaltest Link compatible
- Jaltest Link V8.1
- Jaltest Link V9
- El conector del lado del equipo de diagnosis. Debe encajar en su interfaz o en su cable de diagnosis.Conexión del lado de la interfaz
- OBD2 de 16 pines
- El conector del lado del vehículo, del motor o de la máquina. Debe encajar en el conector de diagnosis o en el componente.Conexión del lado del vehículo
- OBD de 6 pines
- La longitud del cable. Un cable más largo le da más espacio para trabajar.Longitud del cable
- 28 a 30 cm
Diagnóstico
- Si puede no solo leer los códigos de avería, sino también borrarlos. En algunos sistemas solo es posible leerlos.Borrado de códigos de avería
- Sí
- Si puede ver los valores actuales de los sensores con el vehículo en marcha. Útil para localizar una avería.Valores en tiempo real
- Sí
- Si puede activar componentes desde el equipo. Así comprueba si la avería está en el componente o en el cableado.Activación de componentes
- Sí
- Si puede reajustar componentes o sensores. Suele ser necesario tras sustituir un componente.Realización de calibraciones
- Sí
Uso
- En qué juego de cables Jaltest se incluye también este cable. Si ya dispone de ese juego, es posible que ya tenga este cable.Incluido en el juego de cables
- Juego de cables OHW completo
- Número de referencia
- JDC546A
- Unidades de control
- ZF - Ergopower (control de la transmisión)
Otras especificaciones
- Aplicación
- Transmisión ZF Ergopower powershift
- Segmento
- Máquina de obra
- Parte del juego de cables
- Juego de cables OHW completo (70002026)
