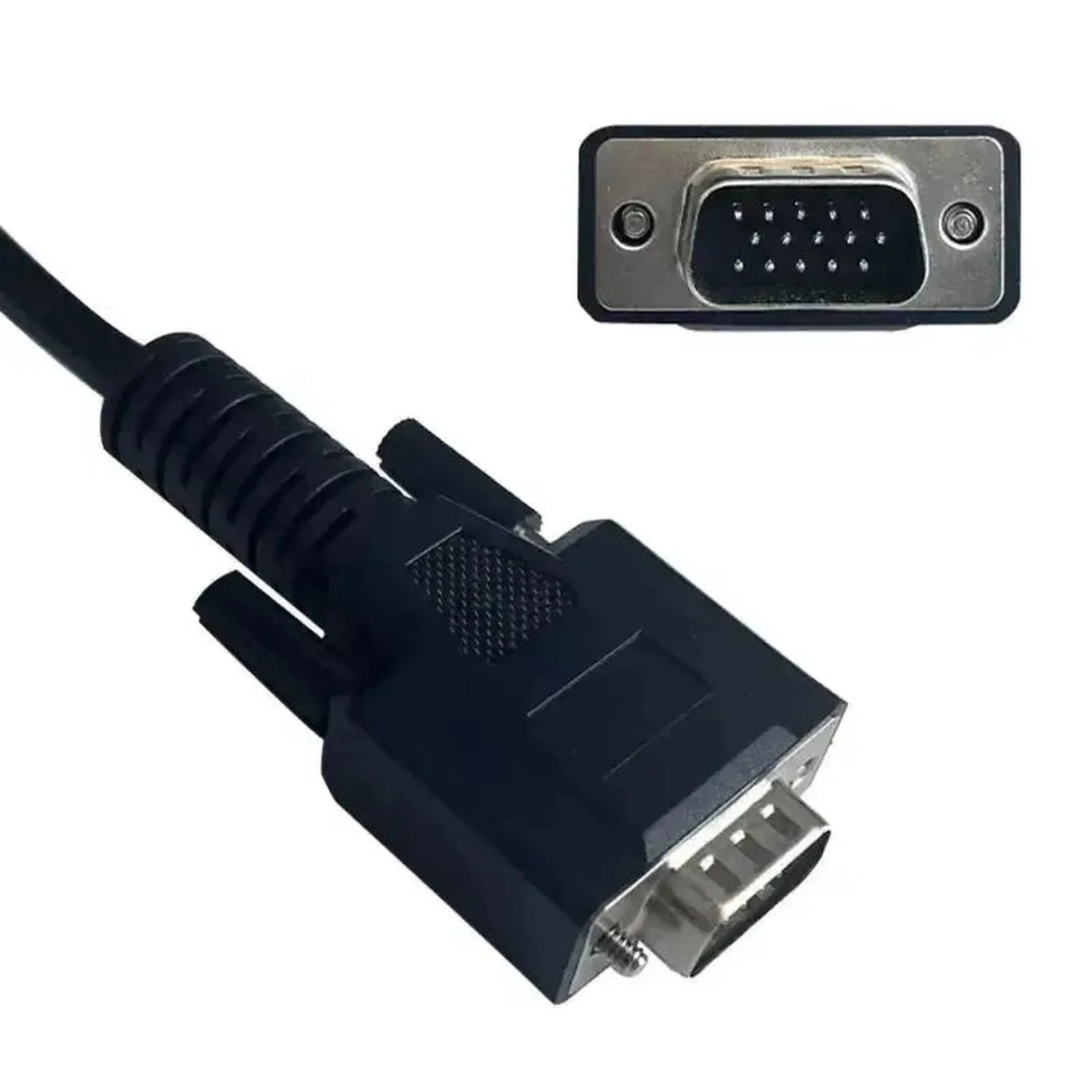

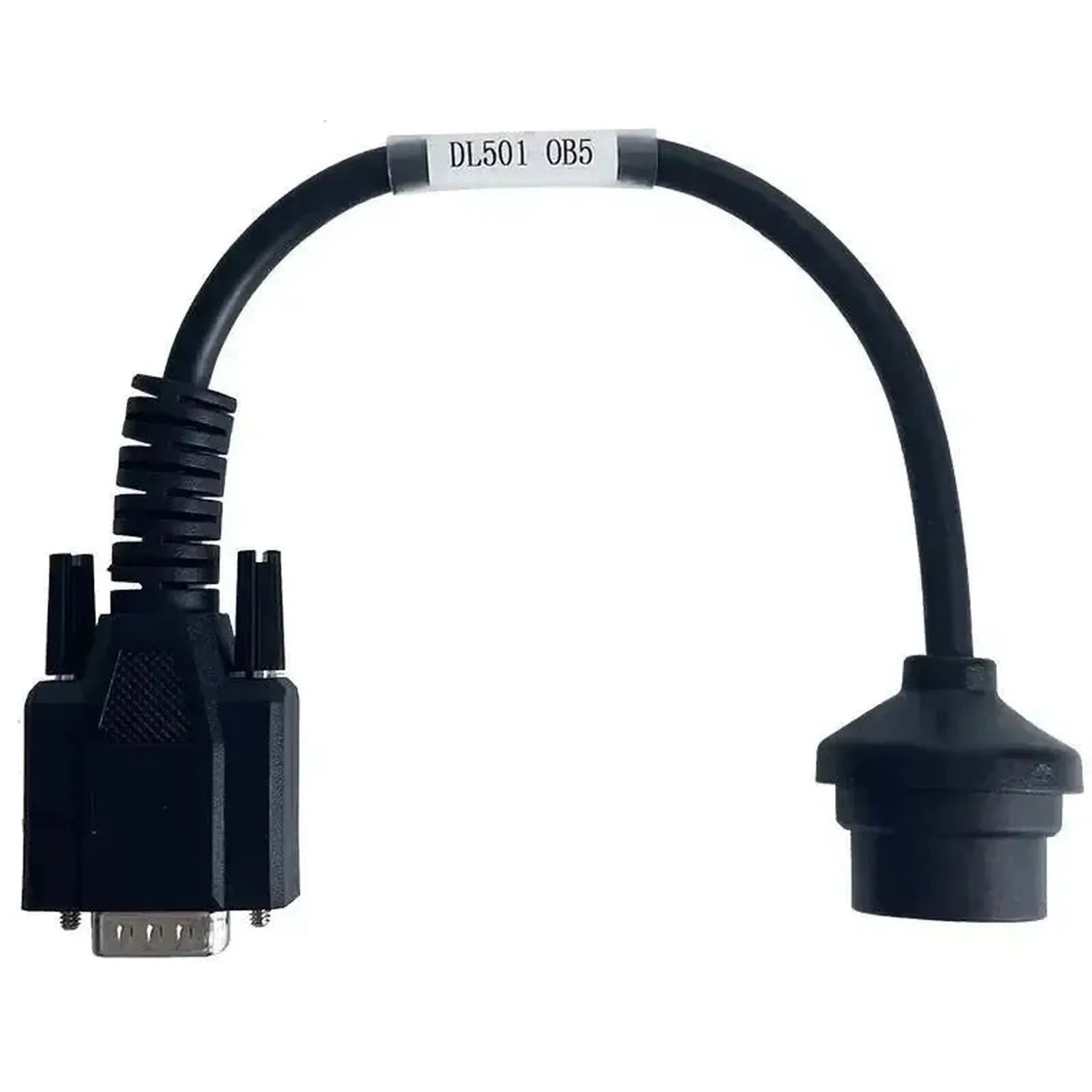

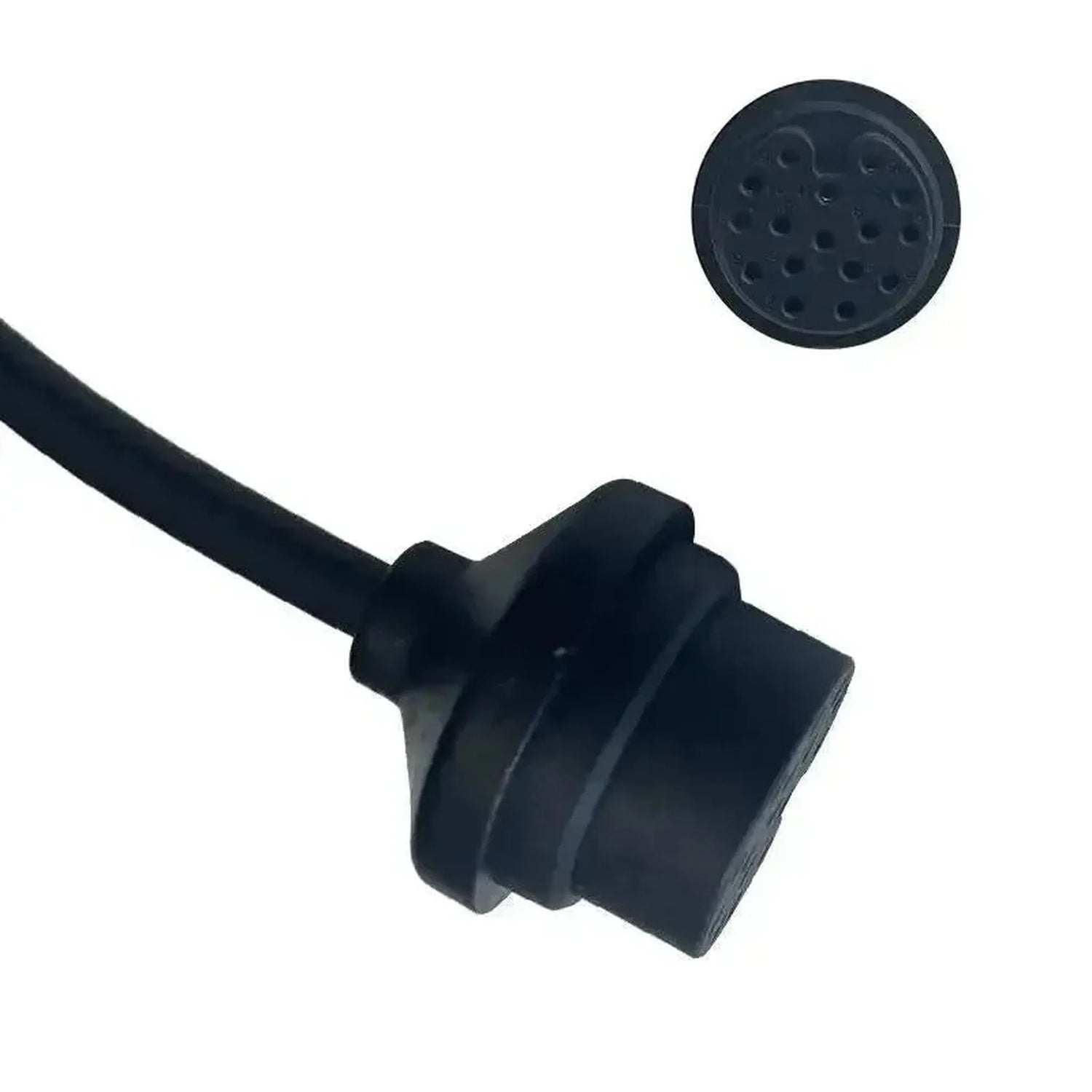

El OBDSTAR TCM-003 conecta el conector TCM de 16 pines de la transmisión Temic DL501 (0B5) en el lado del vehículo con un conector DB15 de 15 pines en el lado del equipo. El cable se conecta directamente a la unidad de control de la transmisión, que está montada directamente en la transmisión.
La DL501 es la transmisión automática de doble embrague S-tronic de siete velocidades utilizada en diversos modelos Audi Quattro del Grupo Volkswagen. Con este cable, el software OBDSTAR accede directamente al contenido de la memoria de la unidad de control, sin pasar por el puerto OBD2 estándar. La construcción del cable sigue la asignación de pines del conector TCM de la DL501, por lo que no se necesitan adaptadores adicionales. El cable hace que la unidad sea accesible; la lectura y reprogramación son funciones de su propio programador. Es importante distinguir según el tipo de caja: en la misma serie de modelos también se encuentra la transmisión automática ZF 8HP, que este cable no controla. La lista de modelos que aparece a continuación especifica para cada modelo los años de fabricación y la motorización.
VENTAJAS
CONSIDERACIONES IMPORTANTES
Aplicaciones y funcionalidades
Con un dispositivo OBDSTAR compatible, el cable permite realizar los siguientes trabajos en la unidad de control DL501.
Unidades de control accesibles
- Unidad de control de transmisión (TCM) Temic DL501: Conexión directa a través del conector de 16 pines en la transmisión.
- Ningún otro sistema del vehículo: La conexión está destinada exclusivamente a la unidad de control de transmisión.
Qué puede hacer
- Lectura de datos del TCM: Obtener los datos actuales de software y calibración del DL501 S-tronic a través de la conexión directa de 16 pines.
- Reprogramación del TCM: Escribir nuevos datos de software o calibraciones, por ejemplo tras la sustitución de la unidad o en caso de correcciones de software.
- Adaptación de la disposición de pines: Convertir la conexión de 16 pines del DL501 a la interfaz DB15 de 15 pines de su equipo.
- Identificación del tipo de caja: Verificar si el vehículo monta un DL501 y no una ZF 8HP.
- Atención: Verifique el tipo de transmisión antes de conectar; dentro de la misma serie de modelos se montan ambas automáticas.
Vehículos y aplicaciones compatibles
Lo determinante es la Temic DL501 (0B5) con conector TCM de 16 pines, no el modelo o año de fabricación en sí.Los siguientes vehículos están equipados con esta transmisión S-tronic de siete marchas. Compruebe siempre el tipo de transmisión antes de usar, ya que dentro de la misma serie de modelos pueden montarse otras automáticas.
Audi:
- A4 (B8 / Type 8K): (2008–2015) — motores: 2.0 TFSI Quattro, 3.0 TFSI Quattro, 2.0 TDI Quattro, 3.0 TDI Quattro
- A5 / S5 / RS5 (Type 8T / 8F): (2008–2016) — modelos Quattro con 2.0 TFSI/TDI hasta 3.0 TFSI/TDI, S5 V6T/V8 y RS5 4.2 V8
- A6 / S6 (C7 / Type 4G): (2011–2014) — motores: 2.8 FSI, 3.0 TFSI Quattro, 3.0 TDI Quattro (hasta 272 CV; el BiTDI más potente utiliza ZF 8HP)
- A7 / S7 Sportback (Type 4G8): (2010–2014) — motores: 2.8 FSI, 3.0 TFSI Quattro, 3.0 TDI Quattro
- Q5 / SQ5 (Type 8R): (2008–2012/2013) — motores: 2.0 TFSI, 2.0 TDI, 3.0 TDI Quattro (tras el restyling 2012/2013 diversas variantes pasaron a la ZF 8HP)
- S4 / RS4 (B8 / Type 8K): (2009–2015) — motores: 3.0 V6 Supercharged (S4), 4.2 V8 atmosférico (RS4)
Contenido del embalaje
- 1x OBDSTAR (TCM-003) | Temic (DL501) Cable adaptador TCM 16-pines – DB15 15-pines | Vehículos de turismo
Especificaciones técnicas
| Especificación | Descripción |
|---|---|
| Marca | OBDSTAR |
| Número de artículo | TCM-003 |
| Tipo | Cable adaptador |
| Aplicación | Acceso directo a la TCM del Temic DL501 (0B5) sin pasar por el puerto OBD2 |
| Conexión lado vehículo | TCM Temic (DL501) 16-pines |
| Conexión lado equipo | DB15 15-pines |
| Unidades de control | Unidad de control de transmisión (TCM) del DL501 |
| Segmento | Vehículos de turismo |
| Marcas compatibles | Audi |
| Rango de modelos | Audi 2008–2016, varía según el modelo (consulte la lista de modelos) |
| Necesario para usar | Programador OBDSTAR con interfaz DB15 15-pines, como el DC706 con kit MP001 |
| Necesario adicional | Acceso físico a la TCM en la transmisión |
| Peso | 0,1 kg |
