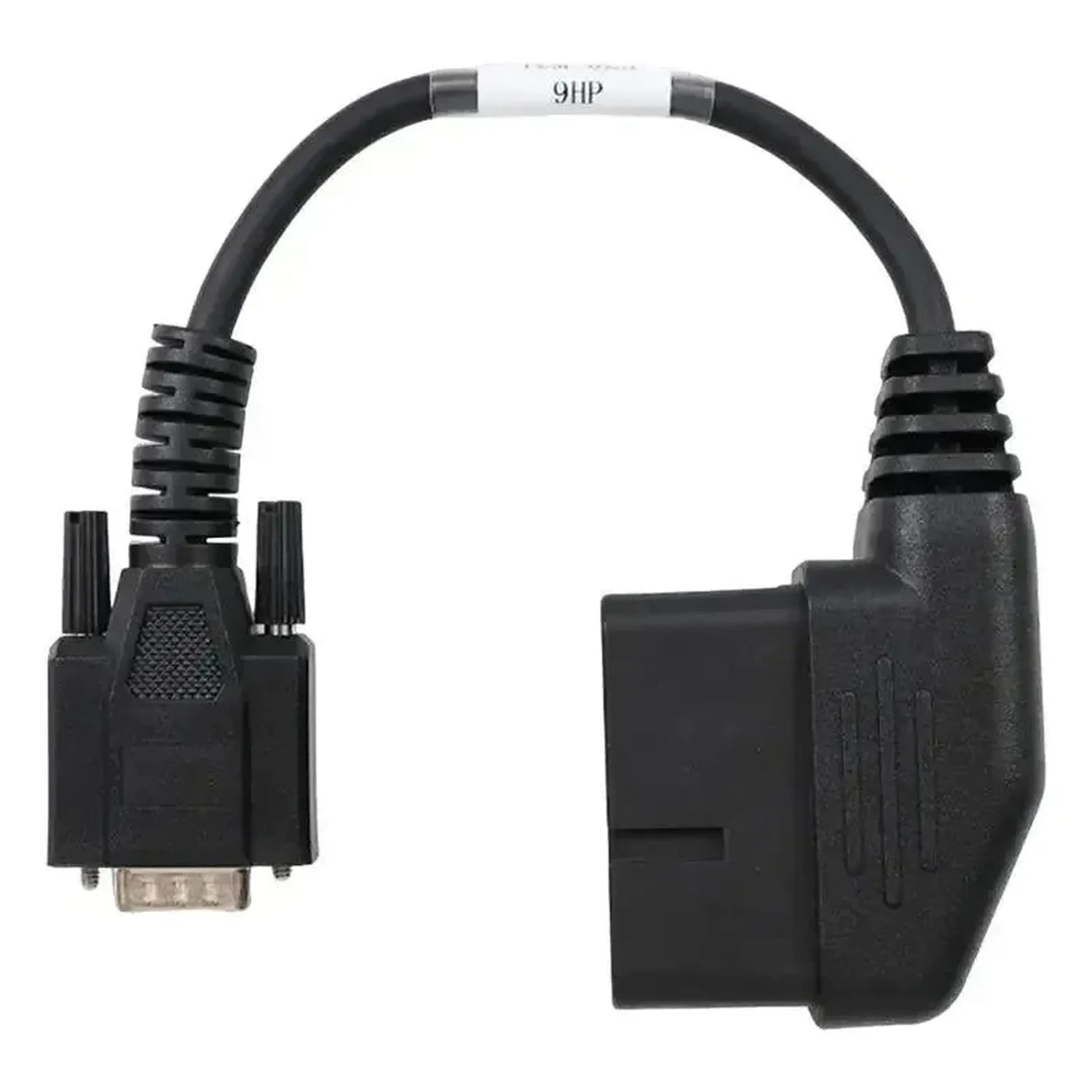

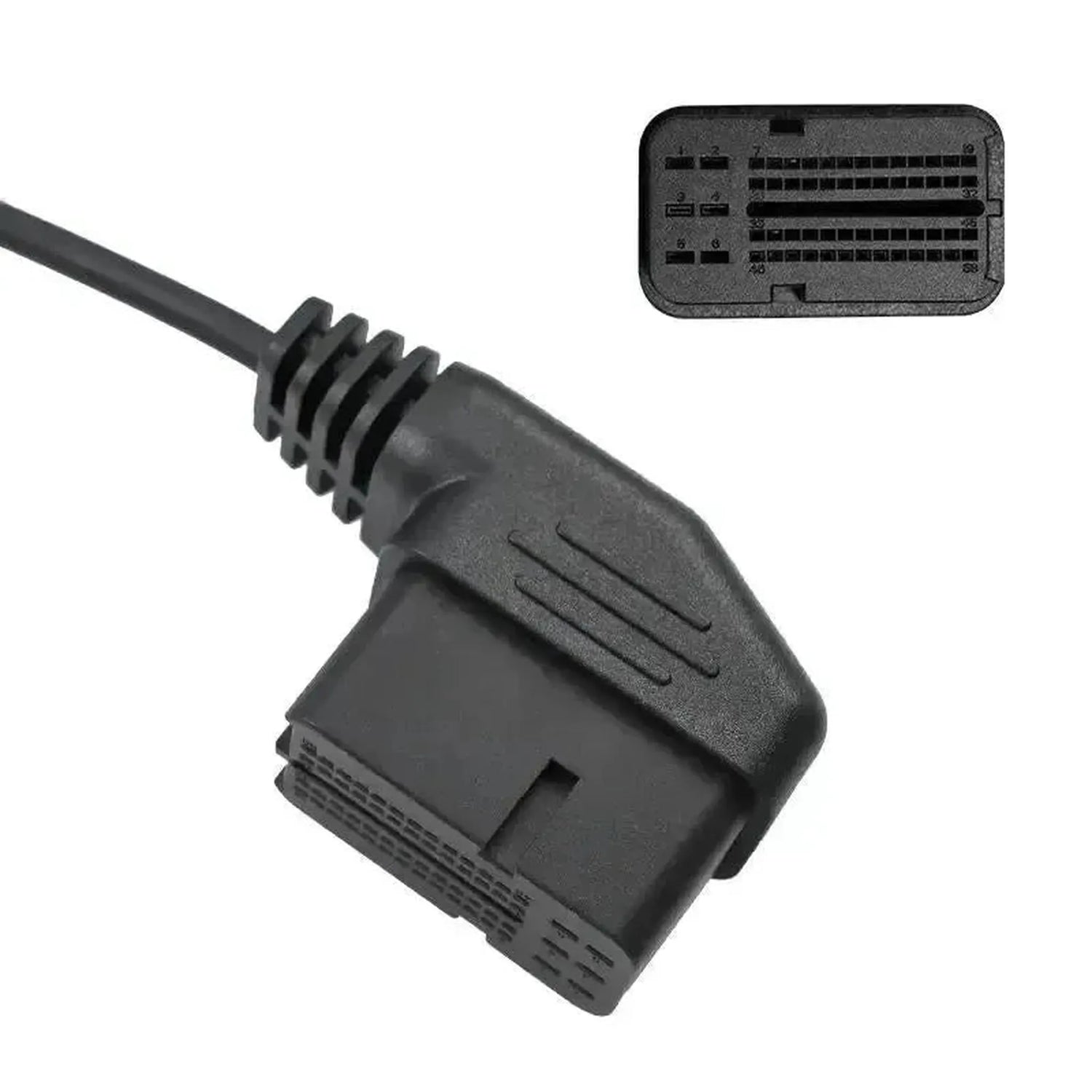

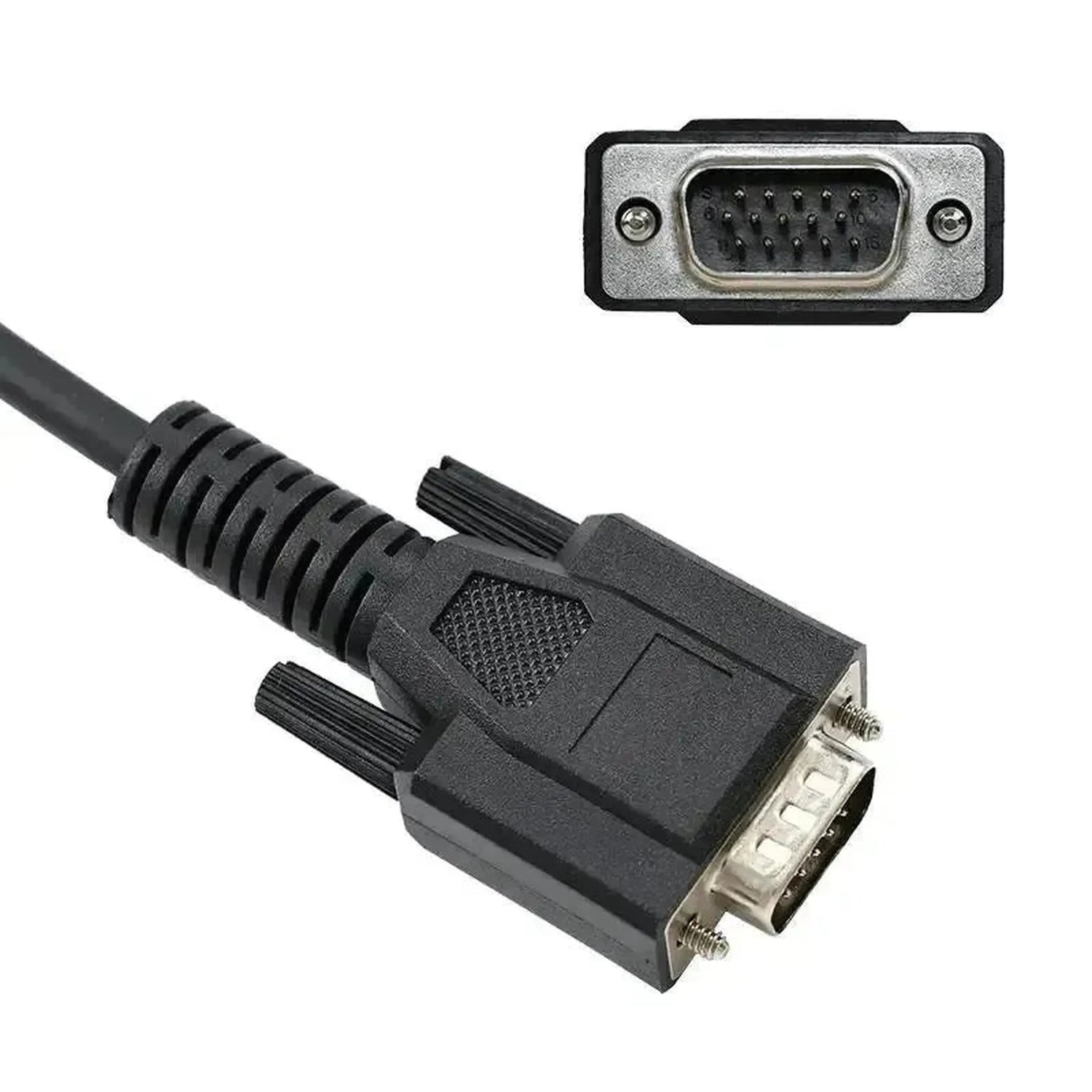

El OBDSTAR TCM-023 es un cable adaptador con un conector de 58 pines en el lado del vehículo para la unidad de control de transmisión y un conector DB15 de 15 pines en el lado del equipo de diagnóstico. El lado de 58 pines se conecta al conector TCM original de la caja de cambios automática ZF 9HP, cuya unidad de control generalmente se encuentra integrada internamente en la caja; el puerto OBD2 del vehículo permanece sin utilizar.
La ZF 9HP es una transmisión automática de nueve velocidades que diversos fabricantes utilizan bajo licencia; en los modelos Stellantis, la misma caja recibe la denominación de licencia Chrysler 948TE. Su conexión TCM de múltiples pines permite una conexión de banco: el sistema de diagnóstico evita la red del vehículo y se comunica directamente con la unidad de control. Esto permite leer y escribir datos de software incluso cuando la comunicación a través del vehículo no es posible, por ejemplo, cuando la TCM está defectuosa o no comunica. El cable proporciona acceso únicamente a esta unidad de control de transmisión. Las operaciones realmente disponibles dependen del dispositivo OBDSTAR conectado y de su compatibilidad de software; el cable no añade cobertura de vehículos por sí mismo. Para uso de banco, la TCM debe recibir alimentación y masa de forma independiente.
VENTAJAS
CONSIDERACIONES IMPORTANTES
Aplicaciones y funcionalidades
La TCM-023 establece una conexión de banco entre la unidad de control de transmisión de una ZF 9HP y la entrada DB15 de su dispositivo OBDSTAR.
Unidades de control a las que puede acceder
- Unidad de control de transmisión ZF 9HP: La TCM de la transmisión automática de nueve velocidades, a través del conector original de 58 pines.
- Unidad sin comunicación: Una TCM defectuosa o inactiva también es accesible por esta vía, fuera de la red del vehículo.
Lo que puede hacer
- Leer datos de la TCM: Obtener el contenido actual del software y los datos de configuración a través de la conexión de 58 pines, independientemente de la red del vehículo.
- Escribir software en la TCM: Grabar software modificado o de sustitución, por ejemplo al reemplazar la unidad de control o al realizar una adaptación de software.
- Identificar la TCM: Leer la versión de hardware, versión de software e identificadores de calibración para verificar antes o después de una acción de programación.
- Realizar programación de banco: Acceder y programar la unidad fuera del vehículo, incluso si la unidad de control no se comunica.
- Nota: Las funciones mencionadas solo están disponibles si el dispositivo OBDSTAR conectado las admite; el cable solo establece la conexión.
Vehículos y aplicaciones compatibles
Lo determinante es la presencia de la caja de cambios ZF 9HP, no el modelo. En los modelos Stellantis, la misma caja es conocida bajo la licencia Chrysler 948TE. Los siguientes vehículos están equipados con esta transmisión automática.
Acura:
- MDX: (2016–2020)
- TLX V6: (2015–2020)
Chrysler:
- 200: (2015–2017)
Fiat:
- 500X: (2015–presente)
- Toro (Pick-up): (principalmente América del Sur)
Honda:
- Civic 1.6 i-DTEC (modelos diésel europeos): (2018–2020)
- CR-V 1.6 i-DTEC (modelos diésel europeos): (2015–2018)
- Passport: (2019–2023)
- Pilot (niveles de equipamiento superior): (2016–2020)
Jaguar:
- E-Pace X540: (año de modelo 2017–presente)
Jeep:
- Cherokee KL: (2014–presente)
- Compass MP: (2017–presente)
- Renegade BU: (2015–presente)
Land Rover:
- Discovery Sport L550: (año de modelo 2015–presente)
- Range Rover Evoque L538 / L551: (año de modelo 2014–presente)
Ram:
- ProMaster City: (2015–2022)
Contenido del embalaje
- 1x OBDSTAR (TCM-023) | Cable adaptador ZF (9HP) TCM 58 pines – DB15 15 pines | Vehículos de turismo
Especificaciones técnicas
| Especificación | Descripción |
|---|---|
| Marca | OBDSTAR |
| Número de artículo | TCM-023 |
| Tipo | Cable adaptador |
| Aplicación | Lectura y programación en banco de la TCM de la ZF 9HP (Chrysler 948TE) |
| Conexión lado vehículo | ZF (9HP) TCM de 58 pines |
| Conexión lado equipo | DB15 de 15 pines |
| Unidades de control | Unidad de control de transmisión (TCM) |
| Segmento | Vehículos de turismo |
| Marcas compatibles | Acura, Chrysler, Fiat, Honda, Jaguar, Jeep, Land Rover y Ram |
| Rango de modelos | Modelos equipados con la transmisión automática ZF 9HP de nueve velocidades, también bajo la denominación Chrysler 948TE |
| Necesario para usar | Programador OBDSTAR con interfaz DB15 de 15 pines, como el DC706 con kit MP001 |
| Necesario adicional | Alimentación externa y conexión a tierra para la TCM en uso en banco de trabajo |
| Peso | 0,1 kg |
