Discover similar products: Accesorios para Programador de Llaves, OBDSTAR
OBDSTAR  |  SKU: C4-02

Adaptador OBDSTAR C4-02 | Accesorios

€22,95 incl.
€18,97 excl.

Garantía directa a través de AsTools

Tramitamos los casos de garantía directamente, de forma rápida y sin intermediarios del fabricante. Gracias a nuestro propio almacén de repuestos y experiencia técnica, generalmente podemos ayudarle de inmediato. Solo en casos excepcionales enviamos el producto al proveedor.

2 años de garantía en todos los productos

Al igual que todos nuestros productos, este artículo se suministra con 2 años de garantía de fábrica. De esta forma, usted dispone de cobertura garantizada en cuanto a calidad y servicio a largo plazo.

Devoluciones sencillas

Puede solicitar su devolución fácilmente a través de su cuenta. Le enviaremos la etiqueta de devolución por correo electrónico. Los gastos de envío de la devolución corren por su cuenta.

Servicio de atención al cliente profesional

Nuestros expertos están listos para ayudarle de forma rápida y profesional, tanto en línea como en nuestra tienda física. ¿Tiene alguna pregunta? ¡No dude en ponerse en contacto con nosotros!

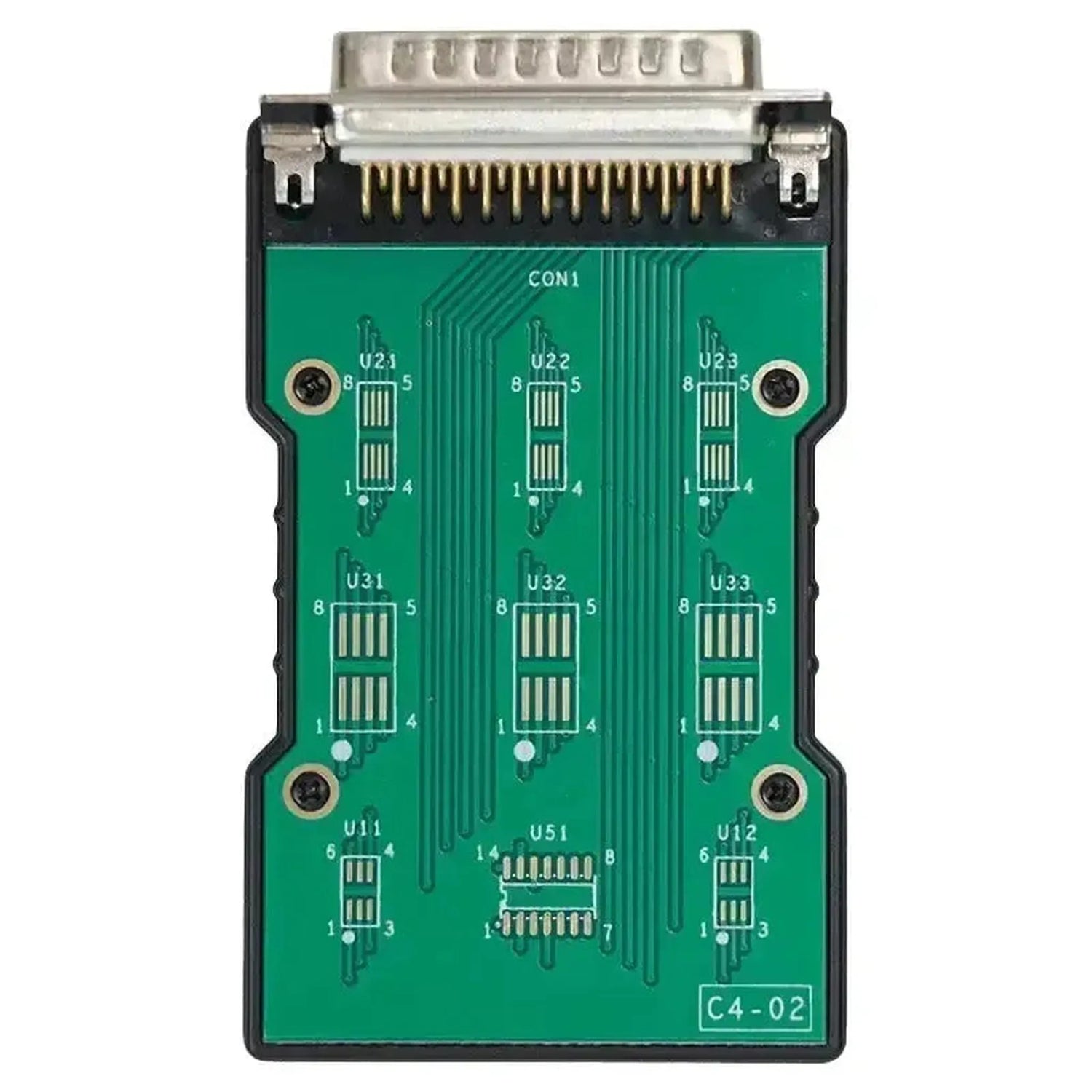

La OBDSTAR C4-02 Adapter es un adaptador de placa de circuito impreso que se utiliza junto con el kit P003-toolkit de OBDSTAR y los correspondientes cables puente. El adaptador cuenta con un conector DB25 en la parte superior y contiene múltiples posiciones de contacto preimpresas (U11, U12, U21, U22, U23, U31, U32, U33 y U51) para leer y programar chips EEPROM y MCU a nivel de componente.

Durante el uso, el C4-02 se conecta a través del conector DB25 a la interfaz P003. El chip a programar se conecta mediante los cables de soldadura o puente suministrados u opcionales a las posiciones de patilla correspondientes en el adaptador. A continuación, el programador OBDSTAR se comunica con el chip para leer, escribir o borrar datos a través de la función de programación del dispositivo anfitrión.

VENTAJAS

✔ Múltiples posiciones de chip (U11–U51) en un único adaptador, lo que permite acceder a diferentes tipos de EEPROM y MCU en la misma placa de circuito impreso.
✔ Conexión DB25 fija que garantiza una conexión estable con el programador P003 sin cables sueltos entre el adaptador y el equipo.
✔ \nClaro numeración de pines impresa en la placa de circuito acelera la conexión correcta de los cables puente durante los trabajos de chip.\n

\nPUNTOS IMPORTANTES\n

✕ \nEl adaptador solo es compatible con el OBDSTAR P003-toolkit; el uso con otros programadores no es compatible.\n
✕ \nPara la conexión a nivel de componentes técnicas de soldadura y suelto cables de puente o de soldadura requerido, estos no están incluidos.\n

Aplicaciones y funcionalidades

El C4-02 permite realizar las siguientes operaciones a nivel de componentes en combinación con el programador P003:

  • Lectura de EEPROM:Lectura del contenido de memoria de chips EEPROM a través de los puntos de contacto preimpresos, permitiendo que los datos estén disponibles como copia de seguridad o para análisis.
  • Escritura de EEPROM:Restablecer o ajustar datos en chips EEPROM, por ejemplo para la recuperación de información del panel de instrumentos o datos del inmovilizador.
  • Acceder a datos MCU:Establecer conexión con chips MCU en las posiciones de pines seleccionadas (U11, U12, U51) para operaciones de lectura y escritura a través del P003.
  • Identificación de chips mediante mapeo de pines:A través de las posiciones de pines numeradas, se puede mantener el cableado correcto para cada tipo de chip compatible con el software OBDSTAR.

Contenido del paquete

  • 1xAdaptador OBDSTAR C4-02
💡
Bueno saberlo:Antes de cada operación de programación, verifica la orientación de los pines (marcado del pin 1 en la placa) y compáralo con la hoja de datos del chip de destino para evitar conexiones incorrectas y posibles daños al componente.

\nEspecificaciones técnicas\n

Especificaciones Descripción
Marca del producto OBDSTAR
Modelo del producto Adaptador C4-02
Tipo de producto Adaptador de placa de circuito impreso para programación de chips
Conector DB25
Posiciones de contacto U11, U12, U21, U22, U23, U31, U32, U33, U51
Compatibilidad Kit OBDSTAR P003
Aplicación Lectura y escritura de chips EEPROM y MCU
