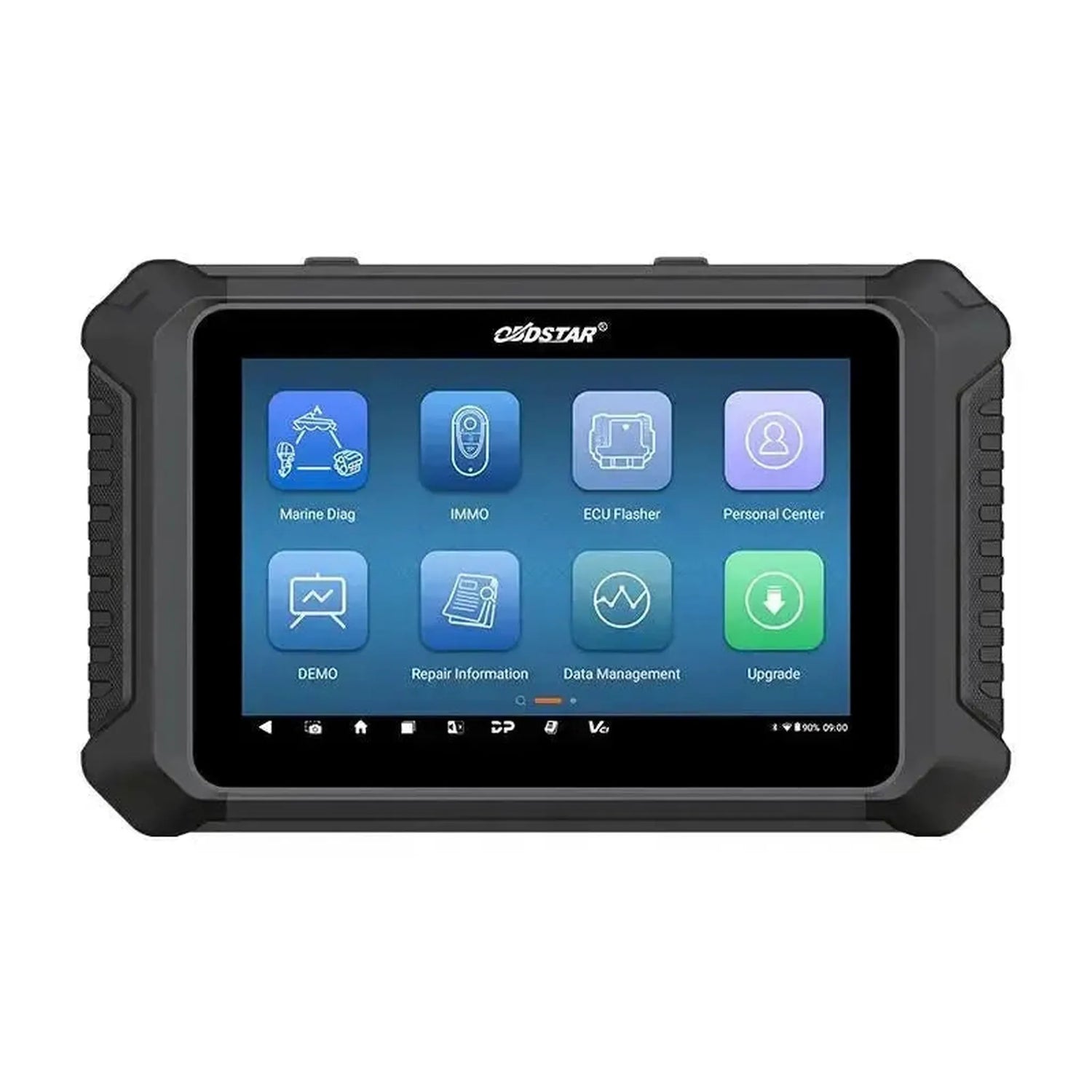

OBDSTAR Marine Master (A+B+C+D) | Lector de diagnóstico | Lancha motora

Toepassingen en functionaliteiten

De Marine Master is bedoeld voor jachtwerven en marinemonteurs die veel verschillende merken onderhouden. Hieronder staat wat het toestel kan.

Diagnosefuncties

• ECU-informatie: Software- en hardwarenummers van de regelunit.
• Foutcodes: Lezen en wissen, met omschrijving.
• Live data: Als tekst, grafiek of meter.
• Freeze frames: Waarden op het moment van de storing.
• Actietests: Onderdelen aansturen om ze te testen.
• Instellingen en codering: Aanpassen na vervanging van onderdelen.
• Bedrijfsuren: De draaiuren van de motor uitlezen.
• Helm setup: De stuurstand instellen.
• Auto Scan: Alle aanwezige regelunits scannen.
• Data opnemen: Live data opnemen en terugkijken.

Sleutelfuncties (optioneel)

• Yamaha: Sleutels inleren met de M029 IMMO-kit.
• Kawasaki: Sleutels inleren met de M039 IMMO-kit.

Software en app

• Bedradingsschema's: Interactief, met componentuitleg.
• Diagnoseaansluiting: Locatie opzoeken via de OBDSTAR-app.
• Knippercodes: Betekenis opzoeken via de app.
• Technische bulletins: Via de OBDSTAR-app.
• Schermopname: Opnemen voor uw rapportage.
• Schermspiegeling: Het scherm draadloos op een monitor tonen.
• Hulp op afstand: Met één knop hulp van OBDSTAR-technici.
• OTA-update: Met één knop via wifi.

Zo gebruikt u hem

1. Registreren: Registreer het toestel en werk het via wifi bij.
2. Aansluiten: Sluit de M001B en de juiste merkadapter aan.
3. Merk kiezen: Kies merk en motor, of start Auto Scan.
4. Uitlezen: Lees foutcodes, freeze frames en live data uit.
5. Herstellen: Gebruik tests en servicefuncties en wis de codes.

Service en onderhoudsfuncties

De Marine Master heeft de volgende service- en onderhoudsfuncties. Welke functie werkt, verschilt per merk, motor en bouwjaar.

Motor

• ECU reset: De regelunit terugzetten naar de basiswaarden.
• Olieservice reset: De olie-indicator resetten na verversen.
• Oliedruk reset: De oliedrukwaarschuwing en teller resetten.
• Toerenteller: De weergave van het toerental instellen.
• Brandstofinstellingen: Brandstofparameters binnen de grenzen aanpassen.
• Gasklepsensor reset: De leerwaarden van de TPS resetten.
• Gasklep stationair: De nulpositie van de gasklep afstellen.

Trim en aandrijving

• Trim reset: De trim- en kantelposities resetten.
• Kantellimiet: De kantelbegrenzing van de aandrijving vastleggen.

Stuurinrichting en navigatie

• Stuurhoeksensor: De nulstand kalibreren na vervanging.
• Kompas: Het elektronische kompas kalibreren.

Algemeen

• Servicemodus: De servicemodus inschakelen voor onderhoud.
• Winterklaar maken: De procedure voor lange stilstand uitvoeren.
• Onderhoudsindicatoren: Servicelampjes resetten, ook via de app.

Speciale functies en mogelijkheden

Naast diagnose en service:

• BCM-simulator: BCM-signalen simuleren voor diagnose.
• Instance Setting: Motoren in een opstelling met meerdere motoren instellen.
• Maintenance Setting: Onderhoudsparameters instellen.
• Afstandsbediening reset: De elektronische bediening resetten en koppelen.
• Systeemkalibratie: Kalibratieprocedures op motorsystemen.
• Koppelinstelling: Koppelparameters binnen de grenzen aanpassen.

Uitbreiden doet u met losse accessoires van OBDSTAR:

• M029 IMMO-kit: Sleutelfuncties voor Yamaha.
• M039 IMMO-kit: Sleutelfuncties voor Kawasaki.
• M066 en M067: Adapters voor Kawasaki.
• M069: Adapter voor Suzuki, Evinrude, Johnson en Selva.
• M076: Adapter voor VM Motori en MerCruiser.
• M077: Adapter voor FPT.
• M079 en M085: Adapters voor MTU.
• M082: Adapter voor Evinrude.
• M087: Adapter voor Steyr Motors.
• M088: Adapter voor Tohatsu.

Ondersteunde voertuigmerken

Bepalend is de combinatie van merk, motor en bouwjaar, niet het merk alleen. De dekking verschilt per functie; controleer vooraf of uw motor en de gewenste functie erin staan.

Ondersteunde motormerken

Jetski, buitenboord, binnenboord en generator.

• Europees: DAF, FNM, FPT, Lombardini, MAN, MTU, Perkins, Scania, Selva, Sisu, Steyr, Vetus, VM Motori, Volkswagen, Volvo Penta
• Aziatisch: Daedong, Honda, Hyundai, Kawasaki, Suzuki, Tohatsu, Toyota, Yamaha, Yanmar
• Amerikaans: Caterpillar, Crusader, Cummins, Evinrude, Flagship, Ford, Ilmor, Indmar, John Deere, Johnson, Kodiak, Kohler, Malibu, Marine Power, Mariner, MerCruiser, Mercury, Mercury Diesel, OMC, Panther, PCM, Sea-Doo (BRP), Seven Marine, Turnkey, Vanguard
• Chinees: Aiqidi, CFMoto, Hidea, Parsun, Seanovo

OBDSTAR werkt de dekkingslijst meestal aan het eind van elke maand bij.

Licentie-informatie

Bij aanschaf via AsTools krijgt u 2 jaar software-updates.

• Bij aanschaf: Registreer het toestel en werk het via wifi bij.
• Twee jaar updates: Nieuwe motoren, functies en correcties, via wifi.
• Hulp bij aanschaf: Wij helpen u bij de start op afstand via TeamViewer.
• Verlengen: Met de OBDSTAR D800 / Marine Master (A&B&C&D) update-licentie, los verkrijgbaar in onze webshop.

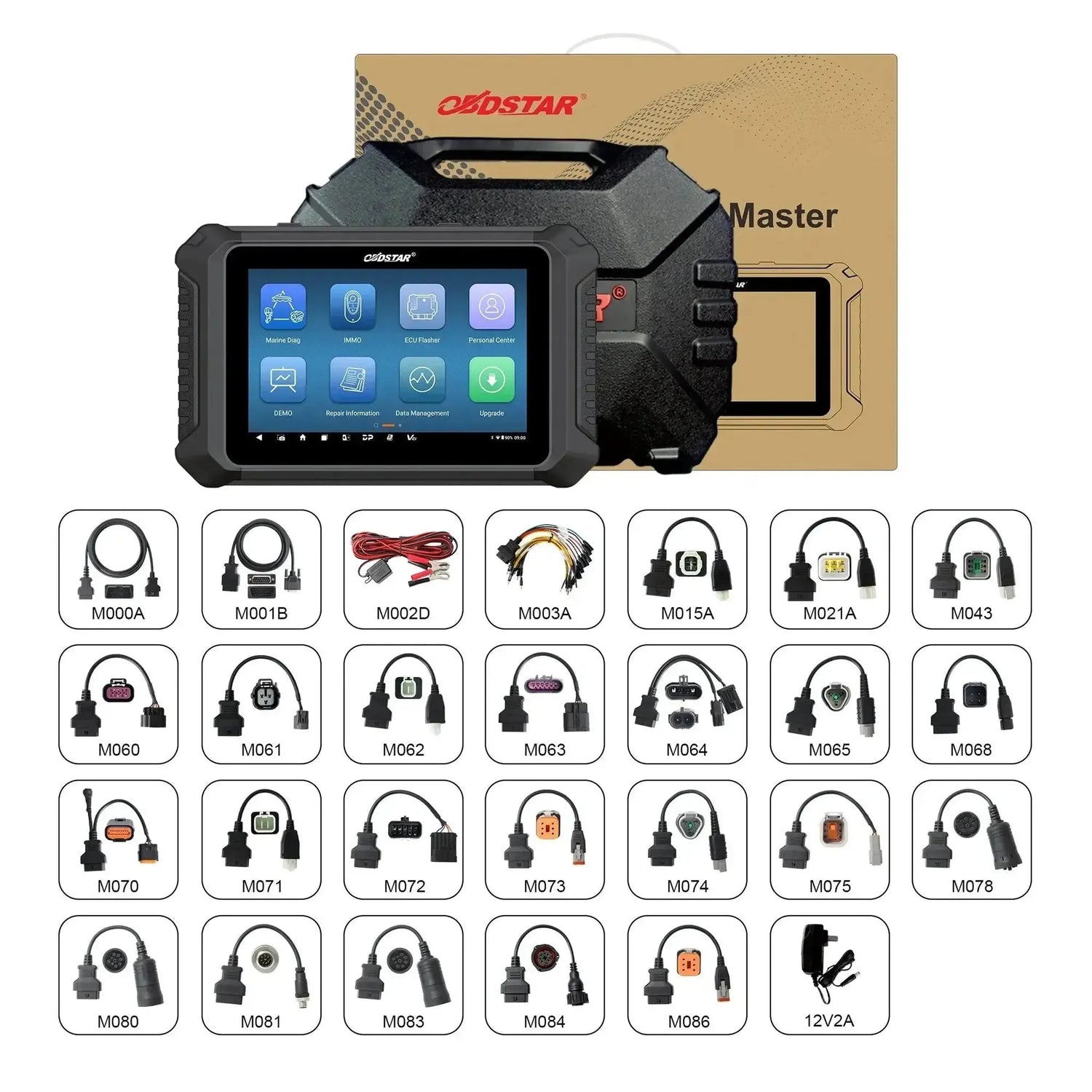

Verpakkingsinhoud

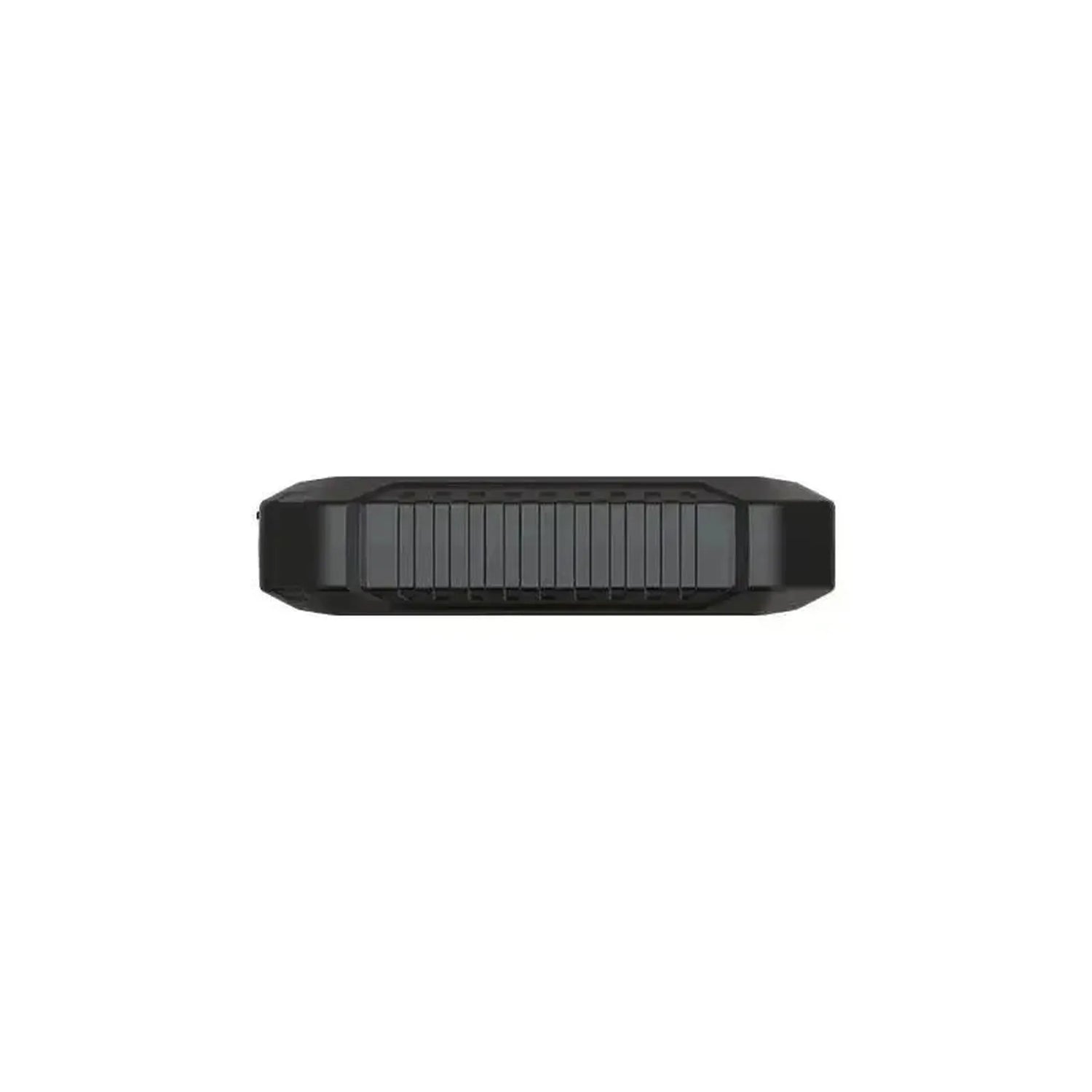

• 1x OBDSTAR Marine Master uitleesapparaat
• 1x Oplader 12 V / 2 A
• 1x M000A verlengkabel (4 meter)
• 1x M001B hoofdkabel
• 1x M002D voedingskabel (6 meter) met accuklemmen
• 1x M003A multifunctionele jumperkabel
• 22x Merkspecifieke adapterkabels (zie tabel)
• 1x Draagkoffer
