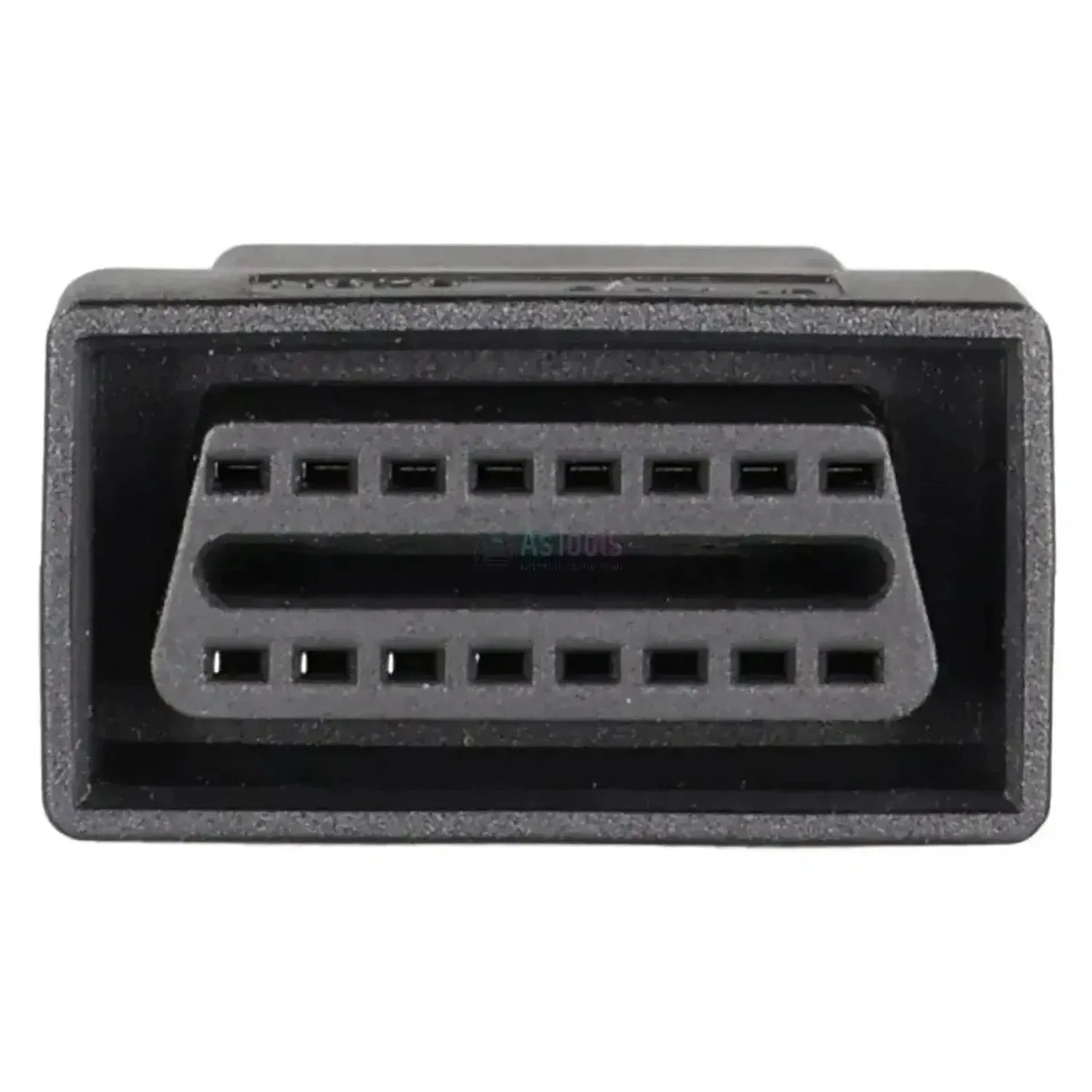

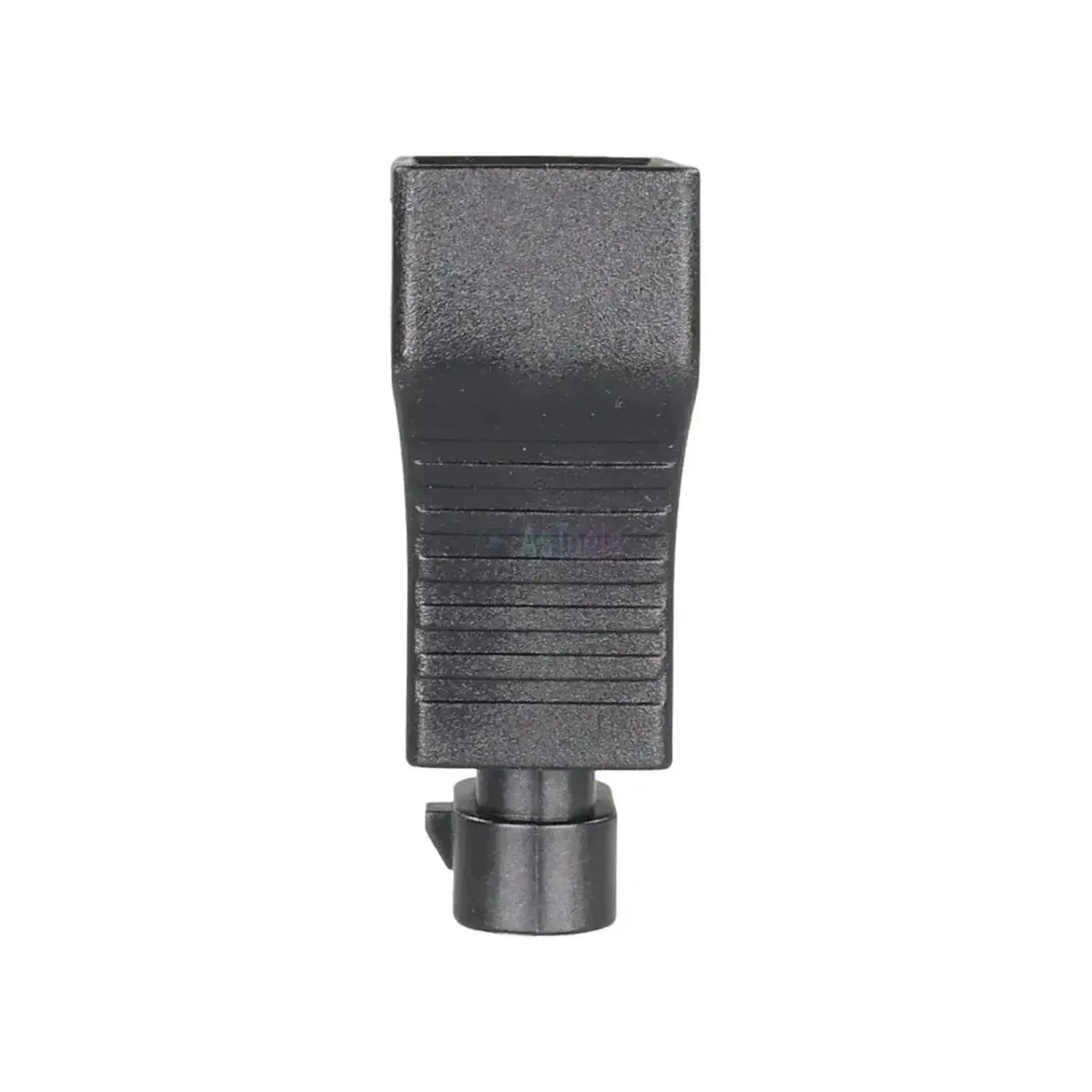

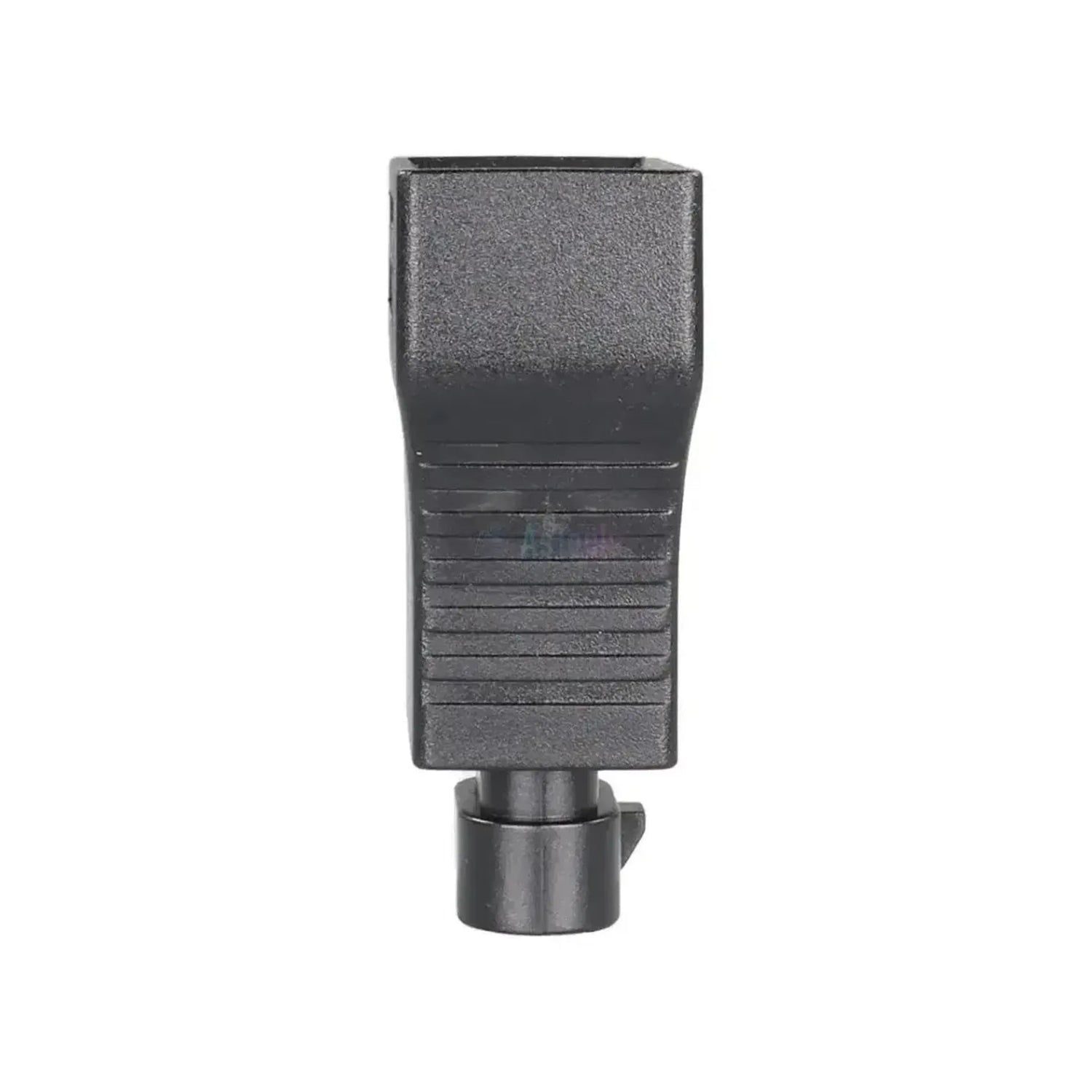

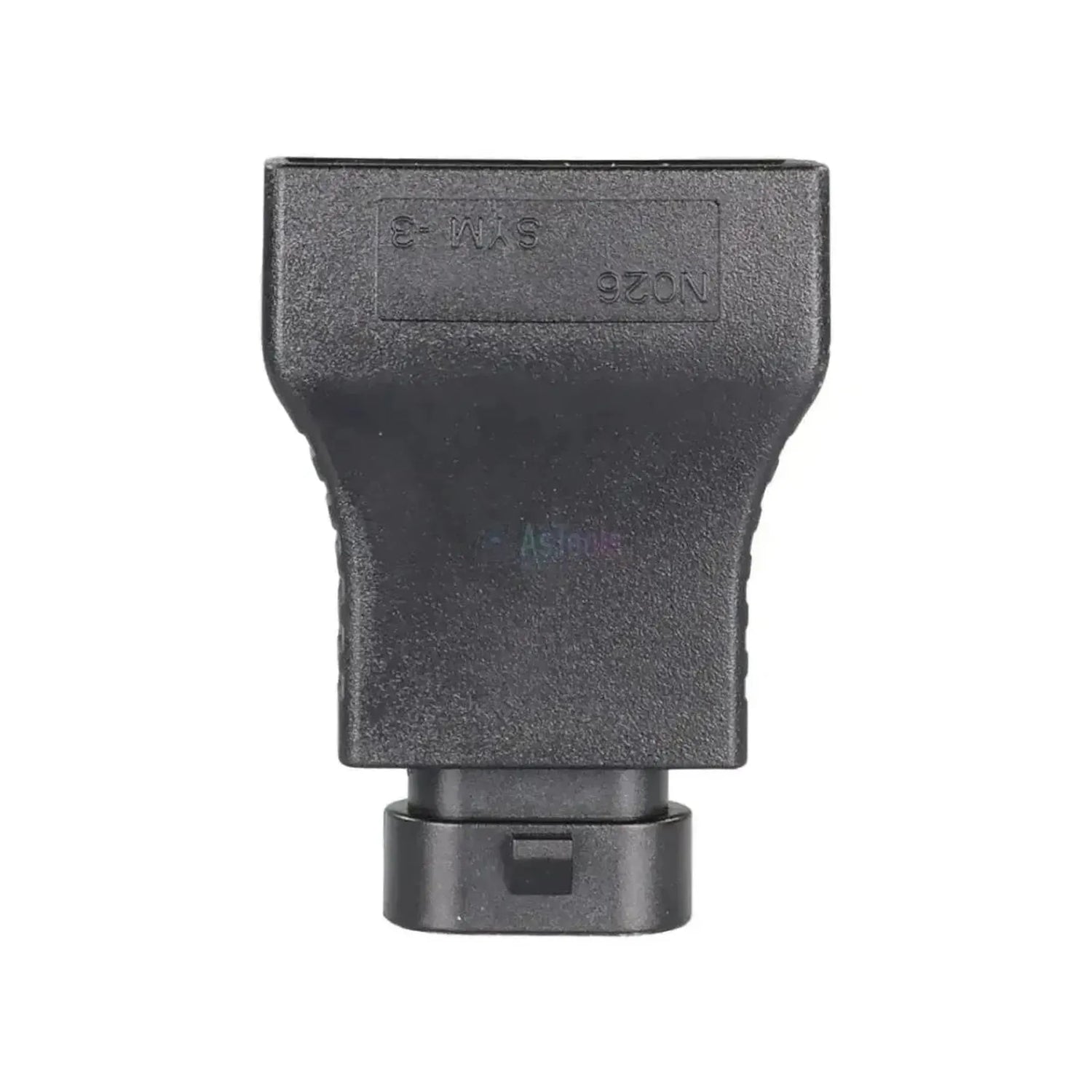

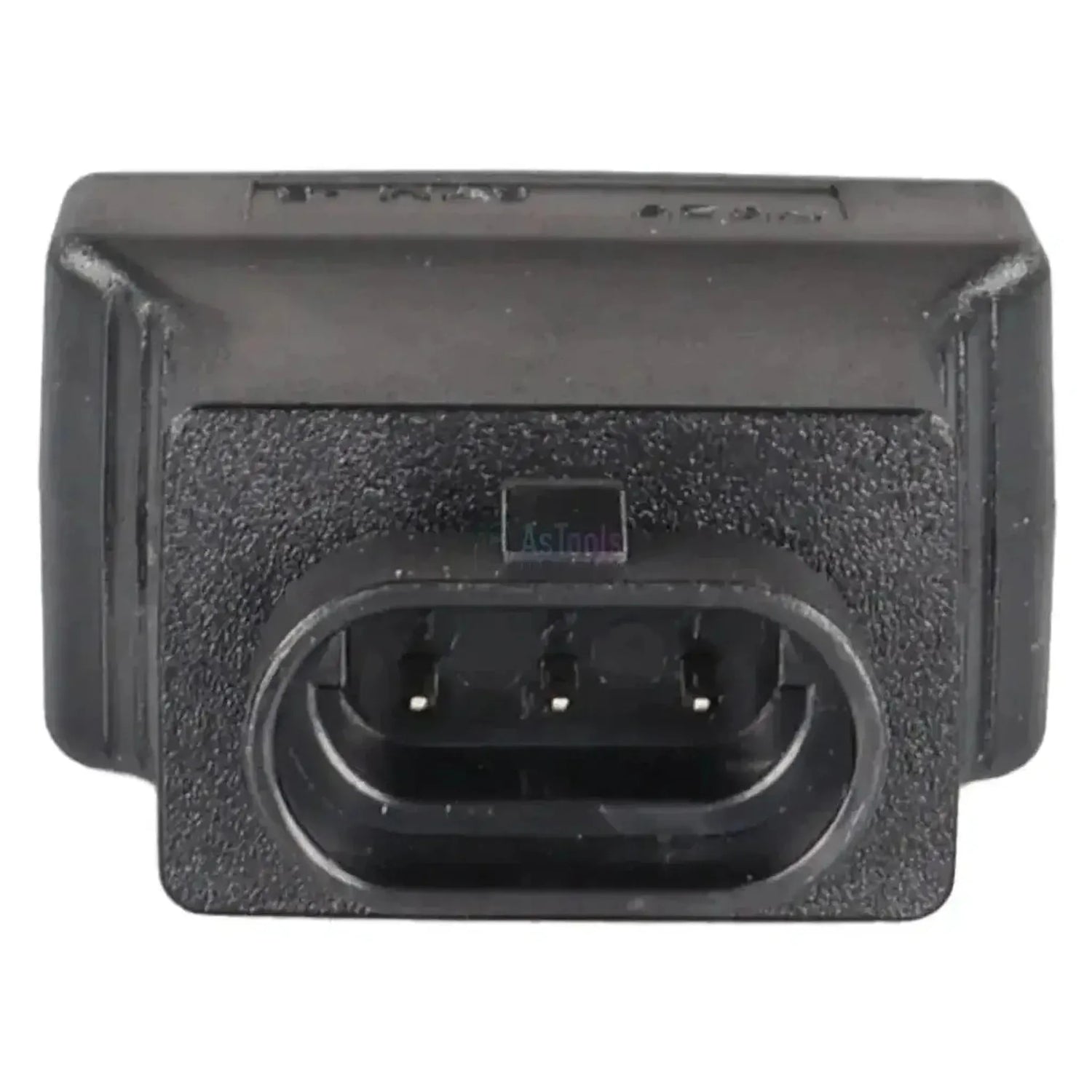

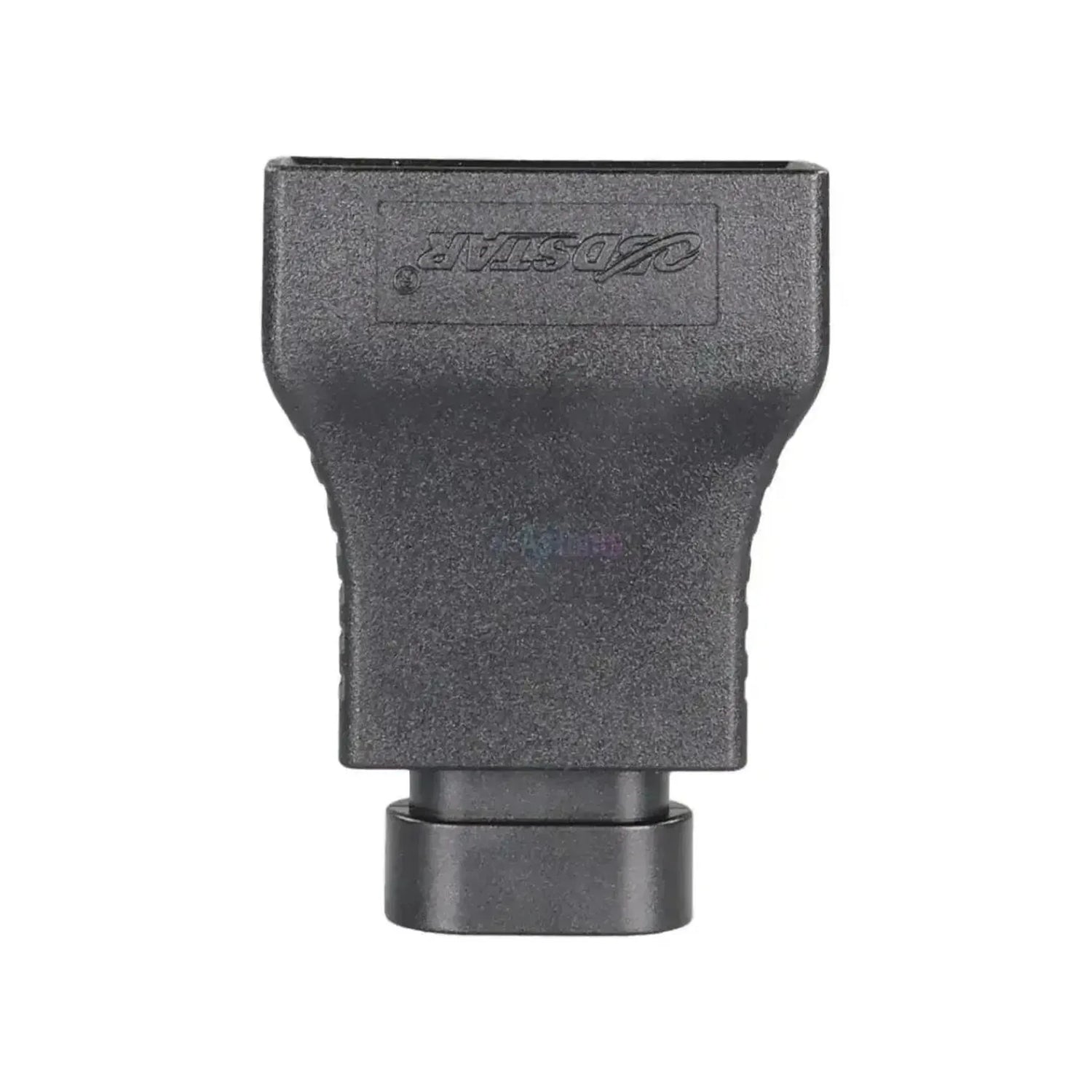

El OBDSTAR N026 convierte el conector de diagnóstico SYM de 3 pines del lado del vehículo a un puerto OBD2 de 16 pines (J1962) del lado del dispositivo. La carcasa es compacta y se acopla directamente al conector de tres pines del ciclomotor, que generalmente se encuentra bajo el asiento o detrás de un panel en el salpicadero.
Los ciclomotores SYM no disponen de puerto OBD2 integrado. El adaptador traduce la asignación de pines específica de SYM hacia los pines OBD2 correspondientes, sin electrónica activa en el adaptador. Por estas líneas circulan las señales habituales en esta categoría de vehículos, incluyendo el protocolo K-line; el protocolo específico que utiliza cada modelo varía según la versión. El adaptador simplemente hace accesible el puerto, nada más. Las funciones disponibles dependen del software de su dispositivo OBDSTAR para el modelo SYM y año de fabricación concreto. La fuente menciona tres series de modelos sin años de fabricación; fuera de esa especificación, solo el conector de tres pines es determinante.
VENTAJAS
CONSIDERACIONES IMPORTANTES
Aplicaciones y funcionalidades
Combinado con un dispositivo OBDSTAR con cobertura para motocicletas, el adaptador permite realizar las siguientes operaciones en ciclomotores SYM equipados con puerto de 3 pines.
Unidades de control accesibles
- Unidad de gestión del motor: La ECU del ciclomotor se comunica a través del conector de diagnóstico de 3 pines.
- Sistema del vehículo mediante línea K: La comunicación se realiza a través de las líneas de señal conectadas en serie; el protocolo utilizado varía según la versión.
Qué puede hacer
- Leer códigos de fallo: Consultar los códigos de error almacenados en la unidad de gestión del motor mediante su equipo de diagnóstico.
- Borrar códigos de fallo: Eliminar los códigos almacenados de la memoria de la ECU después de reparar un defecto.
- Leer datos en tiempo real: Monitorizar datos de funcionamiento en directo como revoluciones, temperatura y valores de sensores durante la operación.
- Conectar el conector específico de la marca: Comunicarse con el sistema del vehículo a través del conector SYM de 3 pines sin necesidad de modificar el ciclomotor.
- Importante: La disponibilidad real de estas funciones depende de la compatibilidad que su dispositivo OBDSTAR ofrezca para ese modelo y año de fabricación.
Vehículos y aplicaciones compatibles
Lo determinante es el conector de diagnóstico de 3 pines SYM, no la denominación del modelo. La fuente menciona tres series de modelos sin especificar años de fabricación. Por lo tanto, compruebe el conector: si tiene tres pines y no es una versión de 16 pines, este es el adaptador correcto.
SYM:
- Fiddle: Modelos de ciclomotor con conector OBD de 3 pines.
- Orbit: Modelos de ciclomotor con conector OBD de 3 pines.
- Symphony: Modelos de ciclomotor con conector OBD de 3 pines.
Contenido del embalaje
- 1x OBDSTAR (N026) | Adaptador SYM 3-pins OBD – 16-pins OBD2 | Ciclomotor
Especificaciones técnicas
| Especificación | Descripción |
|---|---|
| Marca | OBDSTAR |
| Número de artículo | N026 |
| Tipo | Adaptador |
| Aplicación | Conexión de diagnóstico en ciclomotores SYM con conector OBD de 3 pines |
| Conexión lado vehículo | SYM 3-pins OBD |
| Conexión lado equipo | 16-pins OBD2 |
| Comunicación | Línea K; el protocolo utilizado varía según el modelo |
| Unidades de control | Unidad de control del motor (ECU) |
| Segmento | Ciclomotor |
| Marcas compatibles | SYM |
| Rango de modelos | Fiddle, Orbit y Symphony con conector OBD de 3 pines; años de fabricación no especificados |
| Necesario para usar | Equipo lector OBDSTAR con cobertura de motocicletas, como MS50, MS70 o MotoMaster |
| Necesario adicional | Cable OBD2 estándar de 16 pines del dispositivo OBDSTAR |
| Peso | 0,05 kg |
