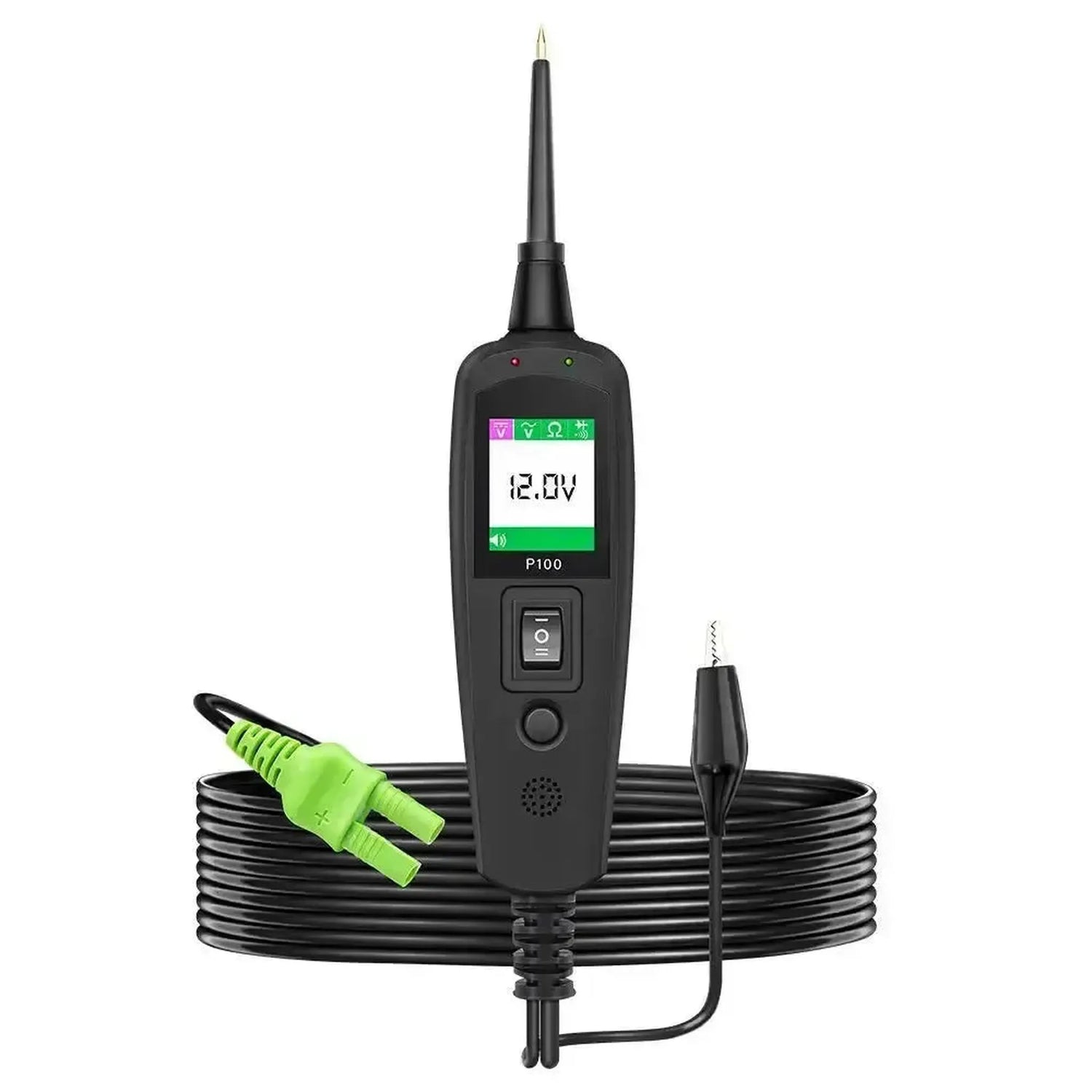

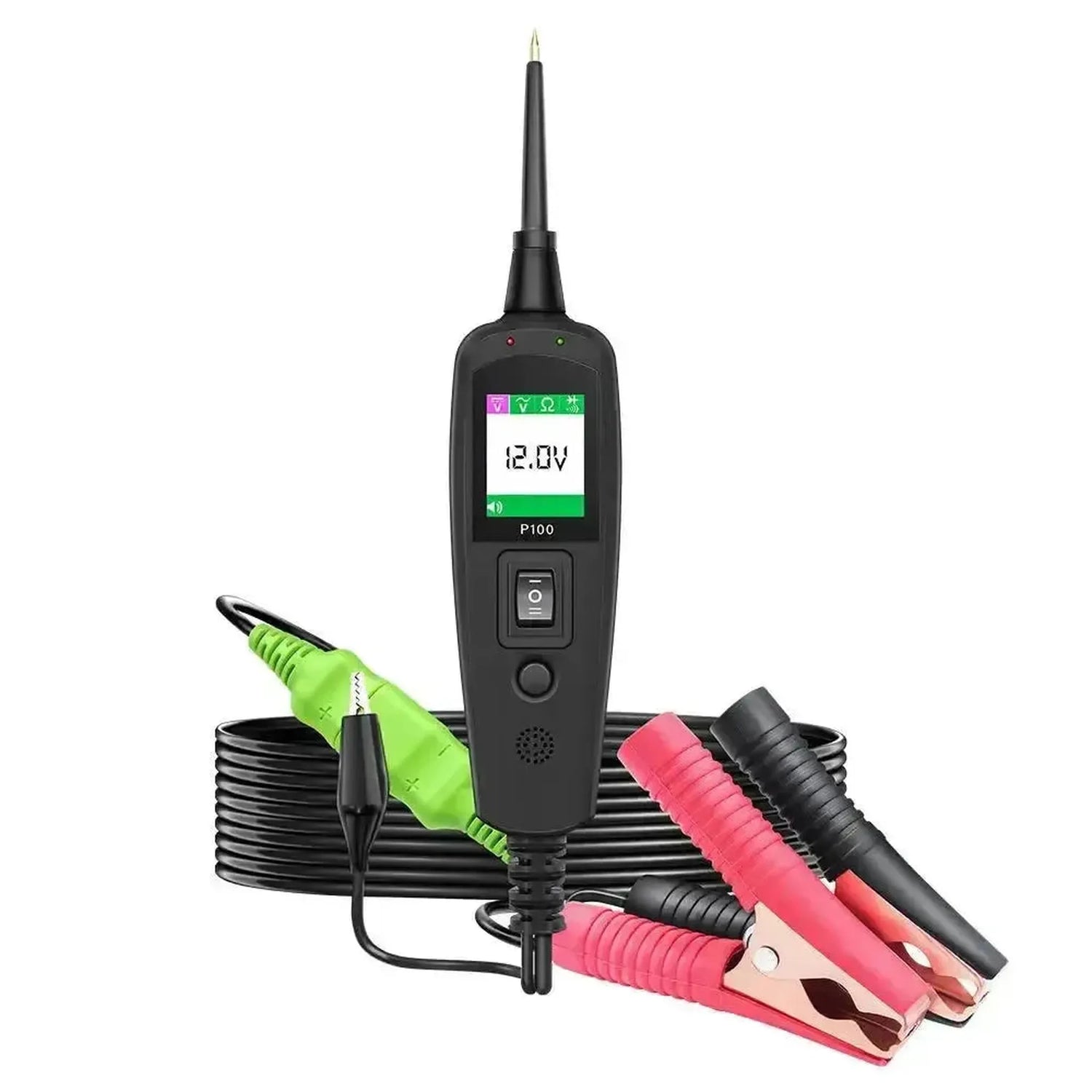

El TopDiag P100 probador de circuitos está diseñado para diagnosticar sistemas eléctricos en vehículos con un rango de voltaje de 6 a 30 voltios, lo que lo hace adecuado tanto para automóviles de 12V como para vehículos comerciales de 24V. El dispositivo se alimenta directamente de la batería del vehículo a través de los bornes de batería incluidos o un adaptador de encendedor de cigarrillos de 12V. La conexión física con el cableado o componentes a probar se realiza mediante la punta de prueba desmontable de punta afilada. En el diagnóstico eléctrico, este comprobador se utiliza principalmente para verificar in situ los niveles de voltaje, continuidad y la presencia de positivo y masa durante la búsqueda de averías.
Durante el uso, el comprobador funciona como una herramienta de diagnóstico activa que tanto mide señales como puede suministrar voltaje. A través de la pantalla LCD, el técnico lee valores actuales de voltaje AC/DC, resistencia y diodos, incluyendo parámetros como frecuencia y ciclo de trabajo en corriente alterna. Con el interruptor basculante integrado, el comprobador aplica activamente positivo o masa a un componente, como un radiador, motor de limpiaparabrisas o relé, para forzar su funcionamiento sin necesidad de conectar una fuente de alimentación externa. Además, el sistema detecta directamente al tocar un cable si hay positivo, masa o un circuito abierto mediante LED de colores y una señal acústica, lo que simplifica el rastreo de cableado y la detección de fallos de masa.
VENTAJAS
LIMITACIONES
Aplicación y funcionalidad
El TopDiag P100 ofrece una serie de modos de medición y prueba para el trabajo de diagnóstico diario en la electrónica del vehículo.

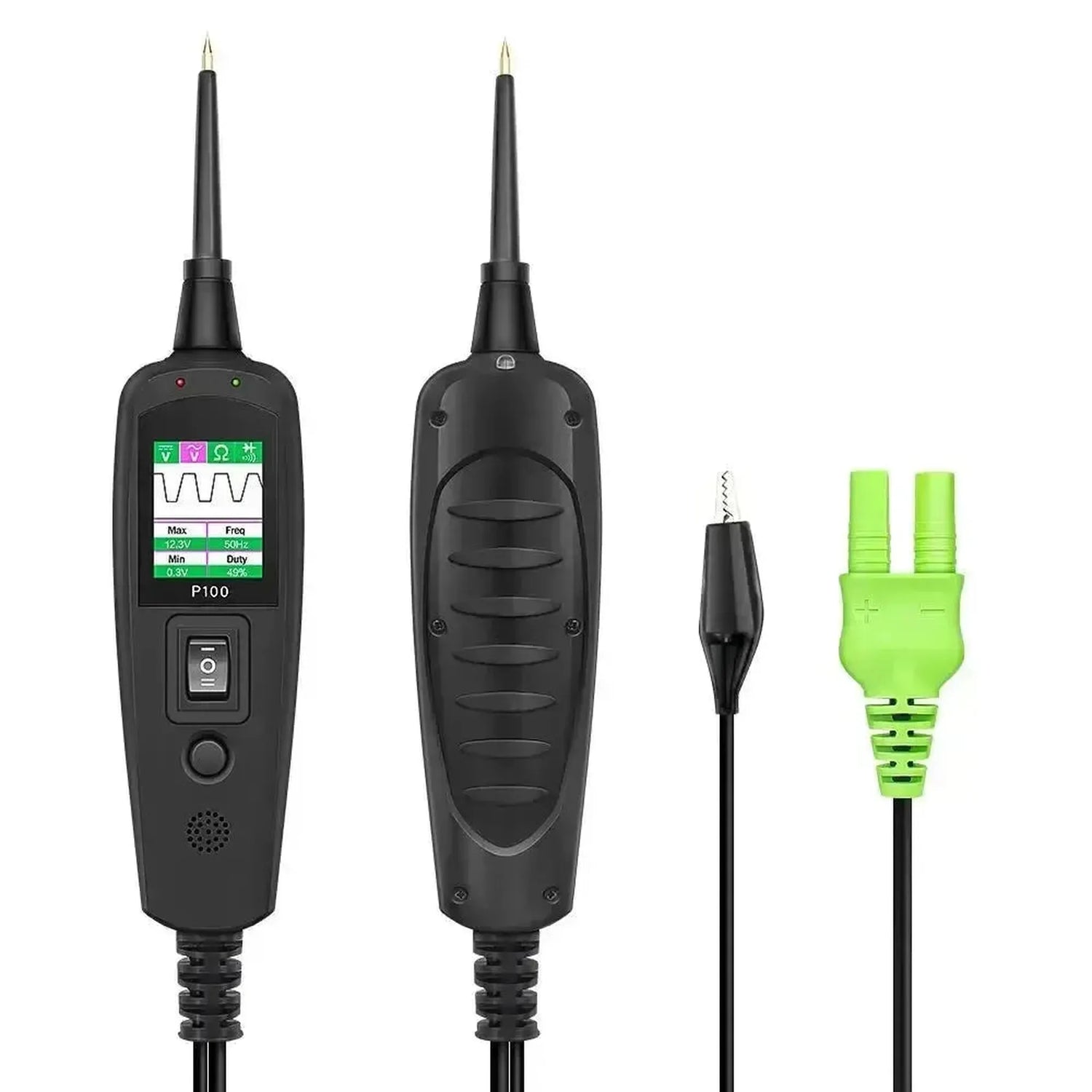

- Medición de tensión AC/DC: Mide directamente voltaje continuo y alterno en el circuito. En modo AC, también se muestran la frecuencia y el ciclo de trabajo.
- Prueba de resistencia y diodos: Verifica la continuidad del cableado, incluyendo indicación OL en caso de circuito abierto, y comprueba la dirección de conducción correcta y la tensión inversa de los diodos en el sistema eléctrico.
- Detección de polaridad: Identifica inmediatamente si un cable toca el positivo, la masa o no tiene conexión, respaldado por un indicador LED rojo o verde en la carcasa.
- Control de masa y contacto: Detecta conexiones de masa deficientes. El probador emite una señal de advertencia ante una alta resistencia de transición hacia el chasis, sin necesidad de realizar una medición de caída de tensión complicada.
Funciones especiales y capacidades
Este modelo cuenta con capacidades de prueba activa y protecciones integradas que hacen que el diagnóstico y la localización de averías sean más eficientes.
- Activación de componentes: Permite aplicar directamente tensión de batería o masa a un componente a través del interruptor basculante para verificar su funcionamiento físicamente, tanto montado como desmontado.
- Protección contra cortocircuitos: Equipado con un disyuntor automático interno. Cuando se activa un circuito con cortocircuito, el probador se desconecta para evitar daños en la electrónica interna y el cableado del vehículo.
- Rastreo y localización de cortocircuitos: Permite al técnico verificar el cableado paso a paso y encontrar el punto exacto de una conexión a masa, sin necesidad de reemplazar fusibles constantemente.
- Prueba de iluminación de remolque: Ofrece funcionalidad para verificar directamente los pines y conexiones en cajas de conectores de remolque en busca de positivo y masa.

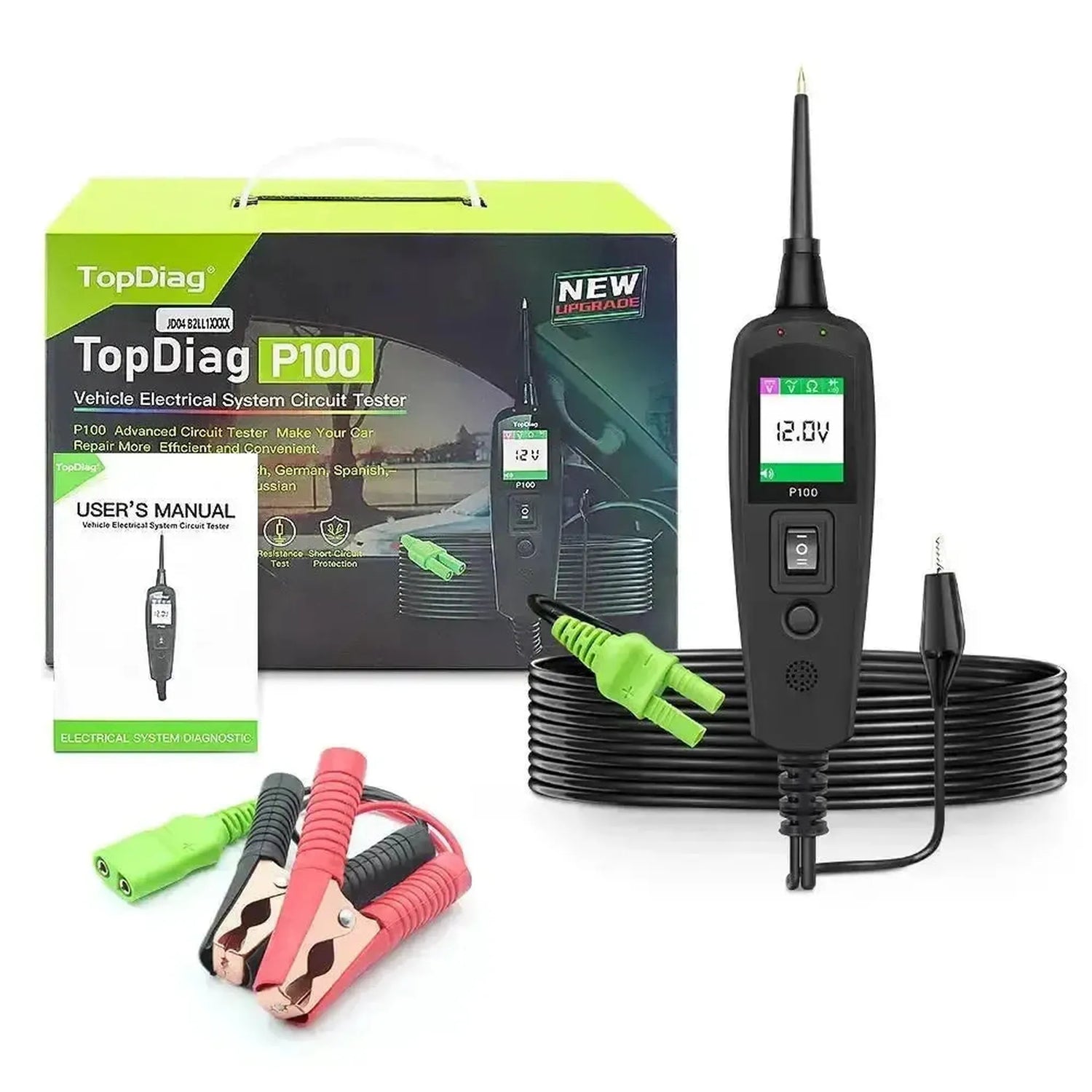

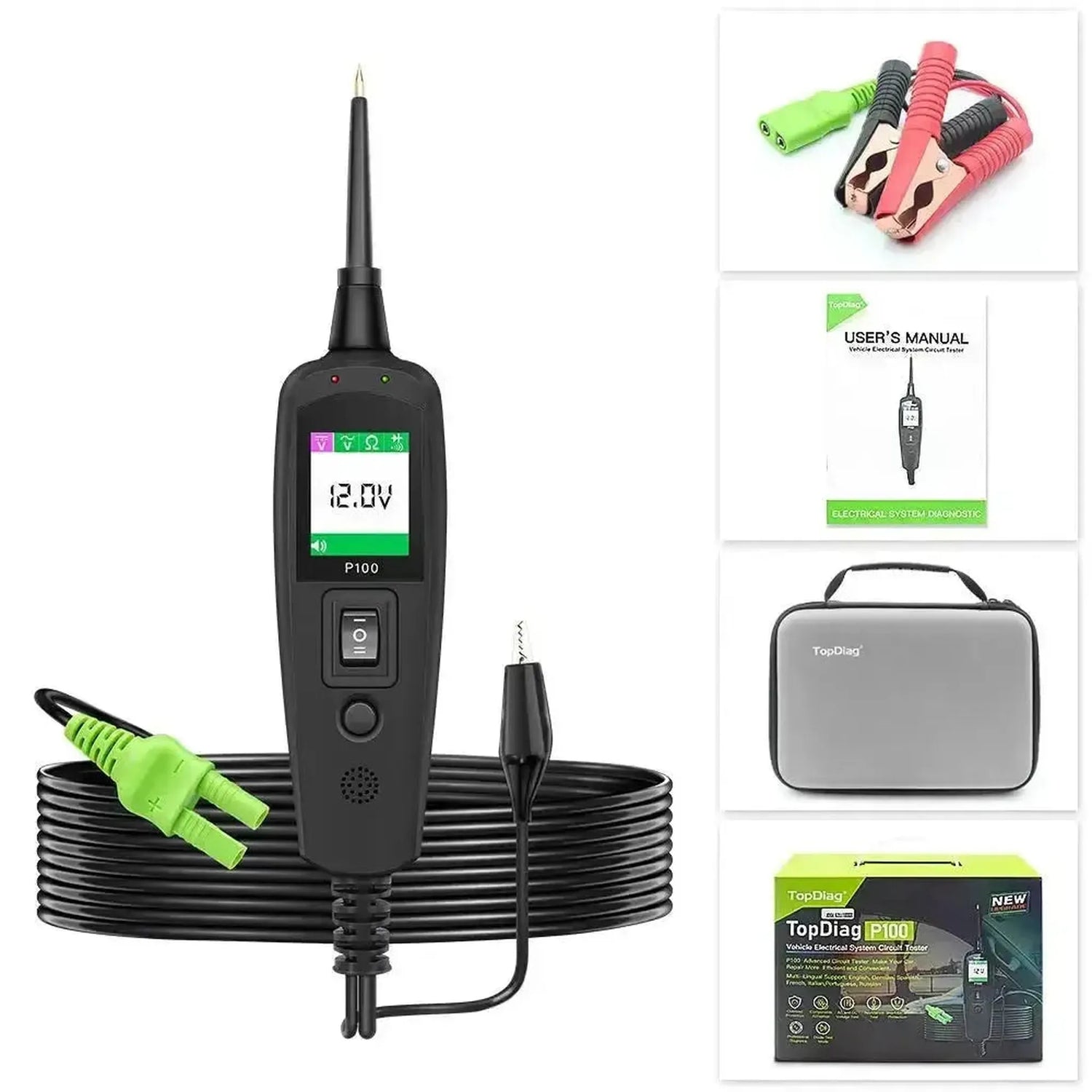

Contenido del embalaje
- 1x Probador de circuitos TopDiag P100
- 1x Cable de extensión de 10 metros

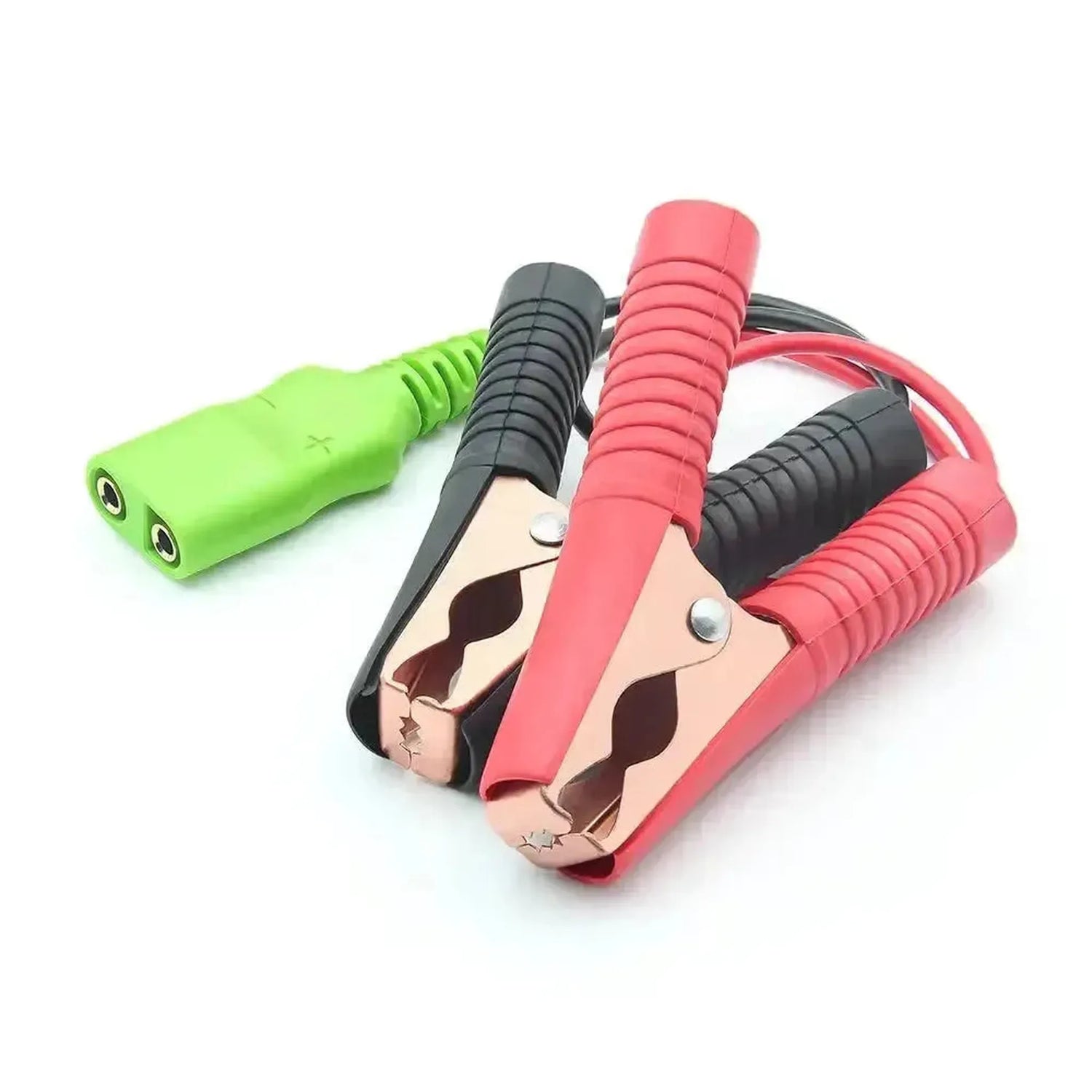

- 1x Cable adaptador de pinza de batería
- 1x Cable adaptador de encendedor de cigarrillos

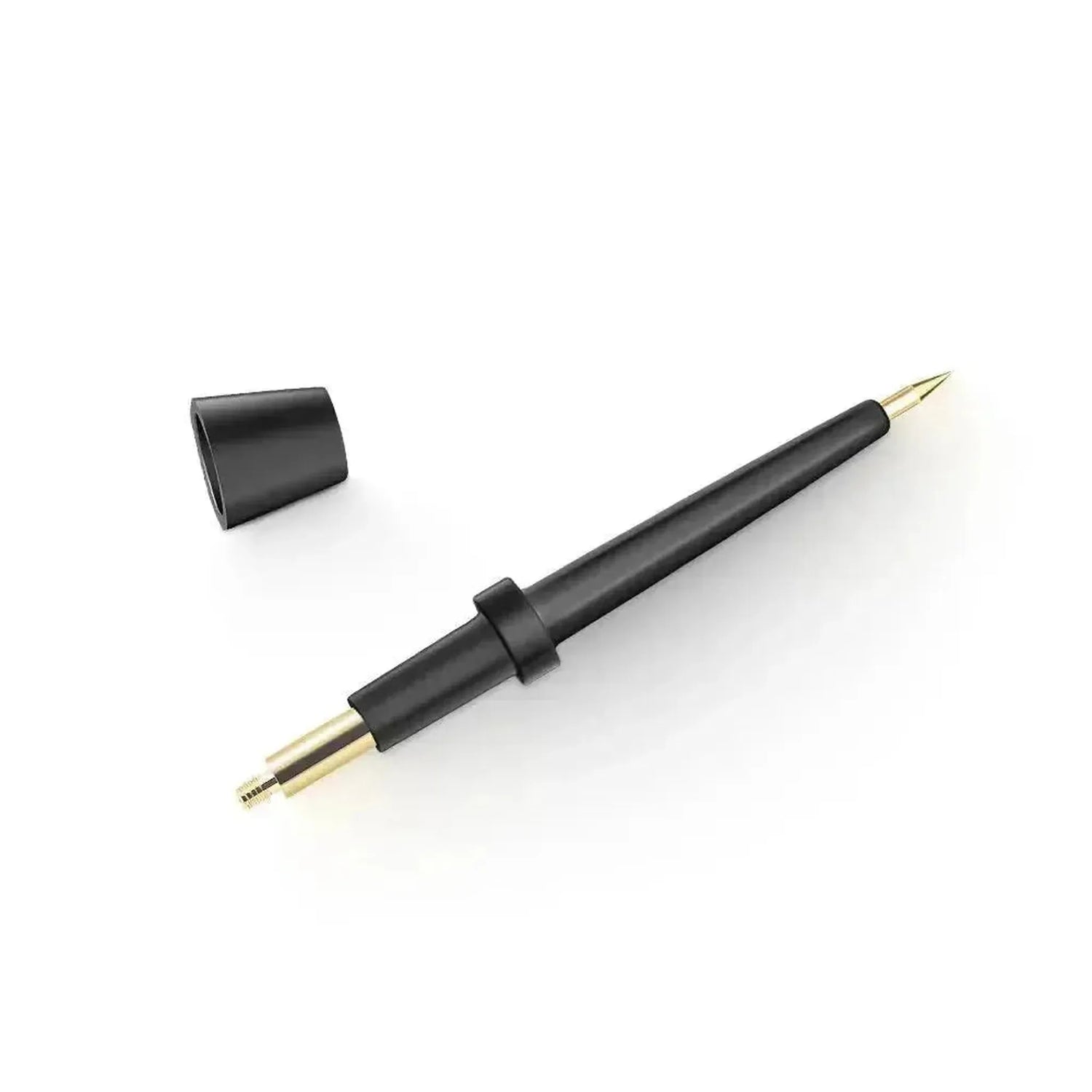

- 1x Sonda de prueba desmontable

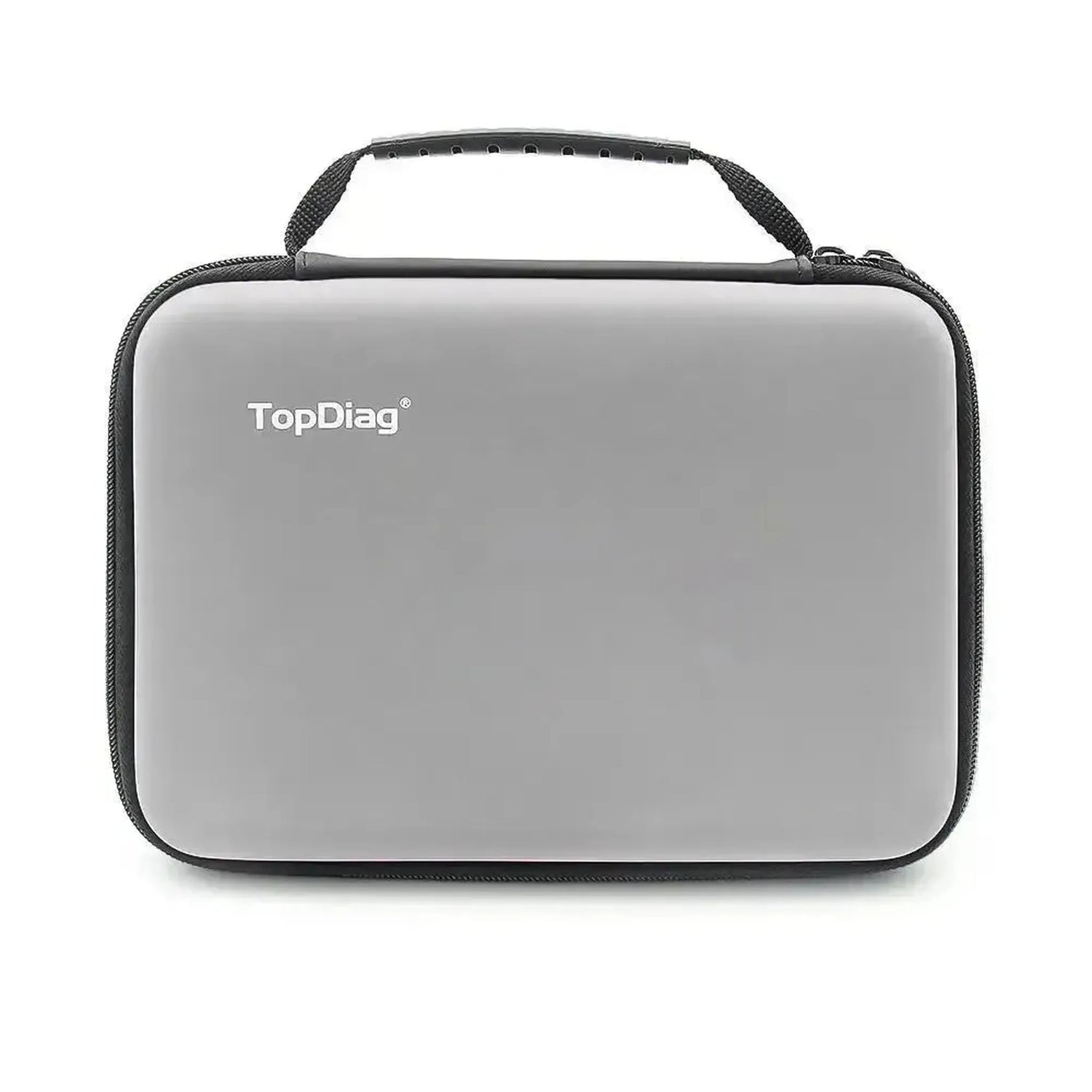

- 1x Maletín de almacenamiento de plástico
Especificaciones técnicas
| Especificación | Descripción |
|---|---|
| Marca | TopDiag |
| Modelo | P100 |
| Compatibilidad, voltaje | Sistemas de 6V - 30V DC |
| Modos de prueba | Voltaje continuo, voltaje alterno, resistencia y diodo |
| Tipo de pantalla | Pantalla TFT a color |
| Longitud del cable de extensión | 10 metros |
| Protección | Interruptor automático integrado contra sobrecarga y cortocircuito |
| Idiomas | Menú multilingüe |
| Otras características | Lámpara de trabajo LED integrada con tonos ajustables |
| Número de artículo | B0178 |
