Topdon Phoenix Scope | Osciloscopio (4 canales)

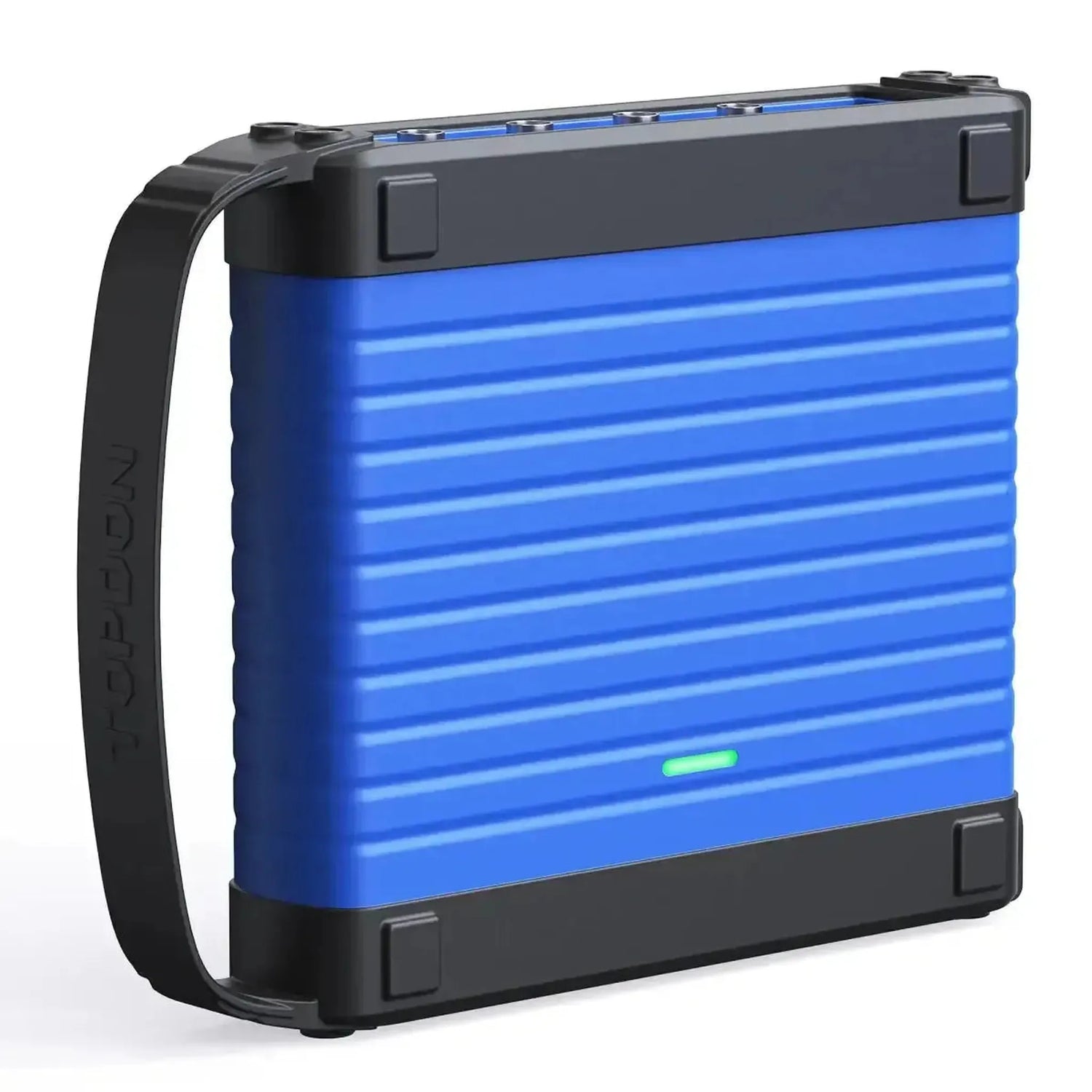

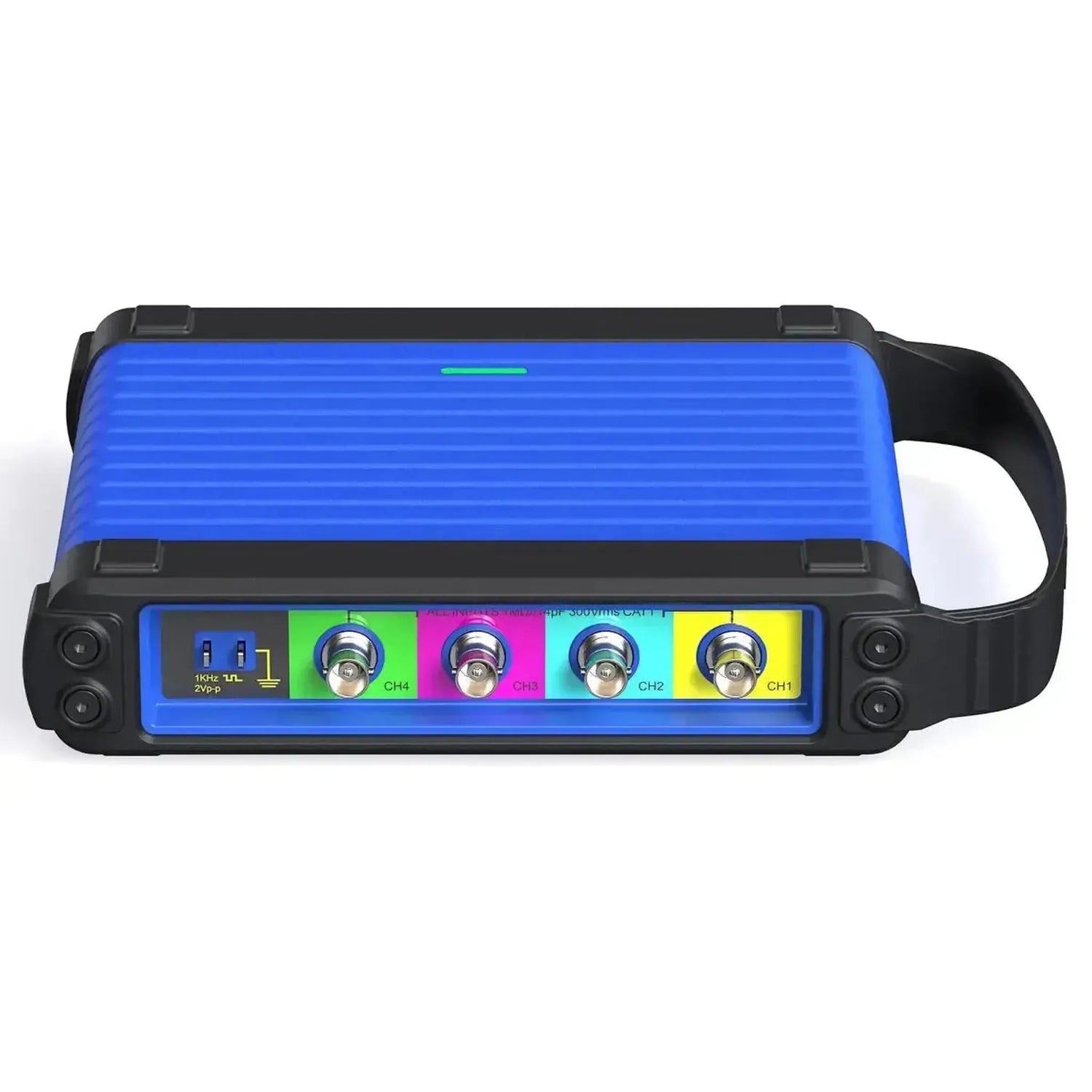

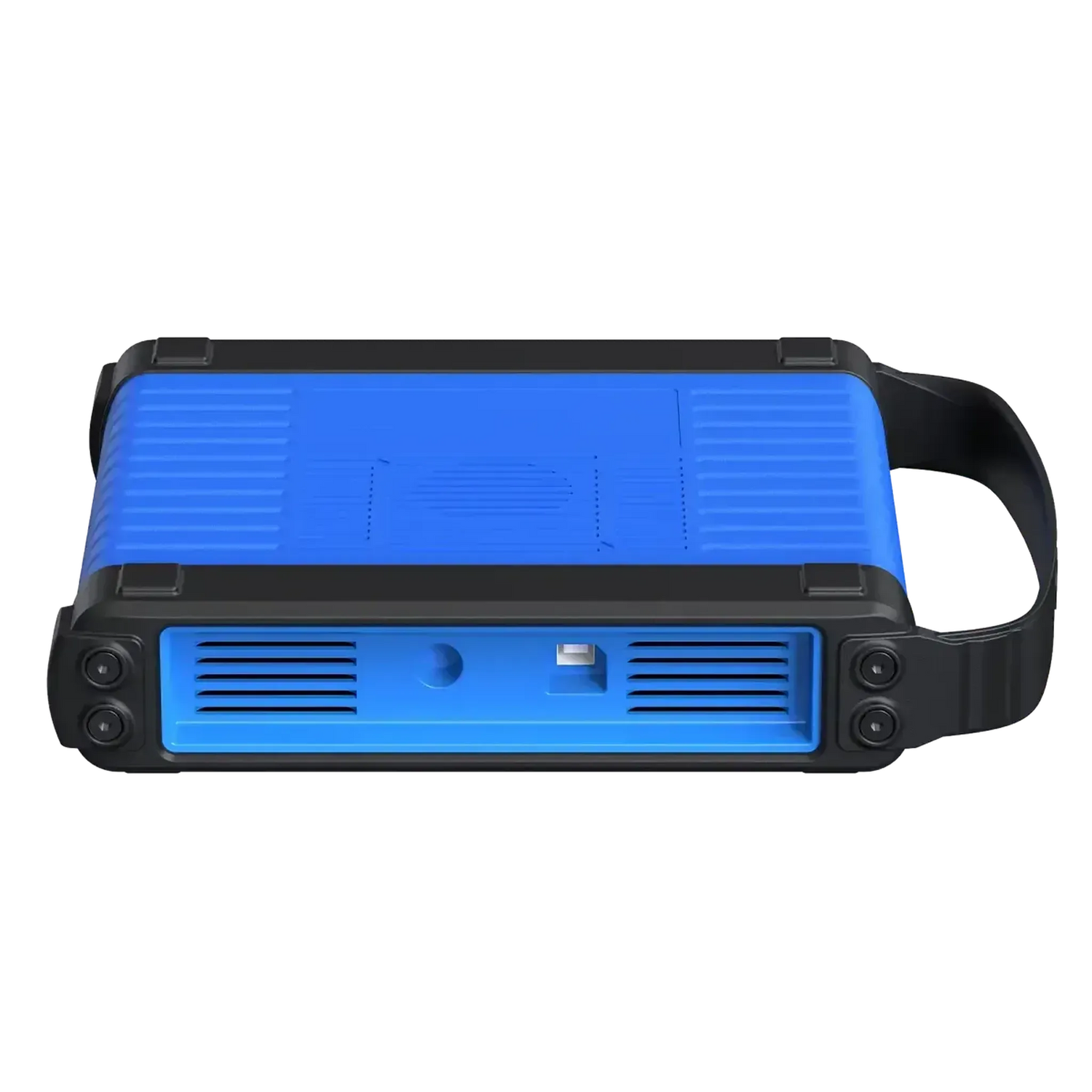

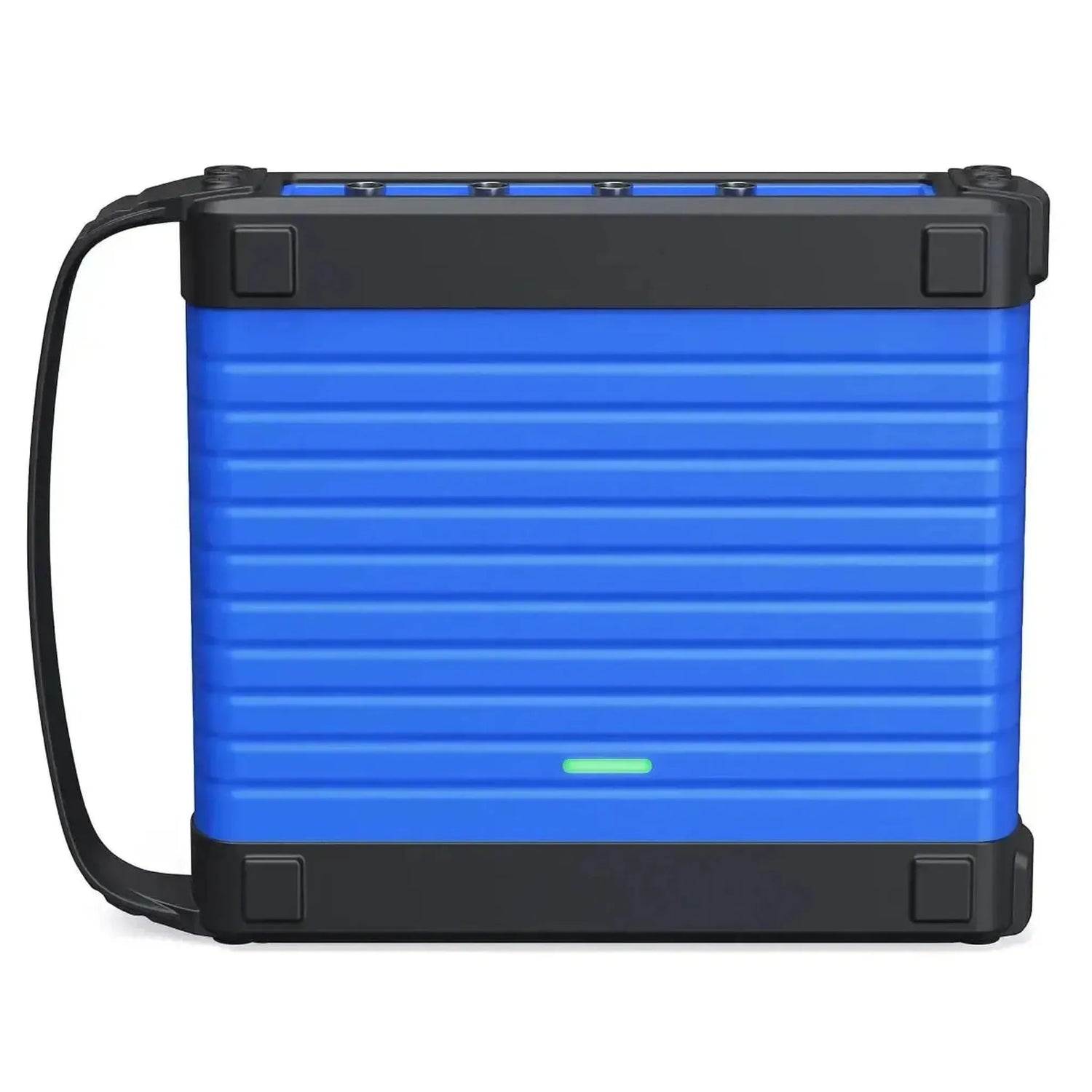

De Topdon Phoenix Scope es un osciloscopio de 4 canales diseñado para diagnosticar problemas complejos en la electrónica y cableado automotriz. Este dispositivo funciona como módulo de expansión para las tabletas de diagnóstico de la serie Topdon Phoenix y cuenta con un ancho de banda de 100 MHz y una velocidad de muestreo de 1 GSa/s. Captura señales de circuito y formas de onda, permitiendo a los técnicos realizar observaciones detalladas y análisis de fallos, incluyendo la detección de averías intermitentes gracias a su largo tiempo de muestreo.

El osciloscopio dispone de una profundidad de memoria de 50 Mpts, lo que permite visualizar tanto una vista general de la señal como hacer zoom en los detalles. El sistema admite 23 tipos de mediciones automáticas y funciones de disparo avanzadas, como flanco y ancho de pulso. Los usuarios pueden grabar, reproducir y realizar operaciones matemáticas en las formas de onda, incluyendo suma, resta, multiplicación, división y Transformada Rápida de Fourier (FFT). Los ajustes del sistema se pueden guardar como archivos de configuración y cargar directamente para un uso repetido.

Aplicación y funcionalidad:

Este osciloscopio está diseñado para realizar análisis detallados de señales electrónicas en vehículos. Las funcionalidades incluyen:

• Pruebas específicas del vehículo: Pruebas preprogramadas para circuitos, sensores, actuadores, encendido y redes de comunicación (como CAN y LIN) con parámetros específicos para diversos modelos de vehículos.
• Mediciones automáticas: Ofrece 23 mediciones automáticas diferentes que se pueden seleccionar con un solo clic, simplificando el ajuste manual de parámetros.
• Funciones de disparo avanzadas: Amplias capacidades de disparo para capturar y analizar formas de onda estables de señales complejas.
• Profundidad de memoria elevada: Una profundidad de 50 Mpts permite capturar información detallada de la señal y hacer zoom sin pérdida de datos.
• Grabación y reproducción: Las formas de onda se pueden grabar y guardar en un formato específico para análisis y comparación posterior.
• Operaciones matemáticas: Admite diversas funciones matemáticas (suma, resta, multiplicación, división) y FFT para análisis profundo de señales.
• Control con cursores: Cursores horizontales y verticales independientes y seguimiento de cursor para mediciones precisas en la forma de onda.

Contenido del embalaje:

• 1x Topdon Phoenix Scope
• 2x Cable BNC a conector banana
• 2x Sonda de osciloscopio
• 8x Pinzas de cocodrilo (4x rojo, 4x negro)
• 1x Set de sondas back-pinning
• 1x Cable USB Type-C
• 1x Manual de usuario

Especificaciones técnicas:
