El kit de cables Topdon TopScan Moto 3-en-1 es un conjunto de expansión física para realizar diagnósticos de vehículos en diversas marcas de motocicletas. El propósito de este juego de cables es crear una conexión confiable entre un escáner de diagnóstico OBD2 estándar de 16 pines y los puertos de datos específicos de cada marca de motocicleta. El conjunto se caracteriza por cables adaptadores con la configuración exacta de pines de hardware para enrutar correctamente las señales de comunicación K-line y CAN-bus desde la unidad de control del motor (ECU) hacia el equipo de prueba.
Al conectar, el cableado interno convierte la asignación específica de pines del conector del vehículo mecánica y eléctricamente hacia la conexión OBD2 J1962 estandarizada. Esto permite leer, codificar y borrar fallos con equipos universales. Para sistemas de motocicletas que no suministran alimentación de 12V a través de su propio puerto de diagnóstico, el sistema utiliza un cable adaptador de 3 pines con bornes de batería integrados. De esta manera, el voltaje de funcionamiento se obtiene directamente de la batería del vehículo, garantizando una alimentación estable para el equipo de diagnóstico durante los procesos de diagnóstico activos.
VENTAJAS
CONSIDERACIONES IMPORTANTES
Aplicaciones y funcionalidades
Este kit adaptador permite conectar equipos de diagnóstico universales a redes de motocicletas cerradas y específicas de cada marca para establecer comunicación de datos.
- Conversión de señal OBD2: Convierte la configuración específica de pines de los conectores del vehículo mecánica y eléctricamente hacia el formato OBD2 hembra estándar de 16 pines, permitiendo que se conecten enchufes OBD estándar.
- Alimentación externa: Suministra a través de los bornes de cocodrilo integrados un voltaje de funcionamiento constante de 12V al equipo de diagnóstico conectado al leer motocicletas antiguas que no proporcionan alimentación a través del puerto de diagnóstico.
- Transferencia de protocolo de hardware: Facilita la asignación correcta de cables para transmitir sin errores señales de comunicación como CAN Alto, CAN Bajo y K-line entre la unidad de control del motor y el equipo de diagnóstico.
Funciones y capacidades especiales
El kit de cables contiene construcciones específicas para organizar las sesiones de diagnóstico en el taller de manera más eficiente y segura.
- Diseño de cable Y combinado: Agrupa los conectores de 4 pines y 6 pines más utilizados para Harley-Davidson en un único cable adaptador universal, garantizando que siempre tengas el conector correcto a mano sin necesidad de cambiar cables.
- Portafusibles integrado: La conexión de pinza de batería está equipada con un fusible estándar reemplazable en el cable positivo. Esto protege tanto el dispositivo de diagnóstico como el circuito eléctrico de la motocicleta contra picos de tensión y cortocircuitos durante las pruebas.

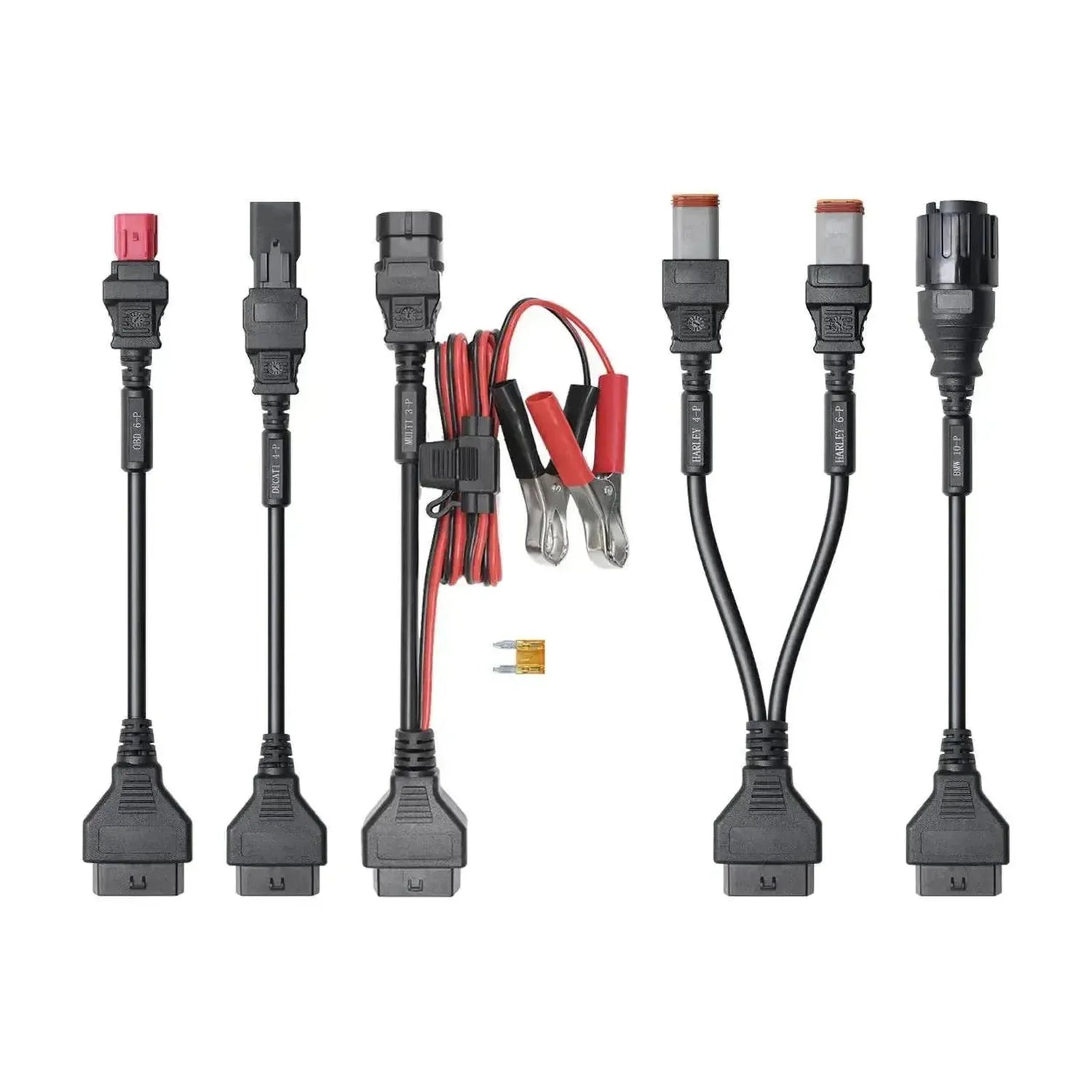

Contenido del paquete
- 1x Kit de cables Topdon TopScan Moto 3 en 1
- 1x Cable adaptador OBD 6-P (rojo)
- 1x Cable adaptador DUCATI 4-P
- 1x Cable adaptador MULTI 3-P con pinzas de batería 12V
- 1x Cable adaptador Y HARLEY 4-P y 6-P
- 1x Cable adaptador BMW 10-P
- 1x Fusible de repuesto
Especificaciones técnicas
| Especificación | Descripción |
|---|---|
| Marca del producto | Topdon |
| Modelo del producto | Kit de cables Topdon TopScan Moto 3 en 1 |
| Conector lado escáner | OBD2 16 pines (J1962) hembra |
| Conectores de motocicleta | BMW 10 pines, Harley 4 pines, Harley 6 pines, Ducati 4 pines, OBD 6 pines, Multi 3 pines |
| Protocolos compatibles | Paso directo para CAN-bus y K-line (según el escáner) |
| Método de alimentación | A través del puerto de diagnóstico del vehículo o mediante pinzas de batería 12V incluidas |
| Protección eléctrica | Fusible integrado en el cable de alimentación externa |
