Descubra productos similares: Cables adaptadores OBD para vehículos y conectores, Cables adaptadores y conectores Jaltest, Jaltest
Jaltest  |  SKU: JDC556A

Jaltest (JDC556A) | Cable Adaptador Hyundai Robex OBD 4 pines a OBD2 16 pines | Maquinaria de Construcción y Terreno

€227,95 incl.
€188,39 excl.

Garantía directa a través de AsTools

Tramitamos los casos de garantía directamente, de forma rápida y sin intermediarios del fabricante. Gracias a nuestro propio almacén de repuestos y experiencia técnica, generalmente podemos ayudarle de inmediato. Solo en casos excepcionales enviamos el producto al proveedor.

2 años de garantía en todos los productos

Al igual que todos nuestros productos, este artículo se suministra con 2 años de garantía de fábrica. De esta forma, usted dispone de cobertura garantizada en cuanto a calidad y servicio a largo plazo.

Devoluciones sencillas

Puede solicitar su devolución fácilmente a través de su cuenta. Le enviaremos la etiqueta de devolución por correo electrónico. Los gastos de envío de la devolución corren por su cuenta.

Servicio de atención al cliente profesional

Nuestros expertos están listos para ayudarle de forma rápida y profesional, tanto en línea como en nuestra tienda física. ¿Tiene alguna pregunta? ¡No dude en ponerse en contacto con nosotros!

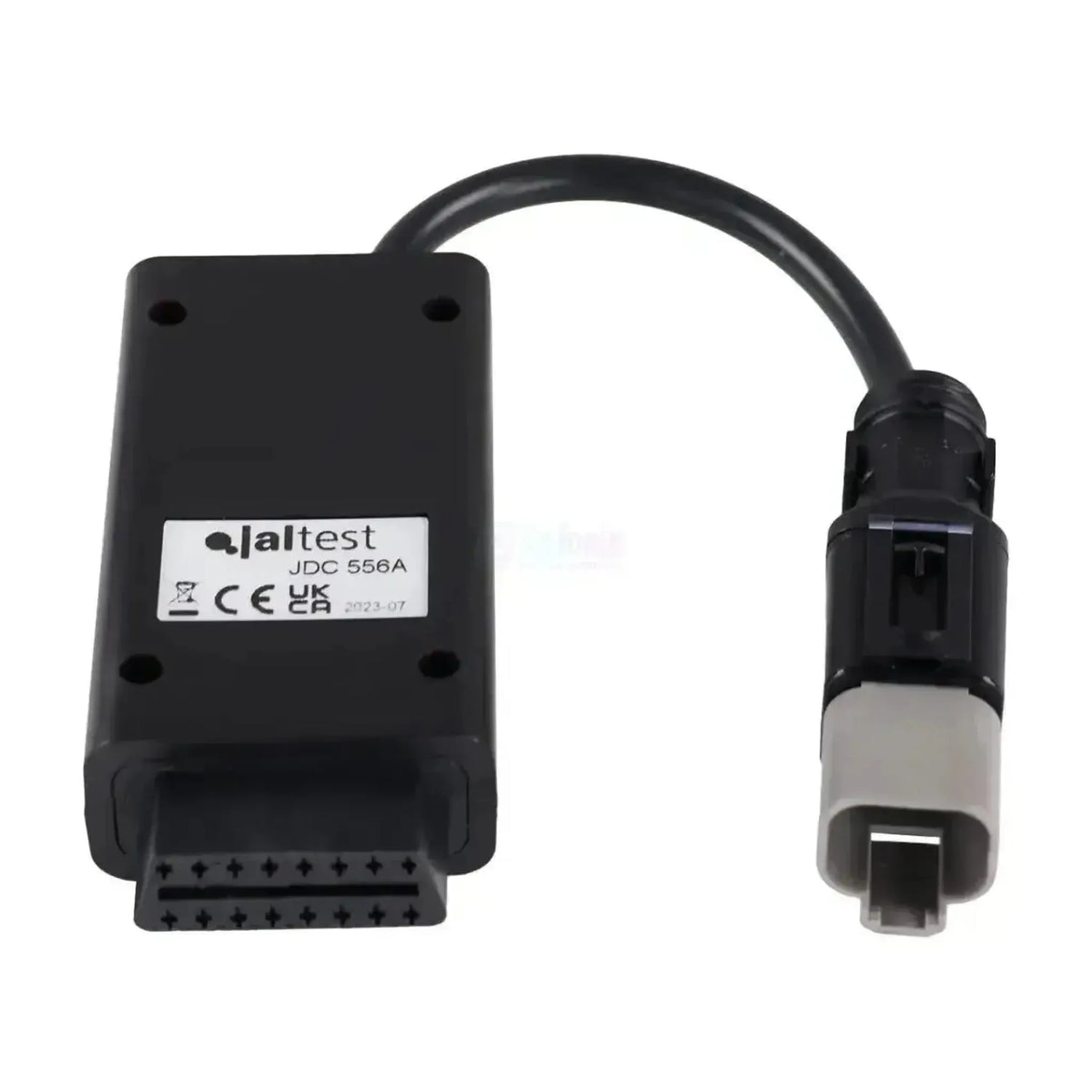

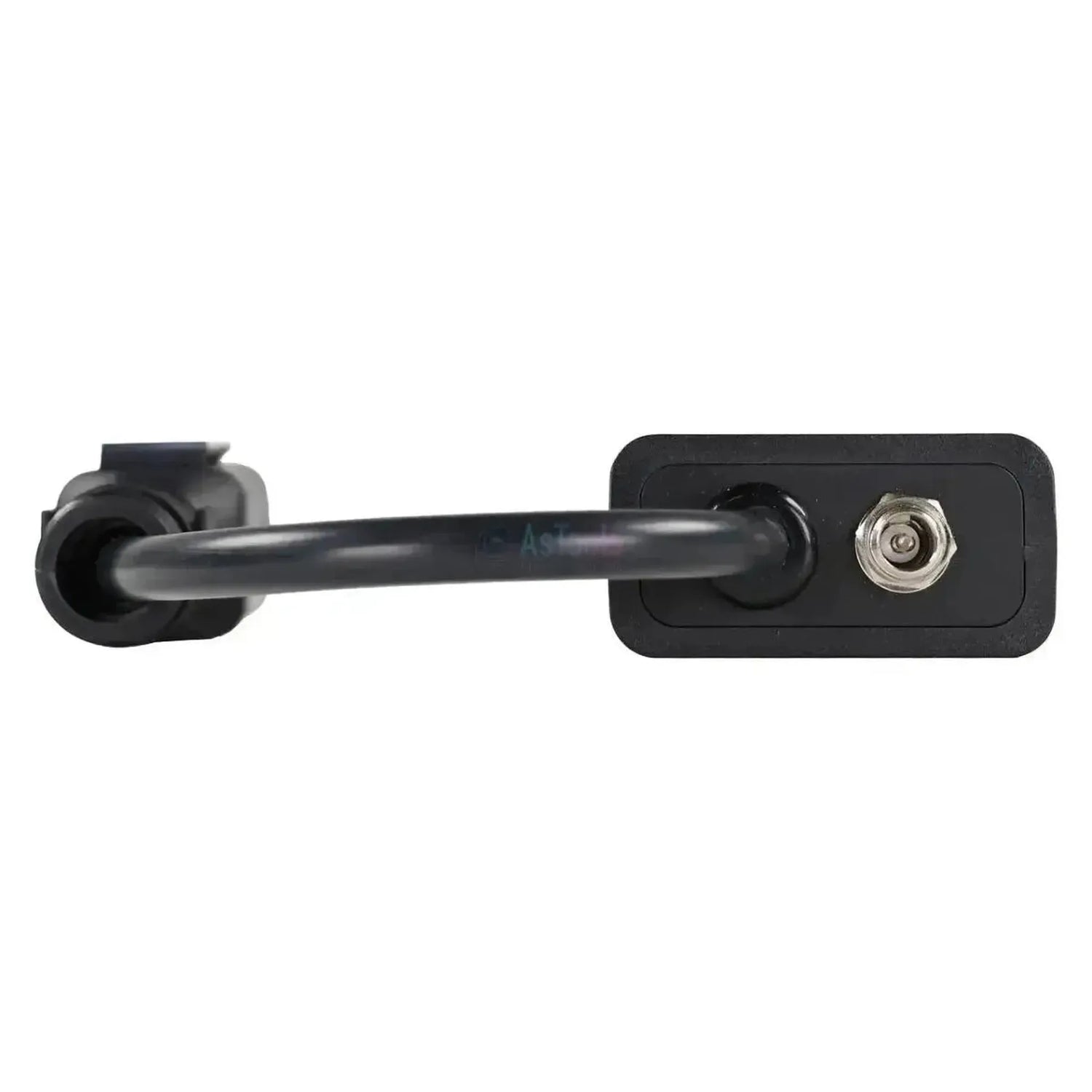

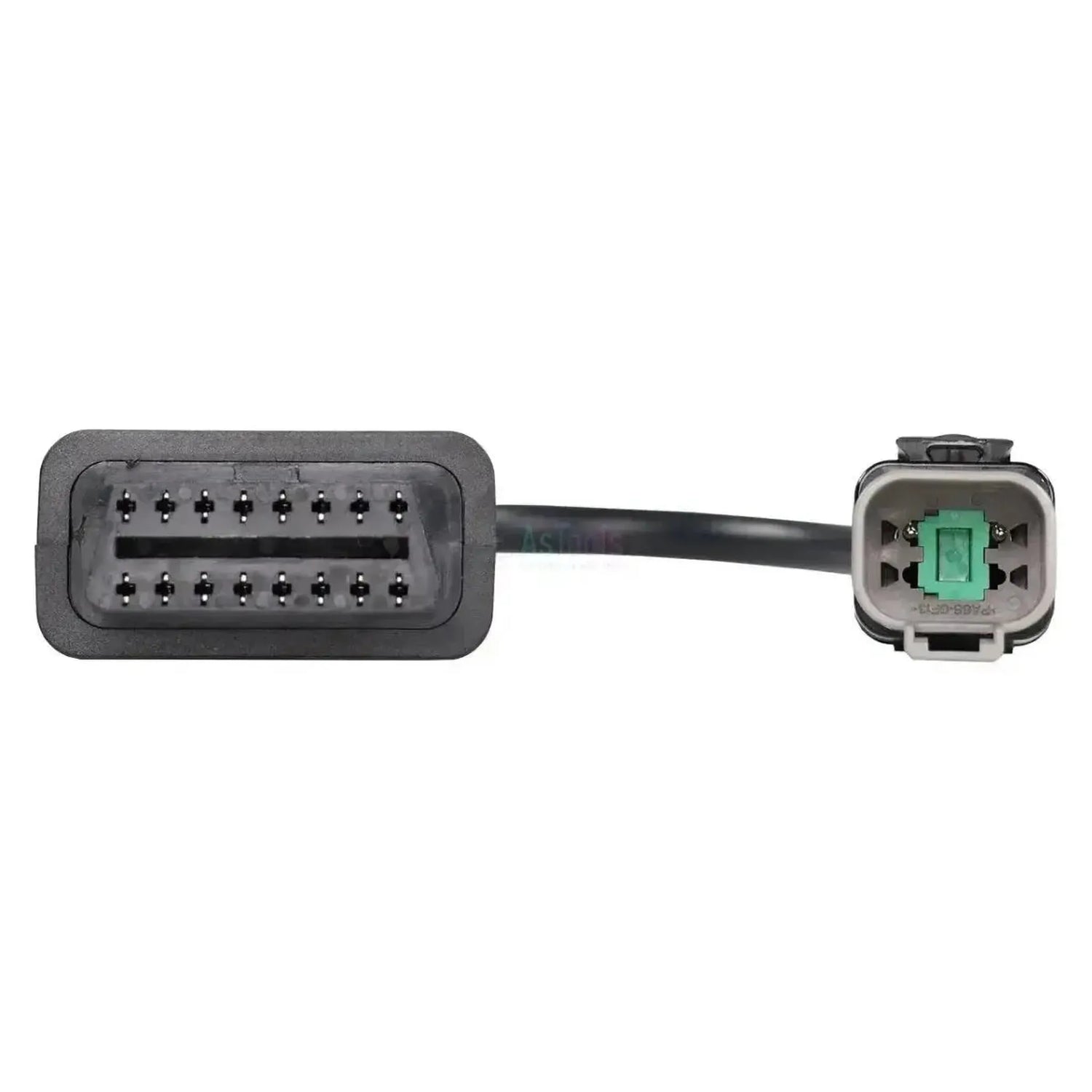

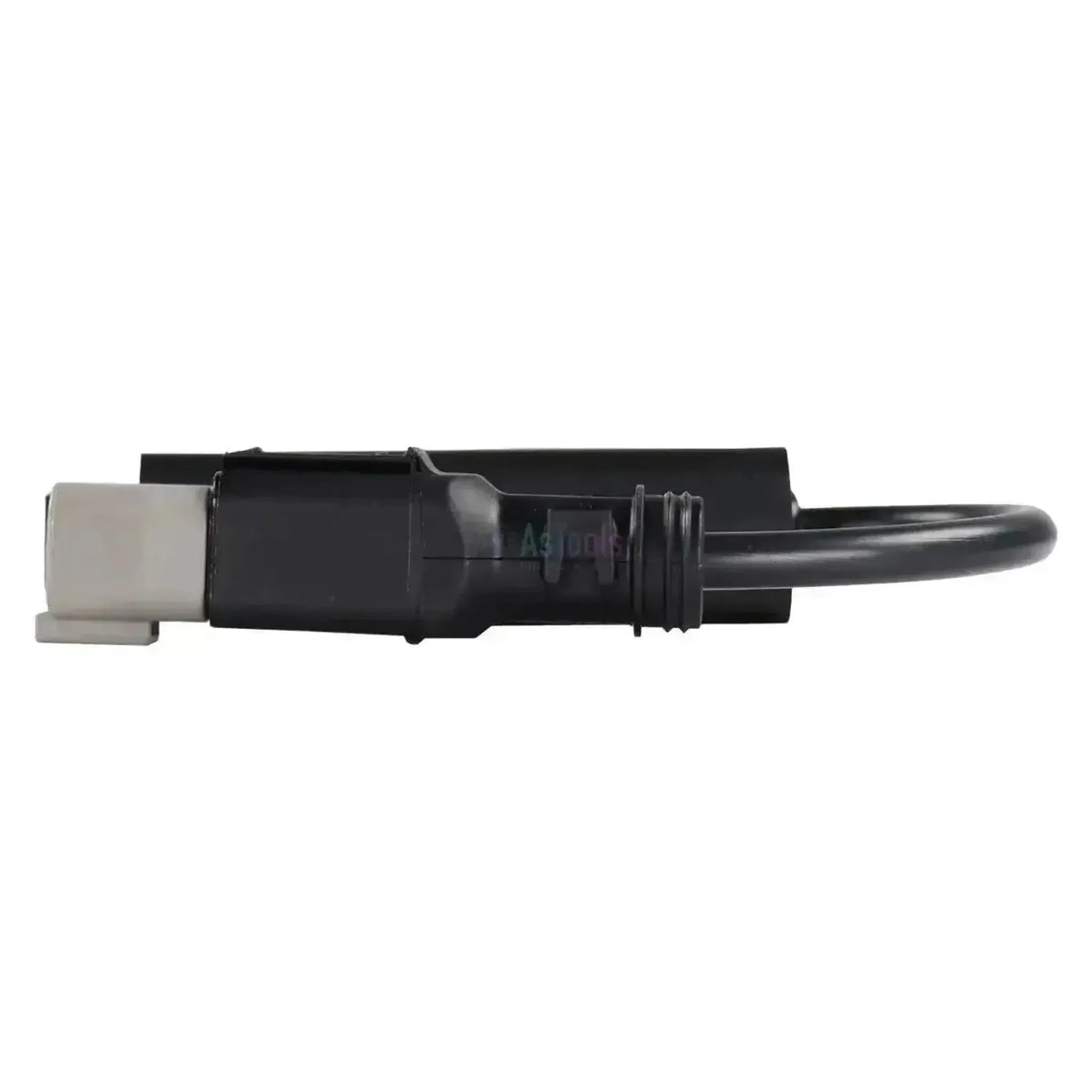

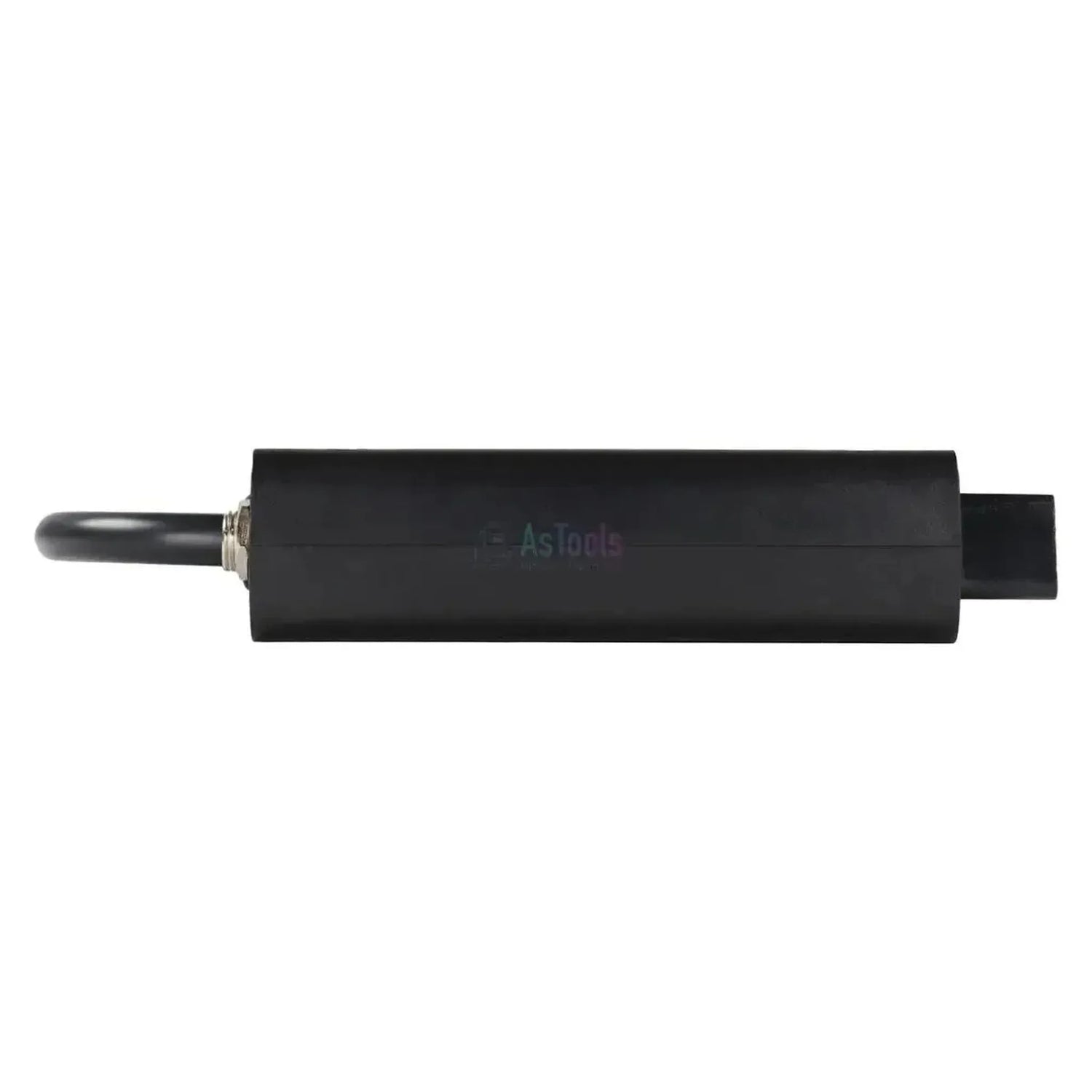

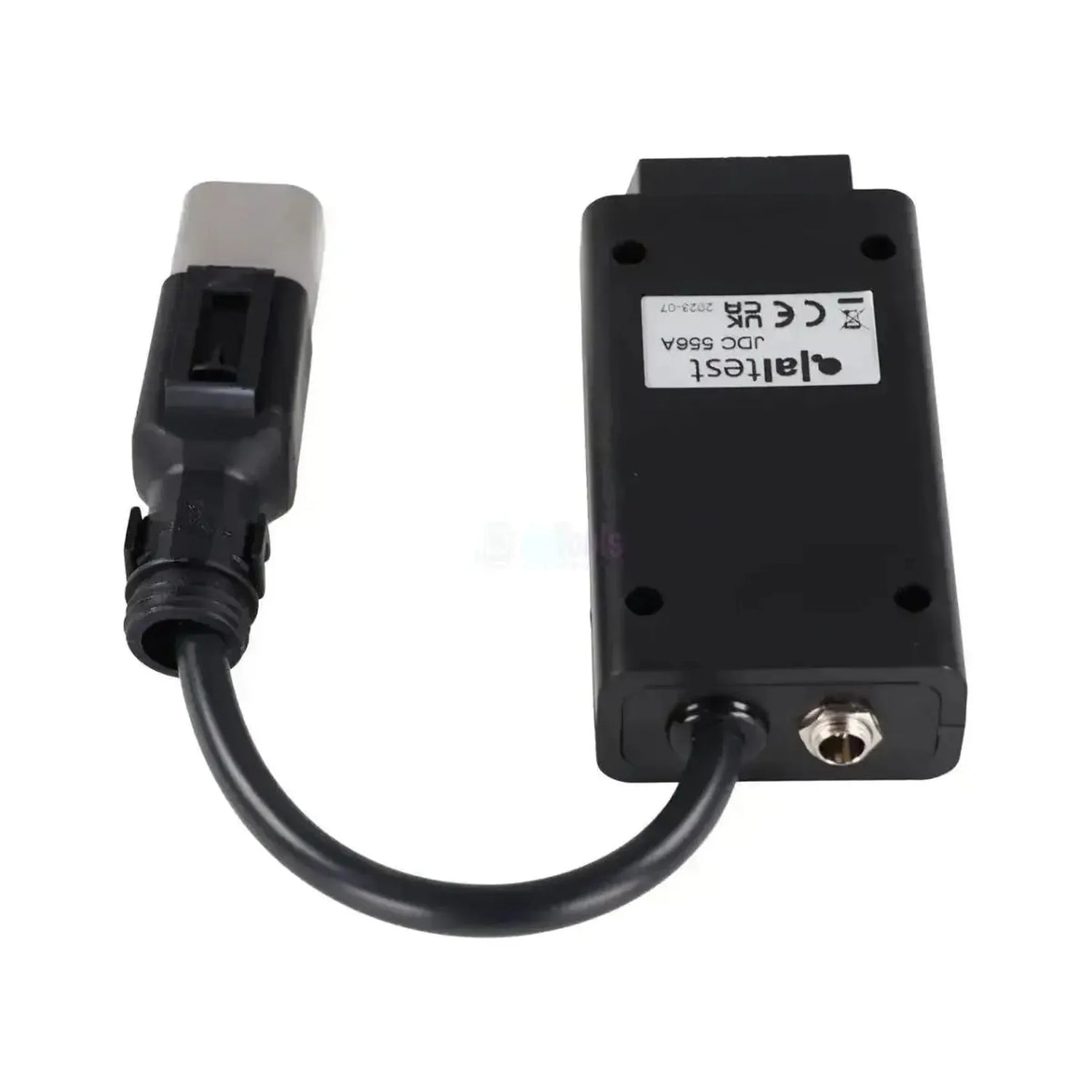

El Jaltest JDC556A conecta los equipos de la marca Conector de diagnóstico de 4 pinesdeHyundai CE Serie 8 con el 16-pins OBD2-conexión de su equipo de diagnóstico. En el lado de la máquina hay un conector rectangular con unsoporte de contactos gris claro, un cuña de bloqueo verde y una entrada de cable recta. Desde ese conector corre 30 cm cable hacia un carcasa de plástico negro donde se encuentra la conexión OBD2.

Una vez establecida la conexión, se alcanza Software Jaltestde unidad de control central de la máquinaMCM, donde se encuentran las funciones de la máquina y el memoria de fallos de la excavadora o cargadora. En máquinas con motor Cummins, se añade la unidad de control del motor ECM Cummins en, que en una SAE J1708- y unSAE J1939-evita; cuál de los dos se incluye determina a través de qué bus de datos funciona el equipo. El cable está diseñado para la Jaltest Link V8.1 y se incluye en Jaltest OHW (Máquinas fuera de carretera).

VENTAJAS

✔Alcanza el MCM, la unidad de control central de la máquina en la que Jaltest realiza el diagnóstico de laCE 8-serie realiza.
✔En máquinas con motor Cummins, la ECM Cummins también está incluida en la cobertura, tanto en versión SAE J1708 como SAE J1939.
✔Además de códigos de fallo, también valores de medición y datos de mantenimiento, con un informe de servicio de la máquina.
✔Con 30 cm lo suficientemente corto para permanecer colgado en la conexión, y diseñado para Jaltest Link V8.1.

PUNTOS IMPORTANTES

✕Solo para el conector de 4 pines con el portapines gris claro y la cuña de bloqueo verde; la serie CE 9 tiene una conexión redonda de 9 pines.
✕Esta versión termina en 16-pins OBD2; el JDC572.9 para la serie CE 9 termina en un DB26 de 26 pines y por lo tanto se conecta a una entrada diferente.
✕Las unidades de control presentes varían según la máquina: No todas las máquinas de la serie CE 8 tienen, además de la MCM, una gestión del motor legible.
✕El conector OBD2 se encuentra en una carcasa de plástico en el cable; tenga esto en cuenta en espacios reducidos alrededor de la toma de diagnóstico.

Aplicaciones y funcionalidades

A través de esta conexión accede con el software Jaltest a las unidades de control de la máquina. Los sistemas disponibles varían según el modelo y la versión. Las unidades que se detallan a continuación proceden de la cobertura Hyundai de Jaltest OHW.

Unidades de control a las que puede acceder

  • MCM, ordenador central de la máquina: El ordenador donde convergen las funciones de la máquina y la memoria de fallos.
  • ECM Cummins SAE J1708, control del motor: El control del motor Cummins con el bus de datos J1708 más antiguo.
  • ECM Cummins SAE J1939, control del motor: El control del motor Cummins con el bus CAN J1939 más moderno.

Lo que puede hacer

  • Leer y borrar códigos de fallo: Leer la memoria de fallos de la unidad de control, con descripción de la avería detectada.
  • Ver valores de medición: Los valores actuales de los sensores conectados a la unidad de control, en cifras y en gráfico.
  • Mantener el historial de mantenimiento: Los intervalos de mantenimiento y trabajos realizados, con un informe de servicio.
  • Realizar acciones adicionales: Los procedimientos extra que Jaltest ofrece por unidad de control, en la medida que estén disponibles para el sistema.

Vehículos y aplicaciones compatibles

Lo determinante es el conector, no el modelo. Este cable corresponde a las excavadoras y cargadoras Hyundai serie CE 8 con la toma de diagnóstico de 4 pines en la cabina. En maquinaria de construcción nunca se prescribió una toma de diagnóstico estandarizada, por lo que el año de fabricación aquí dice poco: el límite se establece según la generación de modelo.

Hyundai (generaciones CE):

  • Serie Hyundai CE 8: Conector de diagnóstico rectangular de 4 pines — este es el cable correspondiente.
  • Serie Hyundai CE 9: Conector de diagnóstico redondo de 9 pines — para este se utiliza el JDC572.9.
💡
Dato de interés: El conector de 4 pines se encuentra en la cabina. Las máquinas de construcción no están sujetas a obligaciones OBD; el límite se establece aquí según la generación de modelo — serie CE 8 frente a serie CE 9 — y no según el año de fabricación. Por lo tanto, compruebe en la máquina qué conector tiene antes de realizar su pedido.

Contenido del embalaje

  • 1x Jaltest (JDC556A) | Cable adaptador Hyundai Robex 4 pines OBD – 16 pines OBD2 | Máquina de terreno y construcción

Especificaciones técnicas

General

La marca del cable o del adaptador. Normalmente debe coincidir con la marca de su equipo de diagnosis.Marca
Jaltest
El tipo de producto: un cable adaptador suelto, un adaptador sin cable o un juego completo.Tipo de producto
Cable adaptador
En qué tipos de vehículos o máquinas puede usar el cable. Así comprueba rápidamente si se adapta a lo que llega a su taller.Tipos de vehículo
  • Maquinaria de obra

Compatibilidad

Con qué marca de equipo de diagnosis funciona el cable. Un cable de una marca normalmente no sirve para un equipo de otra marca.Equipo de diagnosis compatible
  • Jaltest
En qué versión de la interfaz Jaltest Link encaja el cable. Algunos cables solo funcionan con la V9 más reciente.Versión de Jaltest Link
  • Link V8.1
Qué módulo Jaltest necesita para usar el cable. Sin la licencia adecuada, el cable no funciona.Módulo de software Jaltest
  • OHW maquinaria de obra

Conexiones

El conector que se enchufa en el puerto de diagnosis del vehículo o de la máquina. Debe encajar exactamente.Conector del lado del vehículo
OBD de 4 pines
El conector del lado de su equipo de diagnosis o interfaz. Normalmente un conector OBD2 de 16 pines.Conector del lado del equipo
OBD2 de 16 pines

Funciones de diagnosis

Puede ver los valores reales de los sensores con el vehículo en marcha. Útil para localizar averías.Ver datos en tiempo real

Dimensiones y peso

La longitud del cable. Un cable más largo ofrece más libertad de movimiento con un puerto de difícil acceso.Longitud del cable
30 cm
Número de referencia
JDC556A

Otras especificaciones

Aplicación
Máquinas excavadoras y cargadoras Hyundai serie CE 8
Unidades de control
MCM (ordenador de máquina), ECM Cummins SAE J1708 y ECM Cummins SAE J1939 (motor)
