Jaltest  |  SKU: JDC536A

Jaltest (JDC536A) | Cable adaptador Komatsu 12 pines OBD – 16 pines OBD2 | Maquinaria de construcción y obras

€138,95 incl.
€114,83 excl.

Garantía directa a través de AsTools

Tramitamos los casos de garantía directamente, de forma rápida y sin intermediarios del fabricante. Gracias a nuestro propio almacén de repuestos y experiencia técnica, generalmente podemos ayudarle de inmediato. Solo en casos excepcionales enviamos el producto al proveedor.

2 años de garantía en todos los productos

Al igual que todos nuestros productos, este artículo se suministra con 2 años de garantía de fábrica. De esta forma, usted dispone de cobertura garantizada en cuanto a calidad y servicio a largo plazo.

Devoluciones sencillas

Puede solicitar su devolución fácilmente a través de su cuenta. Le enviaremos la etiqueta de devolución por correo electrónico. Los gastos de envío de la devolución corren por su cuenta.

Servicio de atención al cliente profesional

Nuestros expertos están listos para ayudarle de forma rápida y profesional, tanto en línea como en nuestra tienda física. ¿Tiene alguna pregunta? ¡No dude en ponerse en contacto con nosotros!

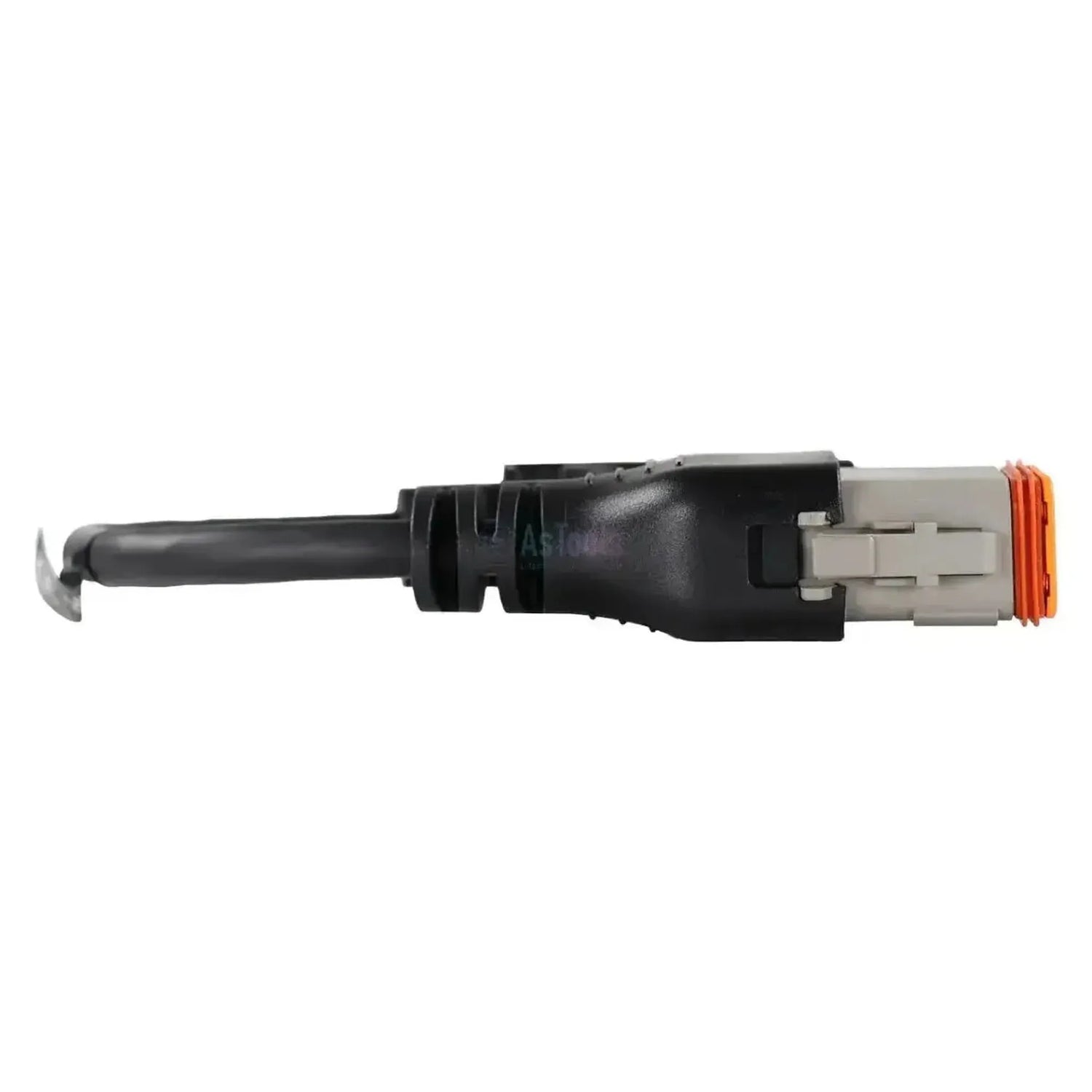

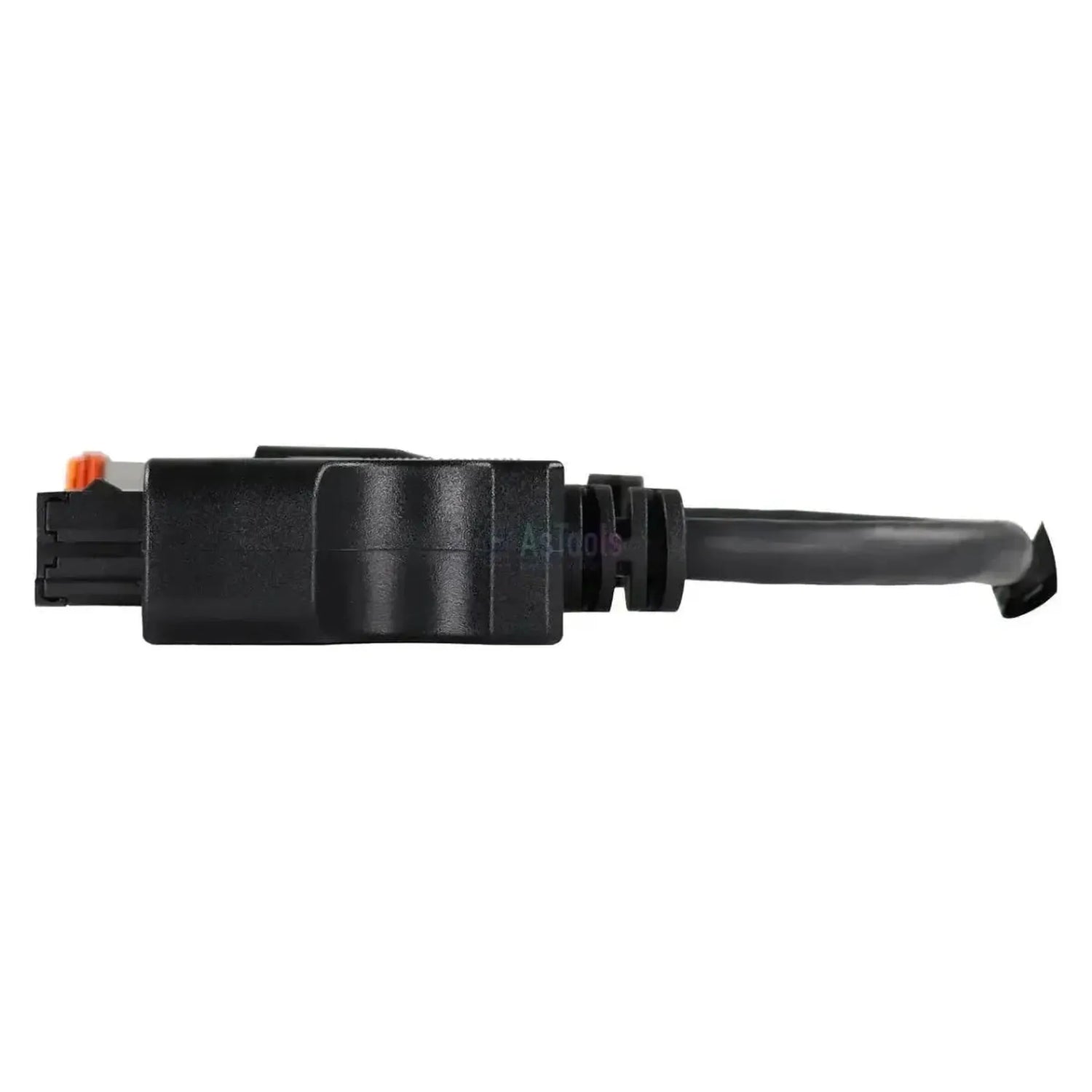

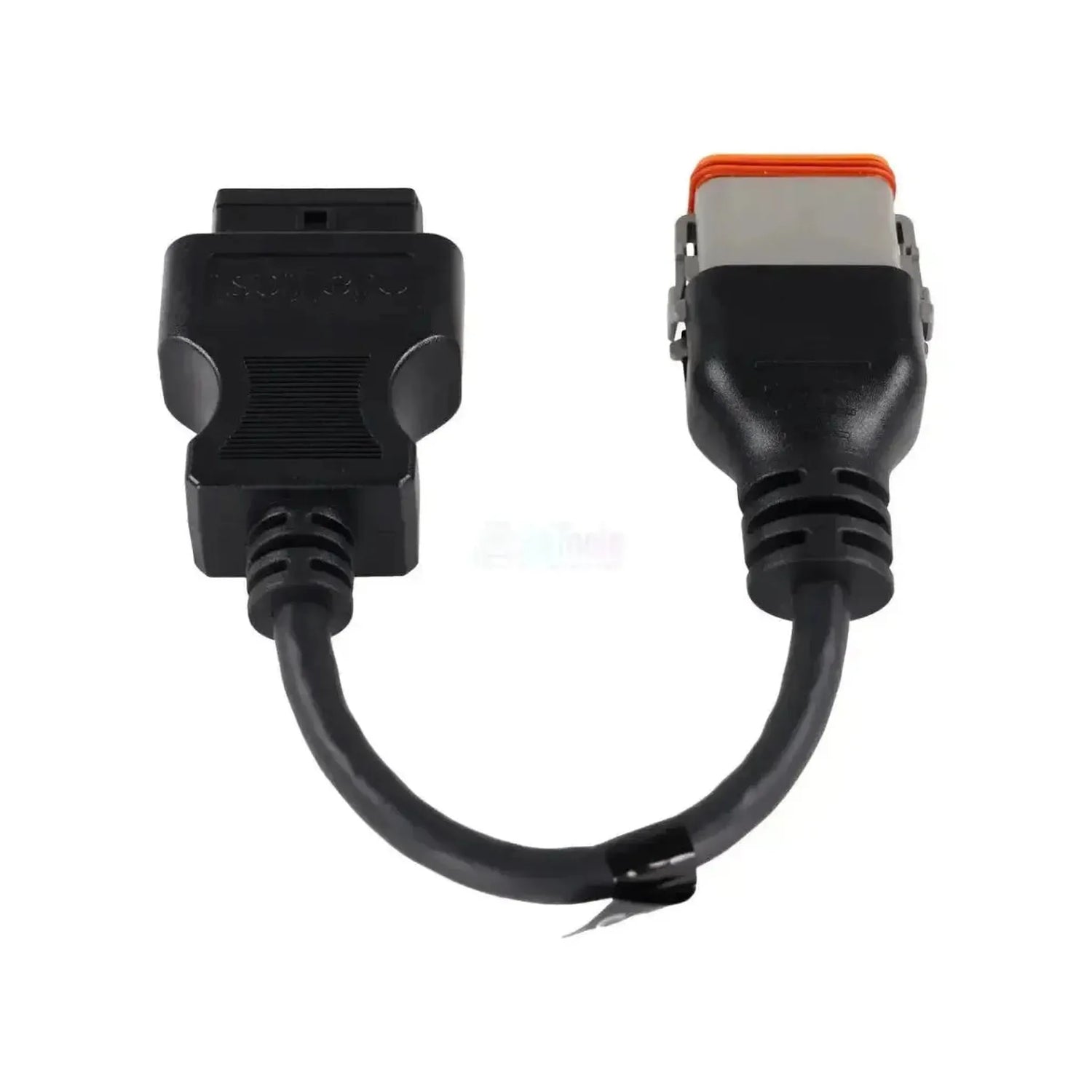

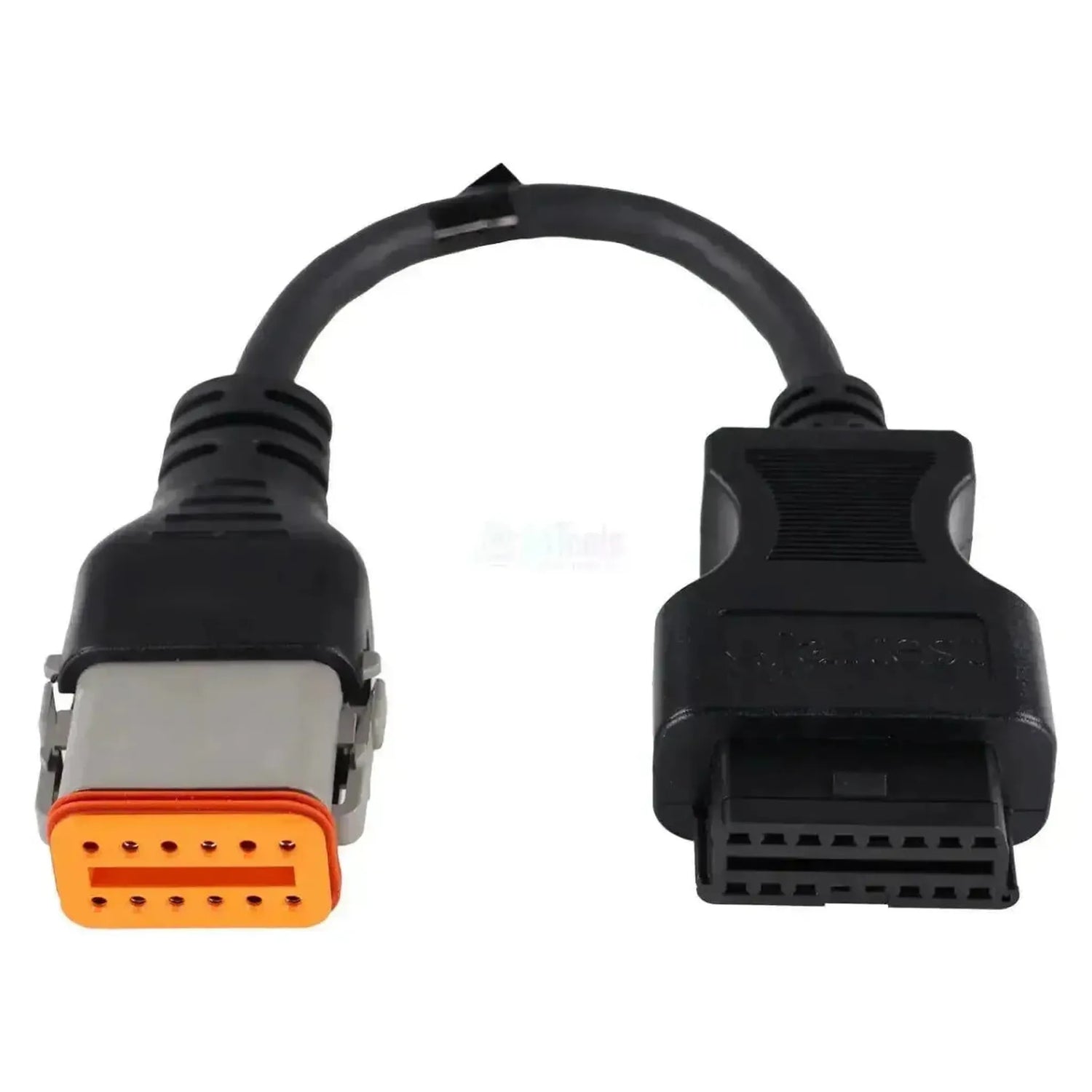

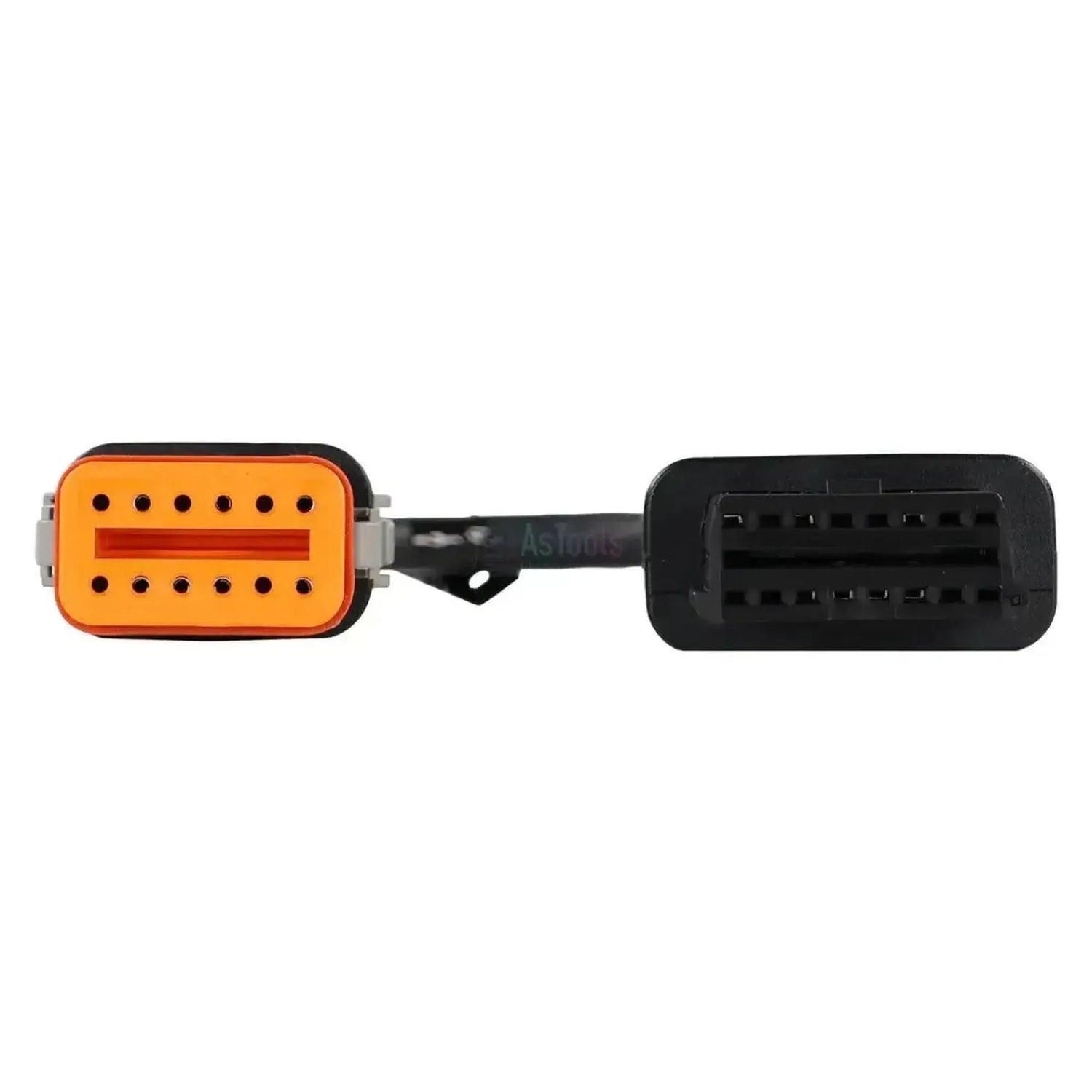

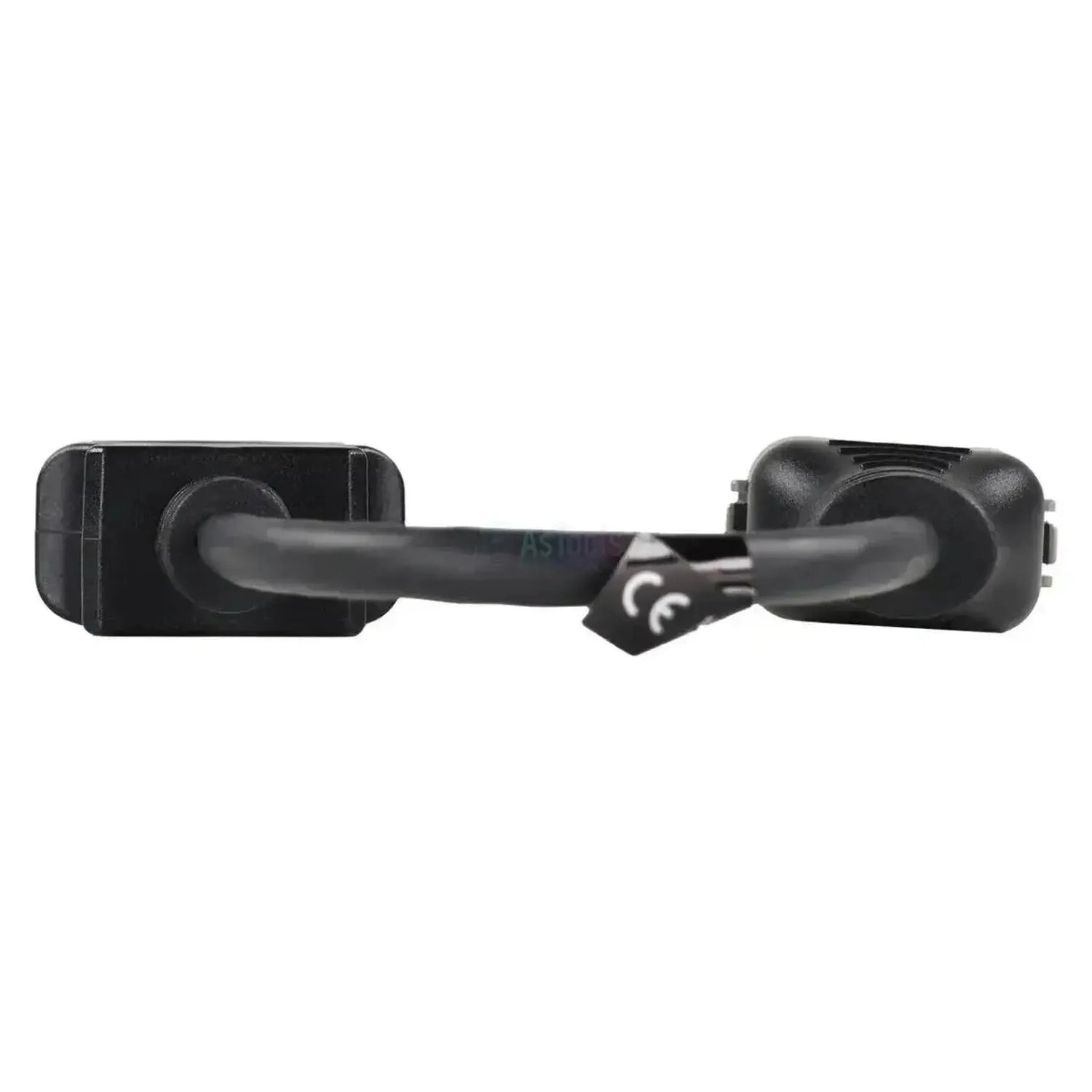

El Jaltest JDC536A es el cable de diagnóstico para el conector rectangular de 12 pines de máquinas de movimiento de tierras Komatsu. En el lado de la máquina hay una carcasa Deutsch gris con un sello naranja que contiene doce posiciones en dos filas de seis; en el lado de la interfaz hay un conector OBD2 de 16 pines de color negro. El conector se encuentra en la cabina y el cable mide de 28 a 30 cm.

A través de este acoplamiento, el equipo de diagnóstico accede a la red de la máquina y, por tanto, a la unidad de control del motor ENG, la regulación hidráulica PUMP, el panel de instrumentos MON y, en las cargadoras de ruedas, la unidad de control de transmisión TRANS. En estas unidades de control se encuentran códigos de falta, valores de medición y datos de mantenimiento cubiertos: los datos de la ECU y las acciones adicionales no están incluidos. El cable funciona en Jaltest Link V8.1 y V9 y está clasificado como Jaltest OHW (máquinas fuera de carretera).

VENTAJAS

✔Accede además a la regulación hidráulica PUMP y al panel de instrumentos MON.
✔En las cargadoras de ruedas se añade la unidad de control de transmisión TRANS.
✔En PUMP, MON, TRANS y la regulación del motor ENG también puede consultar los intervalos de mantenimiento.
✔Compatible tanto con Jaltest Link V8.1 como con V9, por lo que el cable seguirá siendo útil si actualiza a la interfaz más reciente.

PUNTOS IMPORTANTES

✕En las unidades de control Komatsu no hay datos de ECU disponibles; por lo tanto, no podrá leer el número de serie ni la versión del software.
✕La regulación del motor ECM Cummins está incluida en la lista de cobertura, pero sin funciones de diagnóstico compatibles.
✕Solo para el conector rectangular de 12 pines Komatsu con sellado naranja; otras marcas de máquinas utilizan un conector propio.
✕Las máquinas de construcción no están sujetas a la obligación OBD: el año de fabricación no indica nada sobre el conector, solo el enchufe en la cabina es determinante.

Aplicaciones y funcionalidades

A través de esta conexión accede con el software Jaltest a las unidades de control de la máquina. Las funciones disponibles varían según la serie y configuración.

Unidades de control a las que puede acceder

  • ENG, regulación del motor: La regulación del motor de la máquina, con códigos de fallo, valores de medición y datos de mantenimiento.
  • PUMP, regulación hidráulica: La regulación del sistema de bomba hidráulica.
  • MON, panel de instrumentos: El panel de instrumentos en la cabina.
  • TRANS, transmisión: La unidad de control de transmisión, presente en las cargadoras de ruedas WA.

Qué puede hacer

  • Leer y borrar códigos de fallo: Leer la memoria de fallos de la unidad de control, con descripción de la avería detectada.
  • Ver valores de medición: Los valores actuales de los sensores conectados a la unidad de control, en cifras y gráfico.
  • Consultar datos de mantenimiento: Los intervalos de mantenimiento y trabajos realizados por unidad de control, con informe de servicio.

Vehículos y aplicaciones compatibles

Lo determinante es el conector, no el modelo. Este cable se adapta a cualquier máquina de movimiento de tierras Komatsu con el conector rectangular diagnóstico de 12 pines. Las siguientes series están cubiertas por Jaltest OHW; qué conector tiene en su cabina, lo comprueba in situ.

Komatsu:

  • Serie PC-6 excavadoras de cadenas (PC 200-6, PC 300-6K, PC 400-6, PC 600-6, PC 700-6): (aprox. 1995 - 2004)
  • Serie PC-7 excavadoras de cadenas (PC 200-7, PC 300-7, PC 400-7, PC 600-7, PC 800-7, PC 1200-7): (aprox. 2002 - 2006)
  • Serie PC-8 excavadoras de cadenas (PC 200-8, PC 300-8, PC 400-8, PC 600-8, PC 800-8, PC 2000-8): (aprox. 2006 - 2013)
  • Serie PW excavadoras móviles (PW 100-6K, PW 100-7, PW 200-7): (aprox. 1996 - 2008)
  • Serie WA cargadoras de ruedas (WA 300-5 a WA 900-8)
  • Serie D topadoras (D 60-15/16/17/18, D 80-15/18, D 300-5/6/8, D 400-5)
  • Serie HD volquetes rígidos (HD 300-7, HD 400-7, HD 600-7, HD 700-7/8)
  • Serie HM volquetes articulados (HM 300-1/-2, HM 400-2/-3)
💡
Información útil: El conector de 12 pines se encuentra en la cabina y se identifica por su carcasa gris con sello naranja y dos filas de seis posiciones. Las máquinas de construcción no están sujetas a obligaciones OBD, por lo que Komatsu ha mantenido este conector en varias generaciones de máquinas. Por lo tanto, compruebe primero qué conector tiene instalado en su máquina antes de realizar el pedido.

Contenido del embalaje

  • 1x Jaltest (JDC536A) | Cable adaptador Komatsu 12-pines OBD – 16-pines OBD2 | Maquinaria de movimiento de tierras y construcción

Especificaciones técnicas

General

El fabricante del cable. Los cables Jaltest funcionan con los equipos de diagnosis de Jaltest.Marca
Jaltest (Cojali)
El tipo de cable. Un cable de diagnosis se conecta al conector de diagnosis; un cable de medición mide un componente por separado.Tipo de cable
Cable adaptador
El paquete de software de Jaltest al que pertenece el cable. Para utilizar el cable necesita una licencia de ese módulo.Módulo de software Jaltest
  • OHW maquinaria de obra
Para qué tipo de vehículos o máquinas está pensado el cable. Así comprueba rápidamente si es adecuado para los que llegan a su taller.Tipos de vehículo
  • Maquinaria de obra

Conexiones

En qué versión de la interfaz de diagnosis Jaltest Link se puede utilizar el cable. No todos los cables funcionan en todas las versiones.Jaltest Link compatible
  • Jaltest Link V8.1
  • Jaltest Link V9
El conector del lado del equipo de diagnosis. Debe encajar en su interfaz o en su cable de diagnosis.Conexión del lado de la interfaz
OBD2 de 16 pines
El conector del lado del vehículo, del motor o de la máquina. Debe encajar en el conector de diagnosis o en el componente.Conexión del lado del vehículo
OBD de 12 pines
La longitud del cable. Un cable más largo le da más espacio para trabajar.Longitud del cable
28 a 30 cm

Diagnóstico

Si puede no solo leer los códigos de avería, sino también borrarlos. En algunos sistemas solo es posible leerlos.Borrado de códigos de avería
Si puede ver los valores actuales de los sensores con el vehículo en marcha. Útil para localizar una avería.Valores en tiempo real
Si puede ver cuándo corresponde el siguiente mantenimiento. Útil para planificar bien una revisión.Consulta de datos de mantenimiento

Uso

En qué juego de cables Jaltest se incluye también este cable. Si ya dispone de ese juego, es posible que ya tenga este cable.Incluido en el juego de cables
Juego de cables OHW completo
Número de referencia
JDC536A

Otras especificaciones

Aplicación
Máquinas excavadoras Komatsu
Unidades de control
ENG (control del motor), PUMP (hidráulica), MON (panel de instrumentos) y TRANS (transmisión)
Segmento
Maquinaria de movimiento de tierras y construcción
Parte del juego de cables
Juego completo de cables OHW (70002026)
