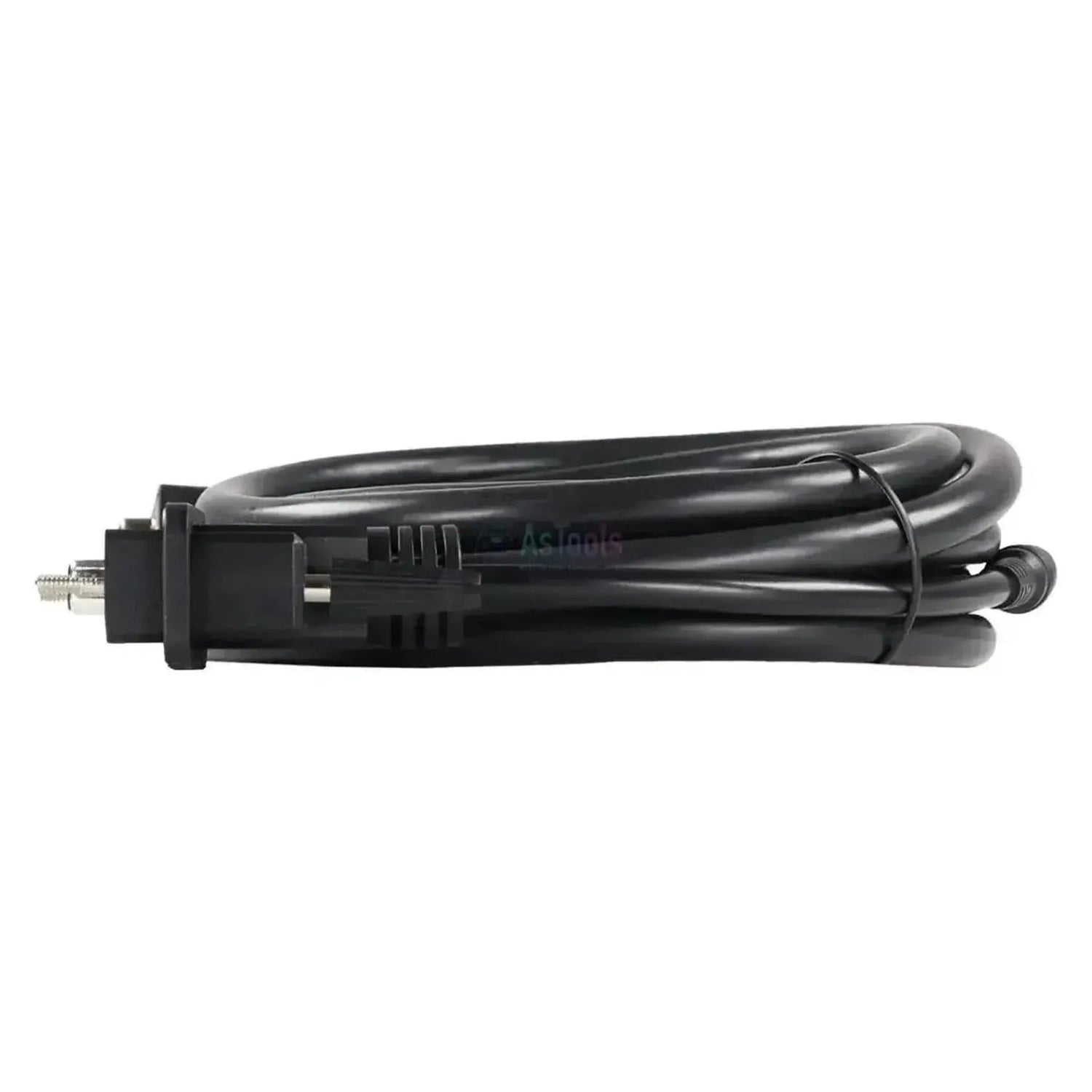

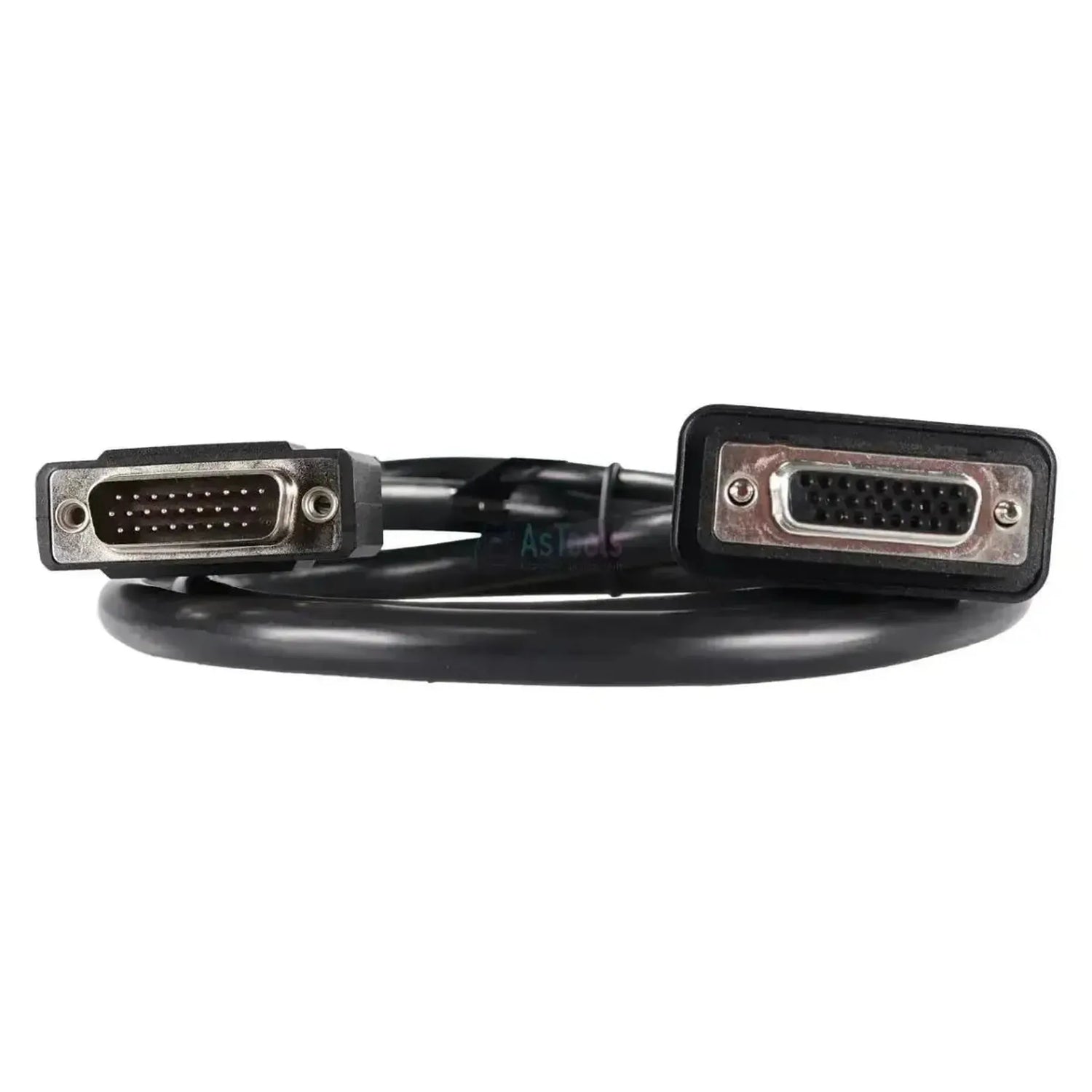

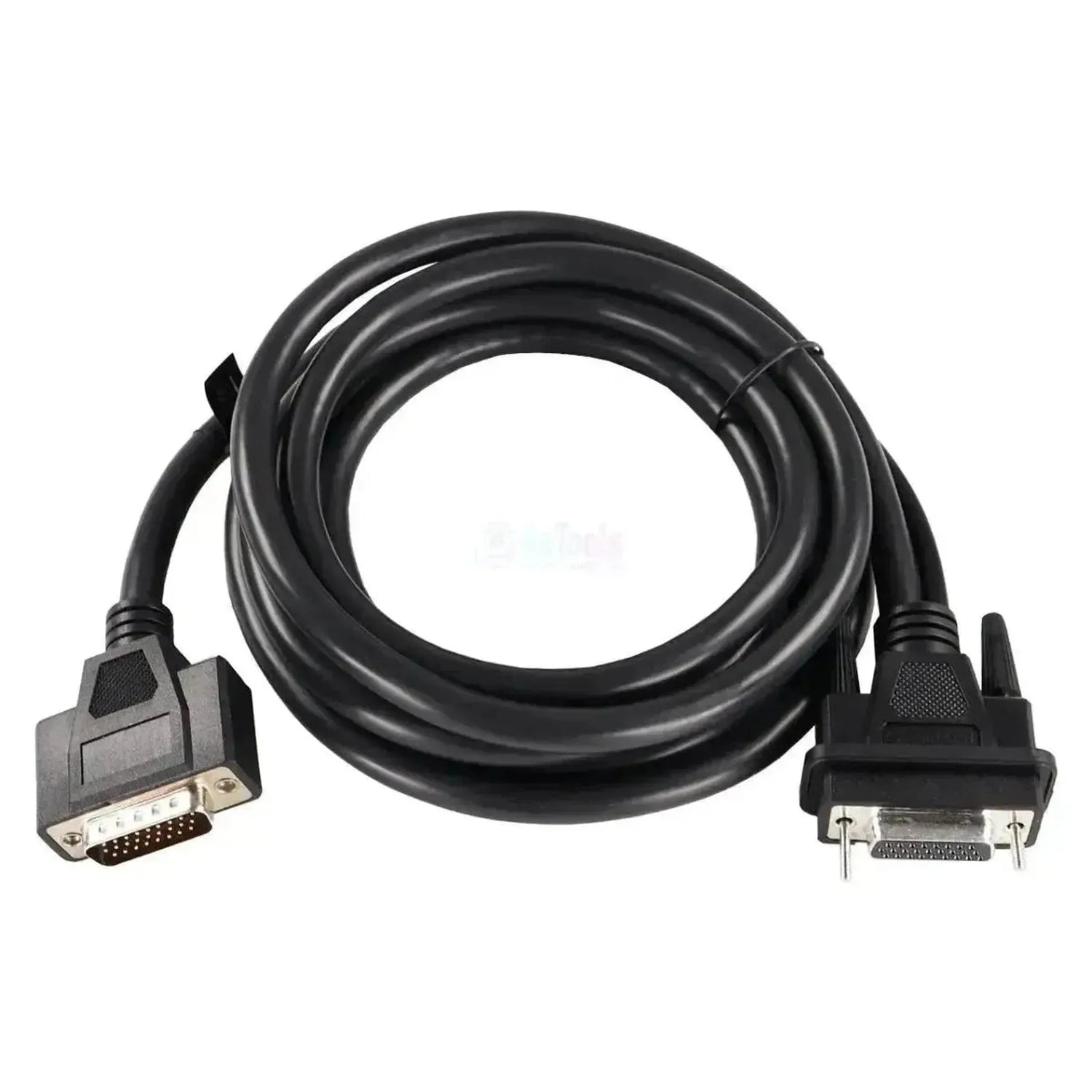

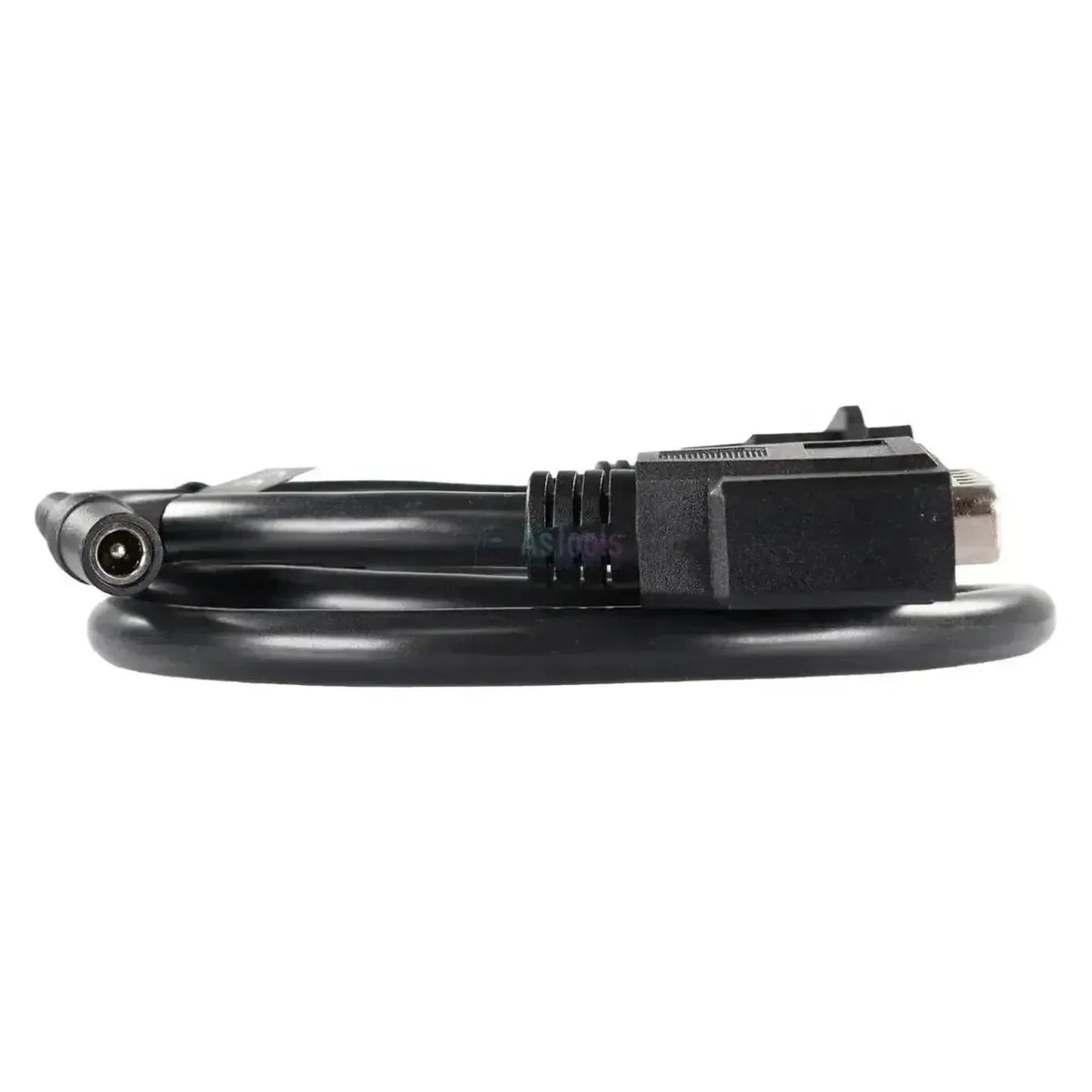

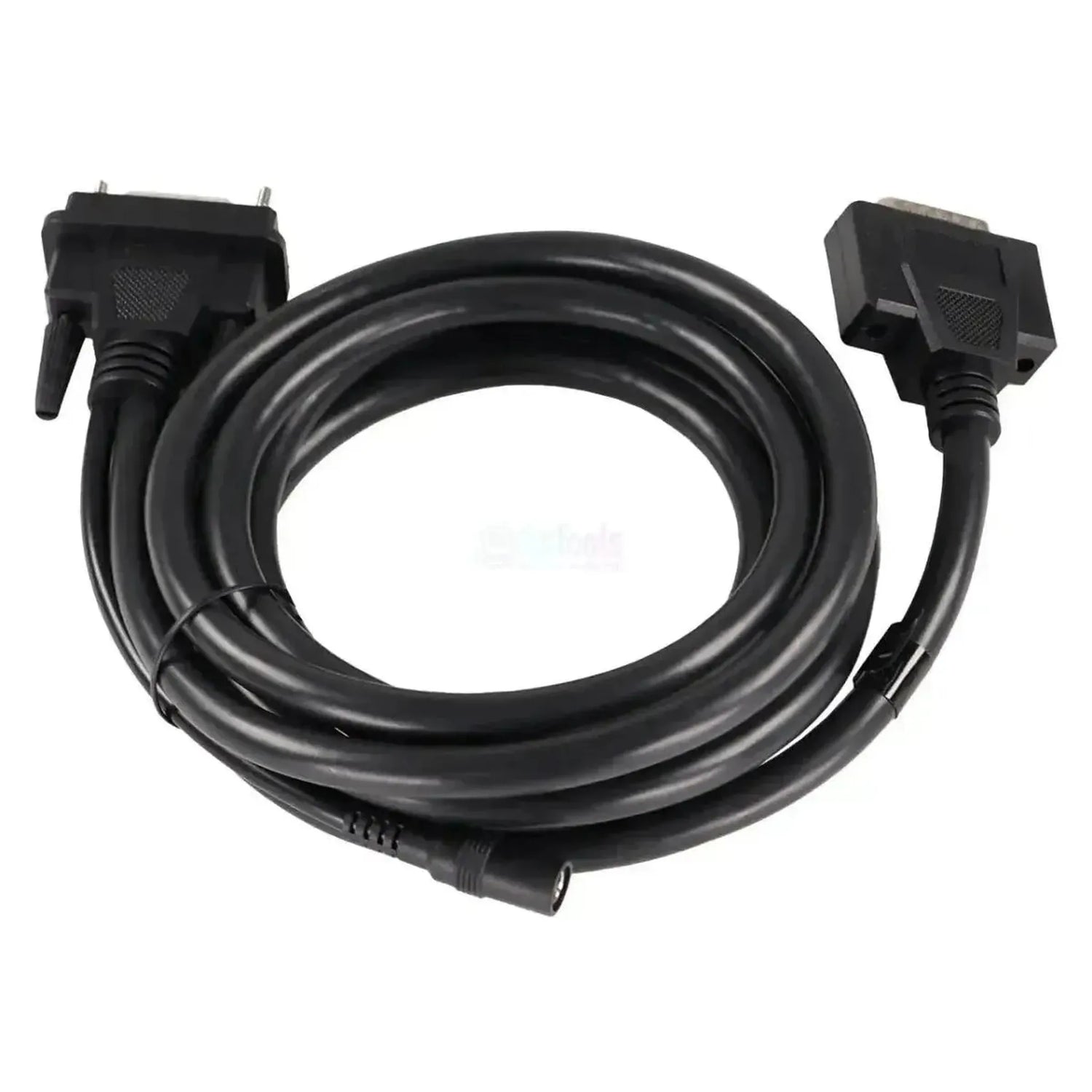

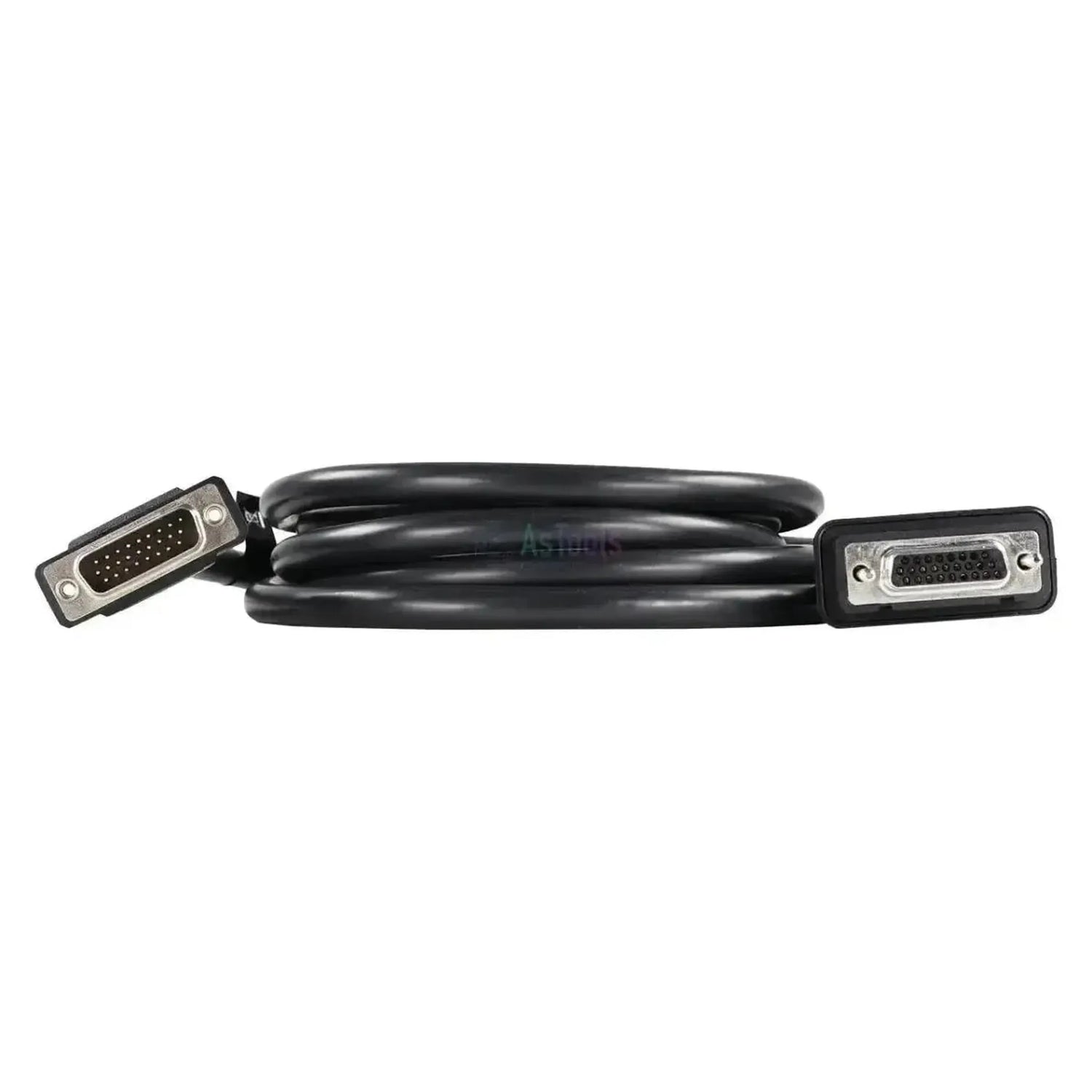

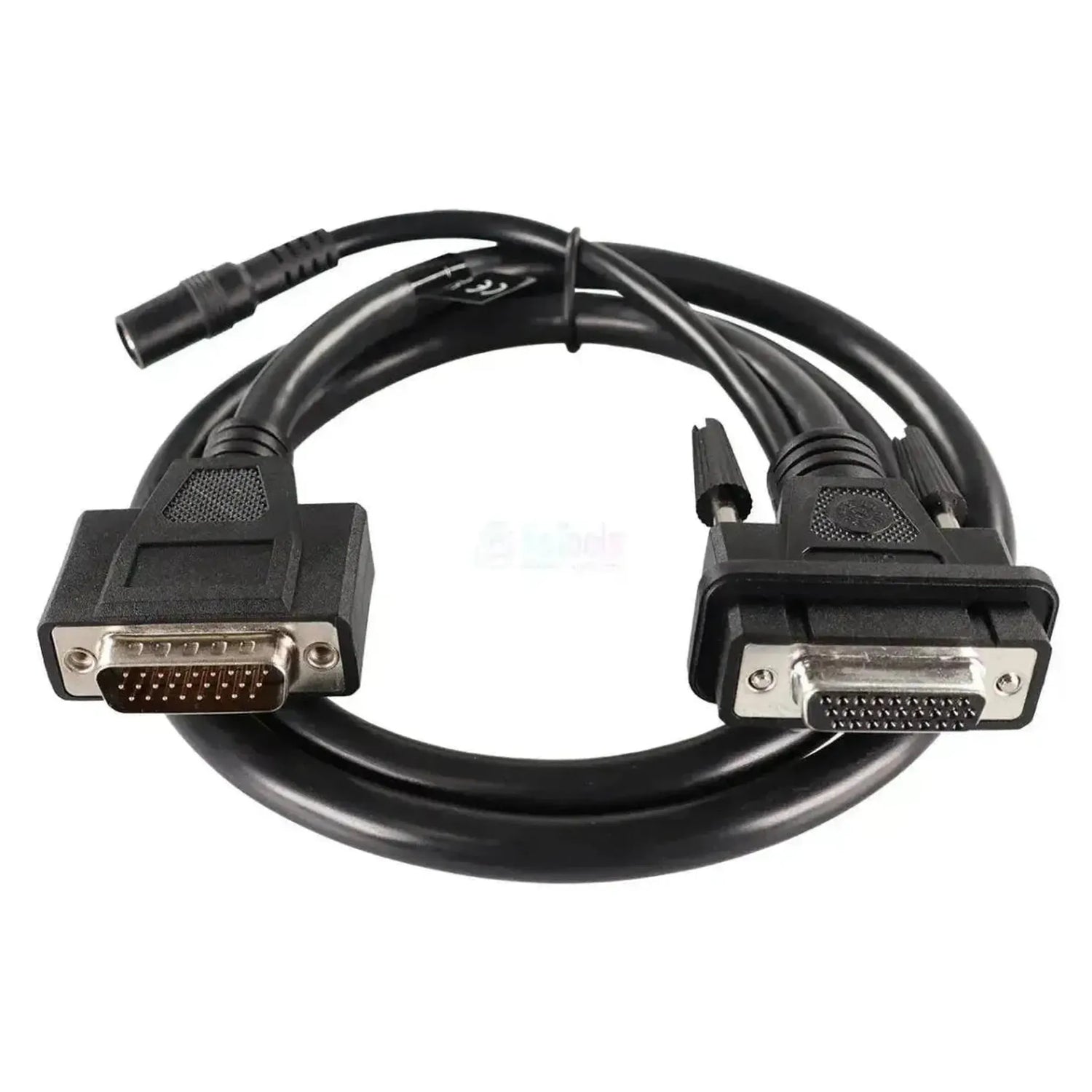

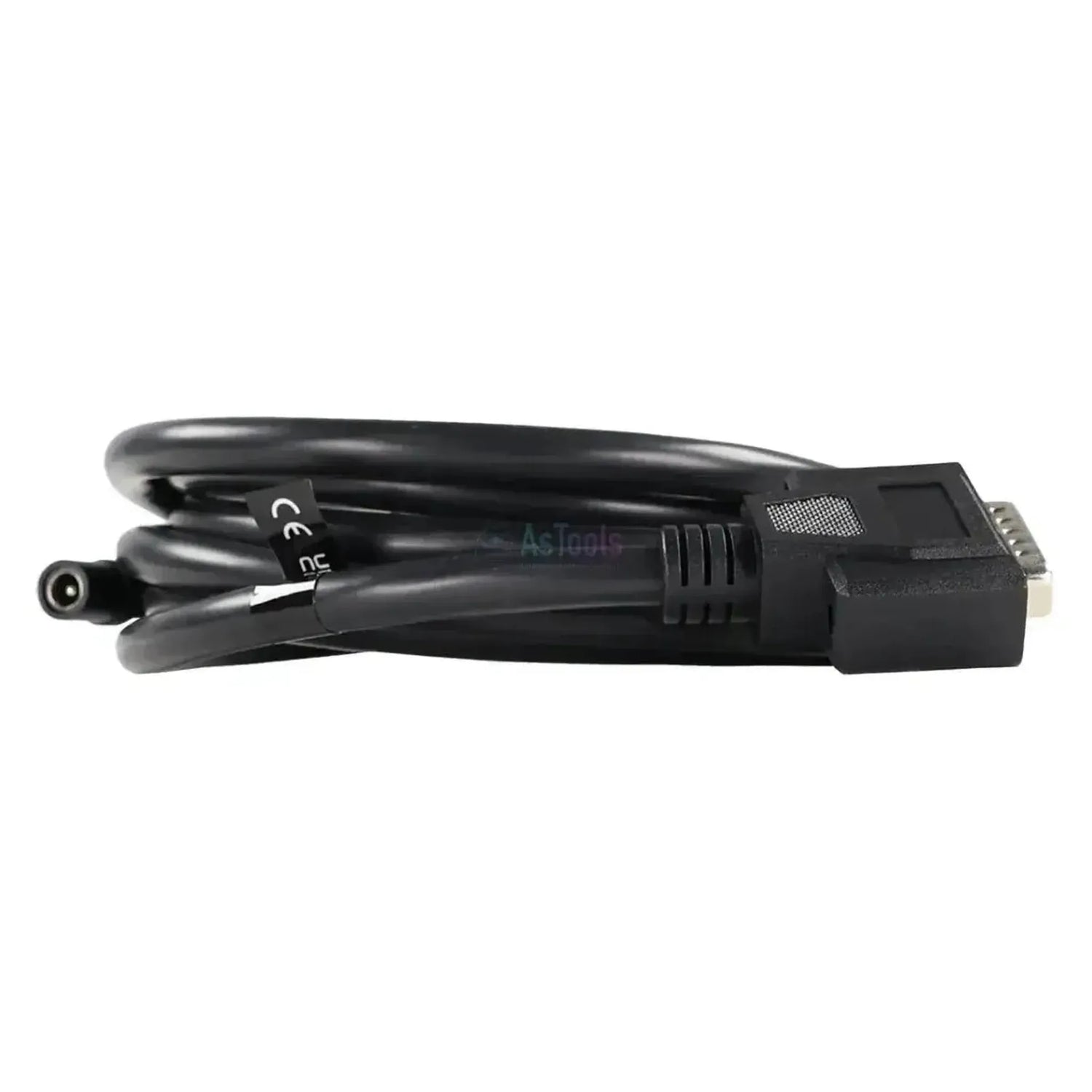

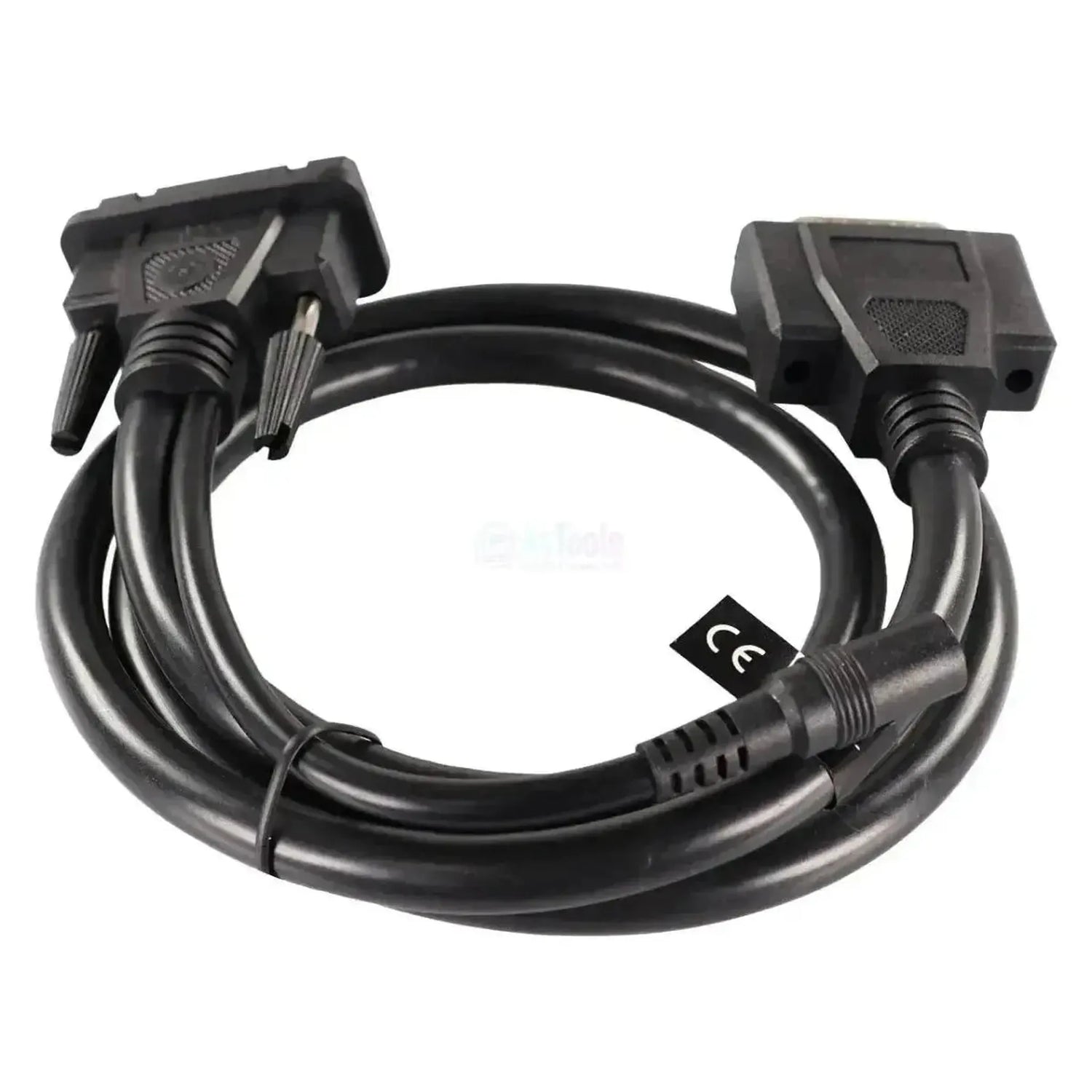

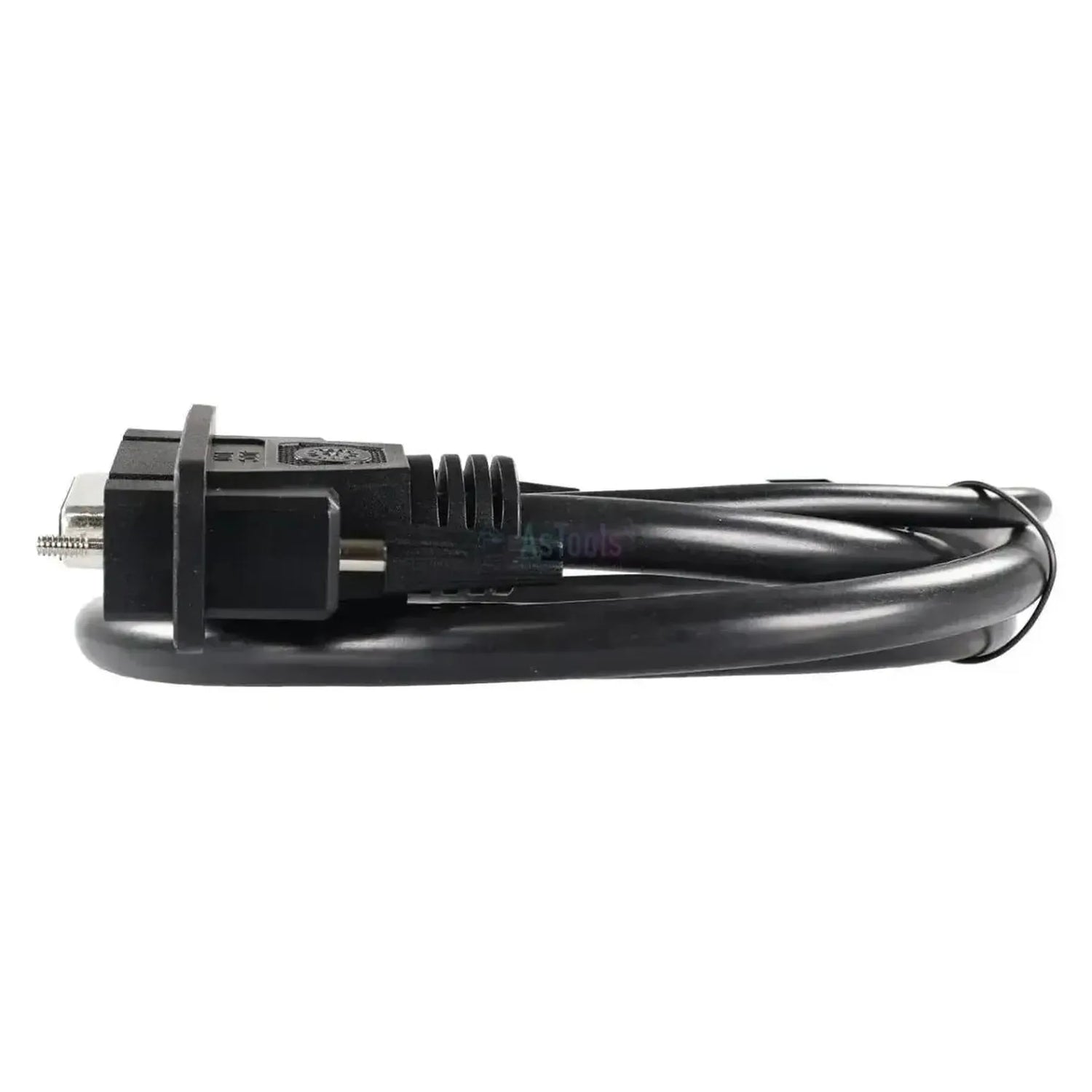

El Jaltest JDC100 es el cable de extensión que conecta la interfaz 26-pins DB26 de la Jaltest Link V9 con el cable de diagnóstico específico del vehículo. En el lado de la interfaz hay un conector DB26 hembra negro con tres filas de contactos y dos espárragos roscados; en el lado del cable hay un conector DB26 macho negro acodado con marco cromado y dos tornillos de cruz. Entre ambos discurre 100 cm de cable redondo negro. Justo cerca del lado de la interfaz, una rama corta se desvía hacia una toma jack negra, que permite alimentar la Link externamente.
Esta conexión intermedia ofrece dos ventajas: espacio de trabajo adicional alrededor del vehículo y el acoplamiento que requieren varios cables de diagnóstico Jaltest, ya que no encajan directamente en la Link V9. A través de la toma jack, la interfaz recibe además alimentación cuando la propia toma de diagnóstico no suministra tensión. La única diferencia con el cable hermano JDC100B es la longitud: ese cable mide 250 cm y tiene los mismos dos conectores DB26 y la misma toma jack en el mismo lugar. El cable de extensión forma parte de la Jaltest Link V9 y es compatible con todos los módulos Jaltest (CV, AGV, OHW, MHE, Marine y GSE).
VENTAJAS
PUNTOS IMPORTANTES
Aplicaciones y funcionalidades
El cable de extensión desempeña las siguientes funciones dentro del sistema de diagnóstico Jaltest.
Lo que puede hacer
- Extender: Añade 100 cm de longitud de cable entre la Jaltest Link V9 y el cable de diagnóstico.
- Conectar: Algunos cables de diagnóstico solo pueden conectarse a la Link V9 a través de un cable de extensión DB26.
- Alimentación externa: A través de la conexión jack, la Jaltest Link puede recibir alimentación.
La diferencia con la JDC100B
- Longitud: La JDC100 mide 100 cm, la JDC100B mide 250 cm.
- Conectores: En ambos cables igual: Un conector hembra DB26 en el lado de la interfaz y un conector macho DB26 acodado en el lado del cable.
- Conexión jack: Presente en ambos cables, en la misma ubicación en el lado de la interfaz.
Vehículos y aplicaciones compatibles
Lo determinante es la interfaz, no el vehículo. El JDC100 se utiliza con el Jaltest Link V9 y los cables de diagnóstico asociados, dentro de todos los segmentos Jaltest.
Segmentos:
- Camiones y remolques (CV)
- Vehículos agrícolas (AGV)
- Máquinas fuera de carretera (OHW)
- Equipos de manipulación de materiales (MHE)
- Equipos de apoyo en tierra (GSE)
- Marina
Contenido del embalaje
- 1x Jaltest (JDC100) | Link V9 Cable de extensión DB26 de 26 pines (100 cm) | Interfaz
Especificaciones técnicas
| Especificación | Descripción |
|---|---|
| Marca | Jaltest (Cojali) |
| Número de referencia | JDC100 |
| Descripción oficial | Cable de extensión SUBD-26 de 1 metro + jack |
| Tipo | Cable de extensión con conexión de alimentación |
| Aplicación | Extensión entre el Jaltest Link V9 y un cable de diagnóstico específico del vehículo |
| Longitud | 100 cm (1 metro) |
| Interfaz | Jaltest Link V9 |
| Conector lado interfaz | 26 contactos DB26, hembra, tres filas de contactos, con dos pernos roscados |
| Conector lado cable | 26 contactos DB26, macho, carcasa negra angular con marco cromado y dos tornillos de cruz |
| Alimentación | Conector jack negro en una derivación corta en el lado de la interfaz |
| Unidades de control | Sin unidades de control propias; las unidades a las que accede dependen del cable de diagnóstico conectado |
| Cable hermano | JDC100B, el mismo cable en 250 cm |
| Segmento | Interfaz |
| Módulo Jaltest | Todos los módulos (CV, AGV, OHW, MHE, Marine, GSE) |
| Necesario para usar | Jaltest Link V9 y un cable de diagnóstico específico del vehículo |
