Dispositivo de Lectura Jaltest Marine (Jetski)

Qué contiene el paquete

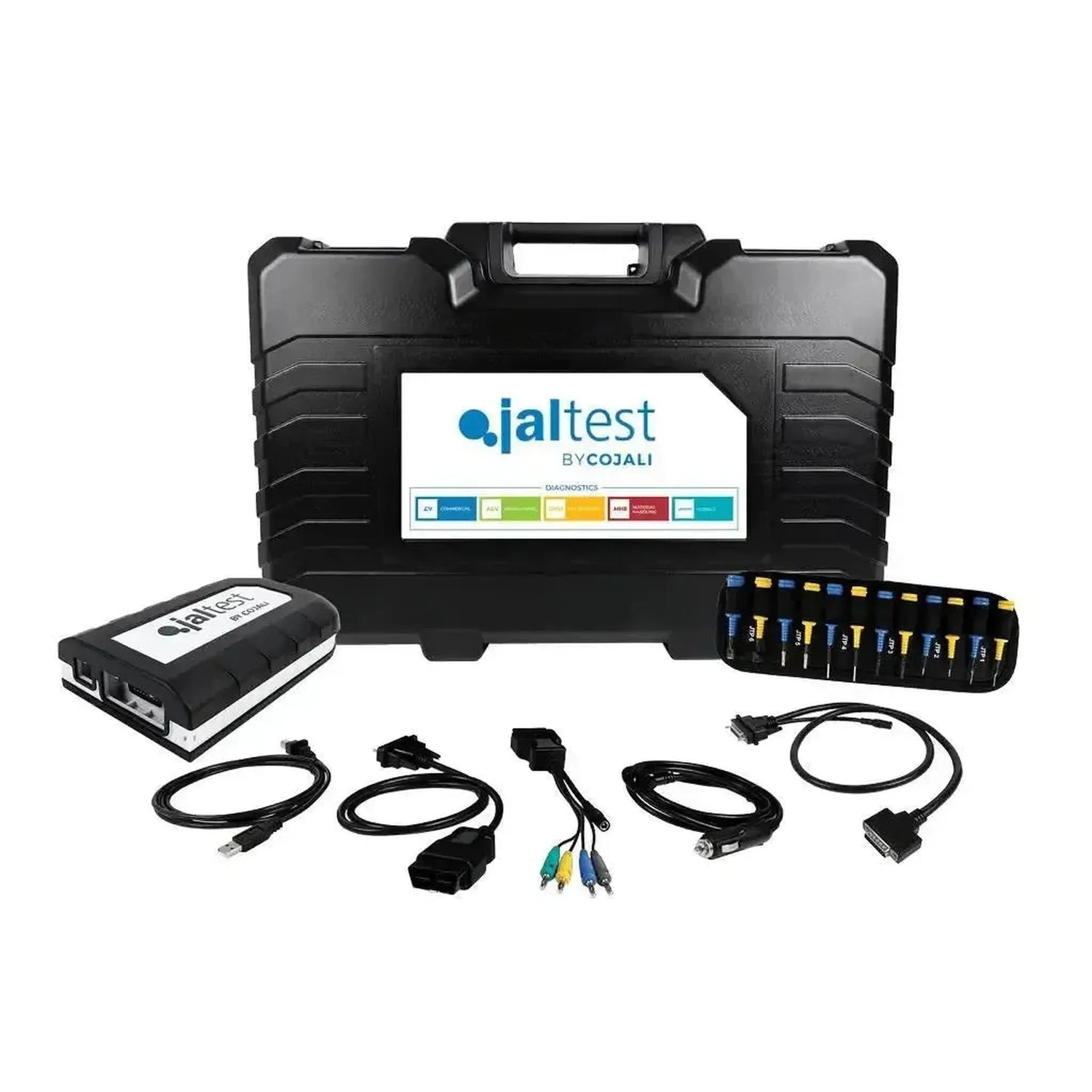

El maletín contiene el hardware con el que establece la conexión, además de los derechos de software que desbloquean el módulo Jetski. El hardware es el mismo que en el conjunto individual 70001053; la diferencia entre los cuatro lectores Marine está en el módulo de software, no en el maletín. A continuación se detalla qué es cada componente y su número de referencia.

Hardware

• Jaltest Link V9 (70001015): La interfaz de diagnóstico que conecta en el puerto de diagnóstico del motor, con DB26 de 26 pines hacia el cable y USB-C hacia el pc.
• Kit Multipin Jaltest Marine (70002007): Veinte multipines JTP01 a JTP10, cada uno en dos colores, el cable de conexión JTP101 y el cable de alimentación JDC10AM2 con pinzas de batería. Con esto perfora directamente un conector para el que no existe un cable de diagnóstico específico.
• Cable OBD, 16 pines (JDC213.9): El cable estándar para el puerto de diagnóstico convencional.
• Cable USB-C (JDC107.9B): La conexión entre el Link y su portátil.
• Cable de extensión de 250 cm (JDC100B): Con conector DB26 de 26 pines, el conector ancho en el mismo Link. Dos veces y media más largo que el JDC100 en los otros maletines Jaltest, porque a bordo el motor rara vez está al alcance de la mano desde donde está el portátil.
• Maletín (70003015): El modelo compacto, 505 x 381 x 146 mm.

Software

• Software (74502005): La compra única que desbloquea el módulo Jetski.
• Activación de la licencia, doce meses (74502017): El derecho a trabajar con él el primer año.
• INFO Online Marine (29479): La información técnica del software. Está incluida, no se vende por separado y es gratuita en 2026.
• Jaltest GRP: El software de taller de Cojali para clientes, embarcaciones e informes.

Un portátil y los cables marinos no están incluidos. Consulte Cables y ordenador más abajo en esta página.

Para qué motores y sistemas

Jaltest Marine Jetski cubre la moto acuática, también llamada jetski o PWC en los deportes acuáticos. Una marca en la lista significa que hay cobertura, no que cada modelo y año de fabricación sea totalmente compatible. La clasificación por continente se refiere al país de origen de la marca, no al propietario actual.

Motos acuáticas

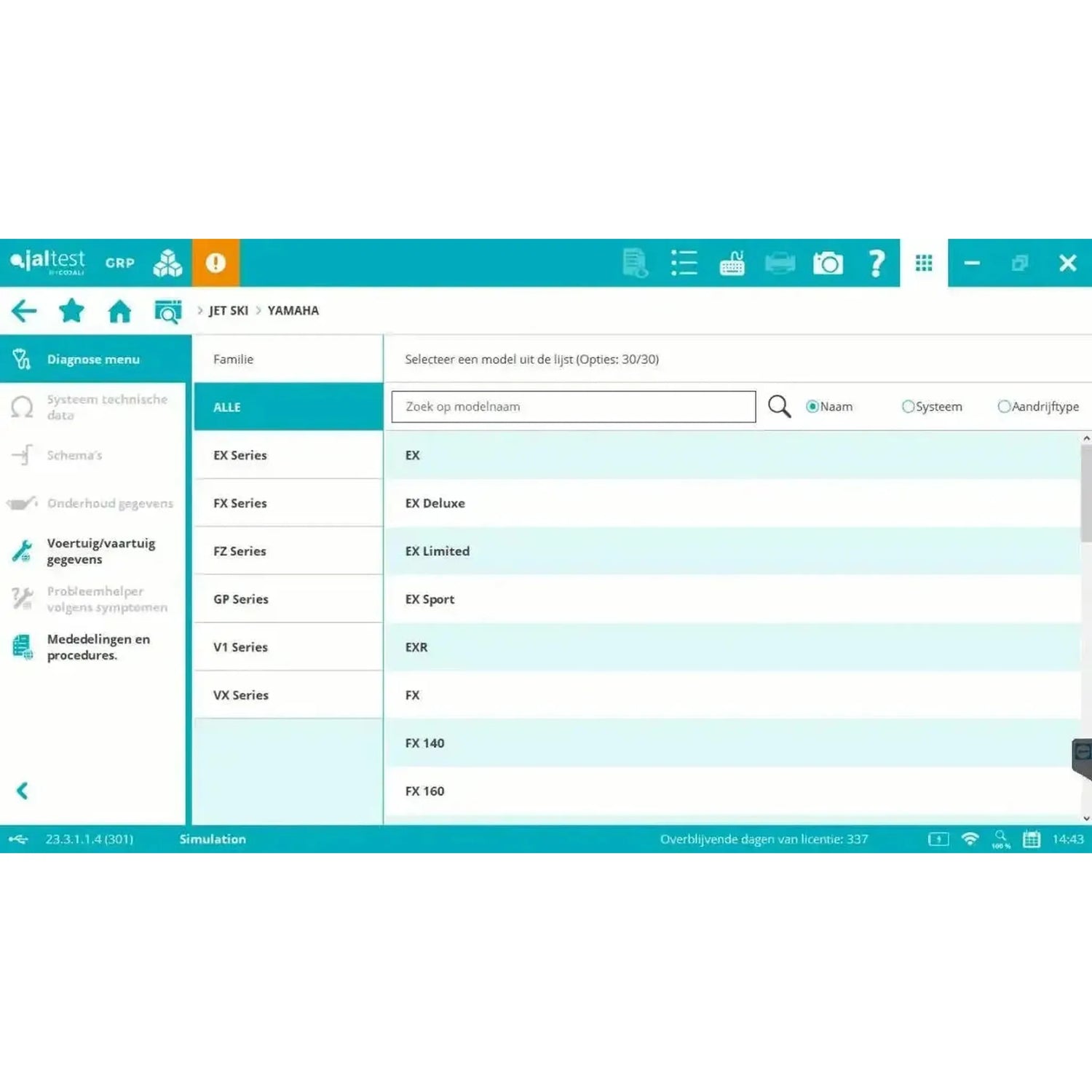

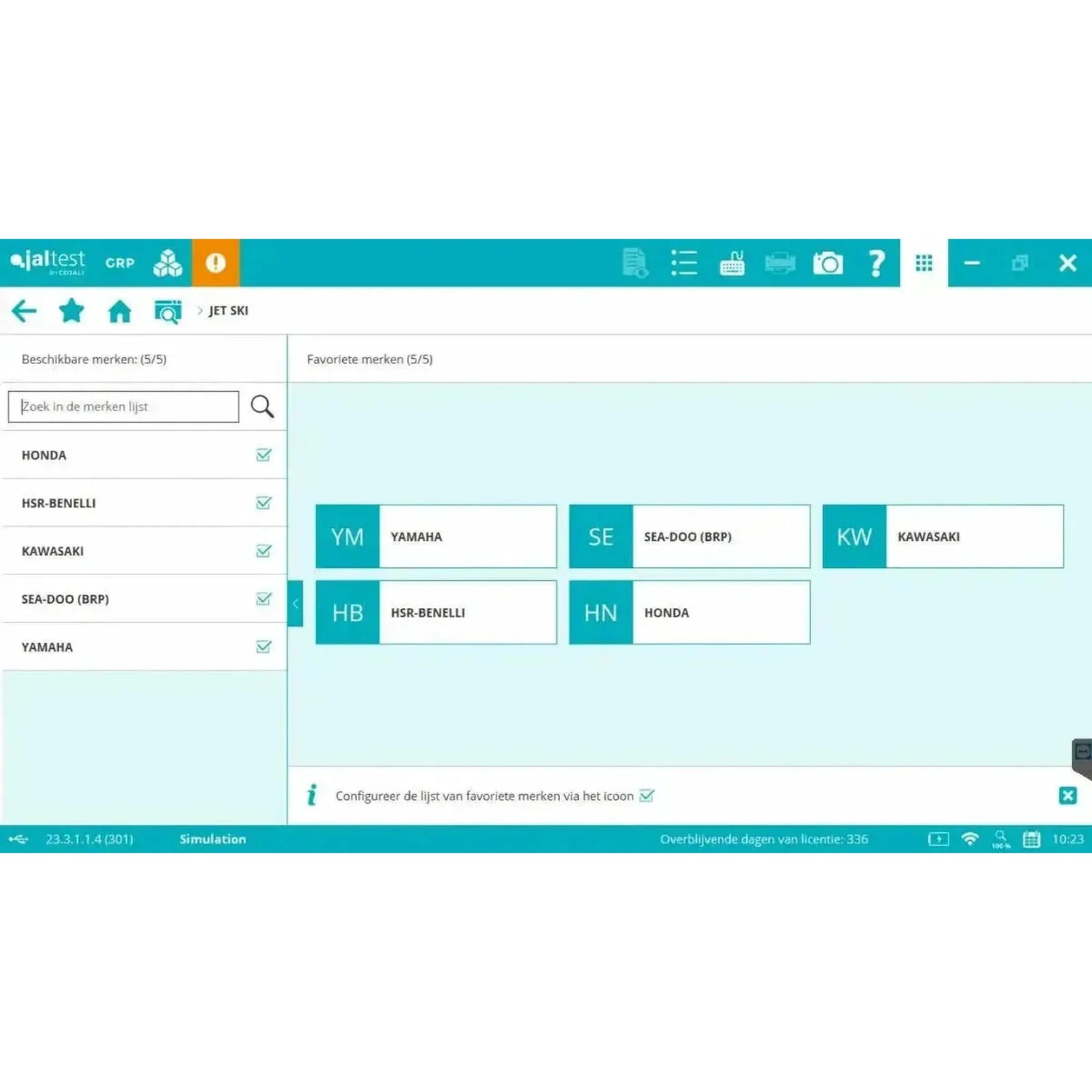

Marcas conocidas de motos acuáticas en la cobertura de Jaltest Marine Jetski: Honda, Kawasaki, Sea-Doo (BRP) y Yamaha.

Las 5 marcas de motos acuáticas, desglosadas por continente:

Europa incluye el Reino Unido, Turquía y Rusia. China está separada de Asia, donde están Japón, Corea del Sur e India. La clasificación se refiere al país de origen de la marca, no al propietario actual, y los fabricantes de motores reciben la región de su propio país.

Los sistemas a bordo

• Control del motor: La unidad de control del bloque, incluyendo la Yamaha ECM EFI, la Sea-Doo ECM y la Kawasaki ECU DFI para la inyección directa de combustible.
• Sistema de freno y marcha atrás: El iBR de Sea-Doo y el RiDE de Yamaha, con la RiDE SCU como unidad de control específica.
• Sistema de llaves: Las llaves D.E.S.S. de Sea-Doo, configurables como llave normal, llave de aprendizaje con potencia limitada o llave de alquiler.
• Módulo multiplexor: El MPEM de Sea-Doo, que controla la distribución de potencia y la seguridad a bordo.
• Panel de instrumentos: El INS de Sea-Doo, la pantalla con los datos de funcionamiento.
• Sistema de dirección: El sensor de ángulo de dirección, necesario para el sistema de freno y marcha atrás.
• Válvula del acelerador: El sensor de posición del acelerador (TPS), que determina la aceleración.

Los cuatro juegos Marine lado a lado

Los cuatro lectores Marine comparten el mismo maletín 70001053 y el mismo Jaltest Link V9; la diferencia está completamente en el módulo de software. A continuación se detalla lo que cada conjunto cubre, para que vea cuál se ajusta a su trabajo.

Qué puede hacer con el equipo

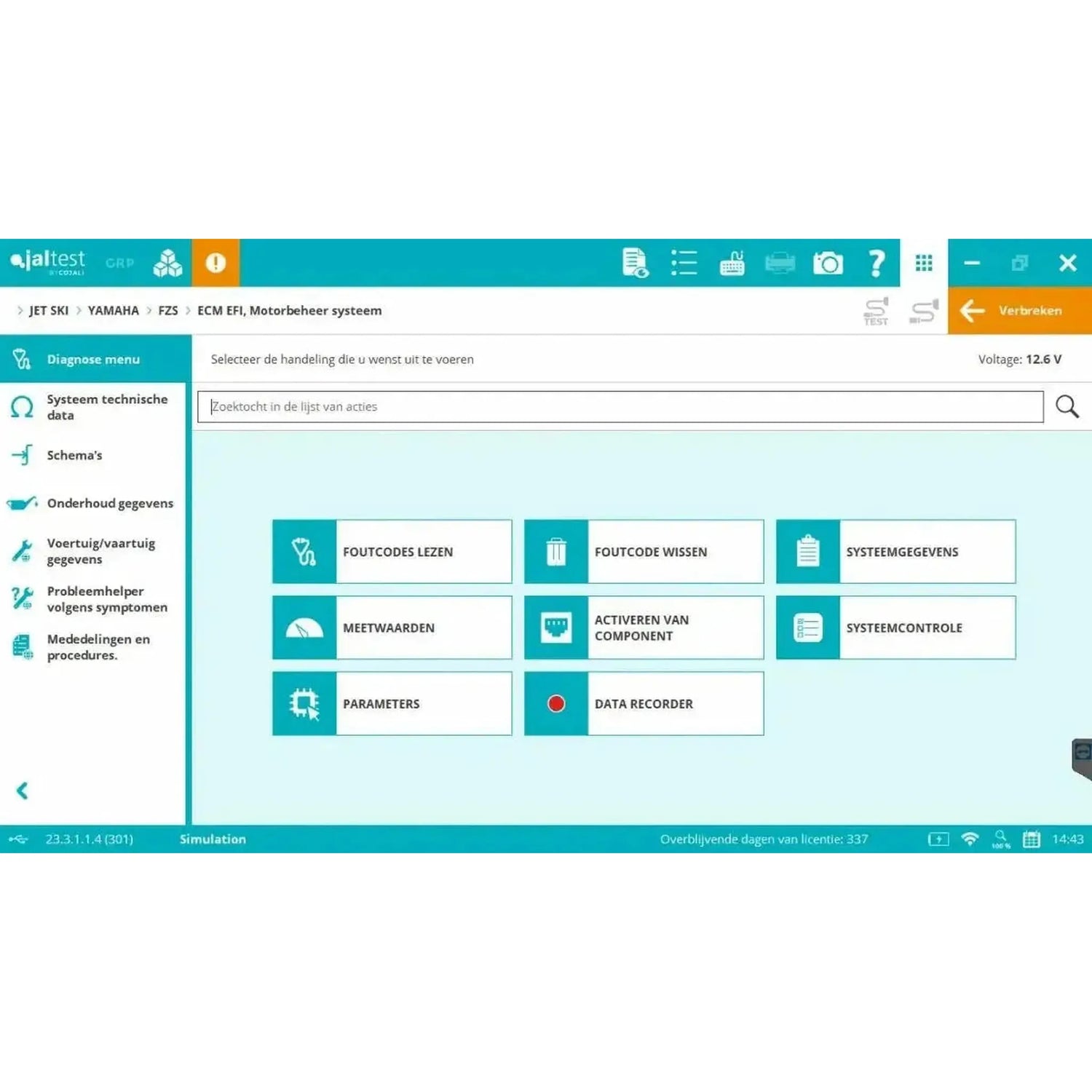

Con el módulo Jetski lee las unidades de control, supervisa valores en directo y controla componentes. Además incluye un manual de referencia con esquemas, búsqueda de averías y datos de mantenimiento del sistema en el que trabaja.

Diagnóstico y servicio

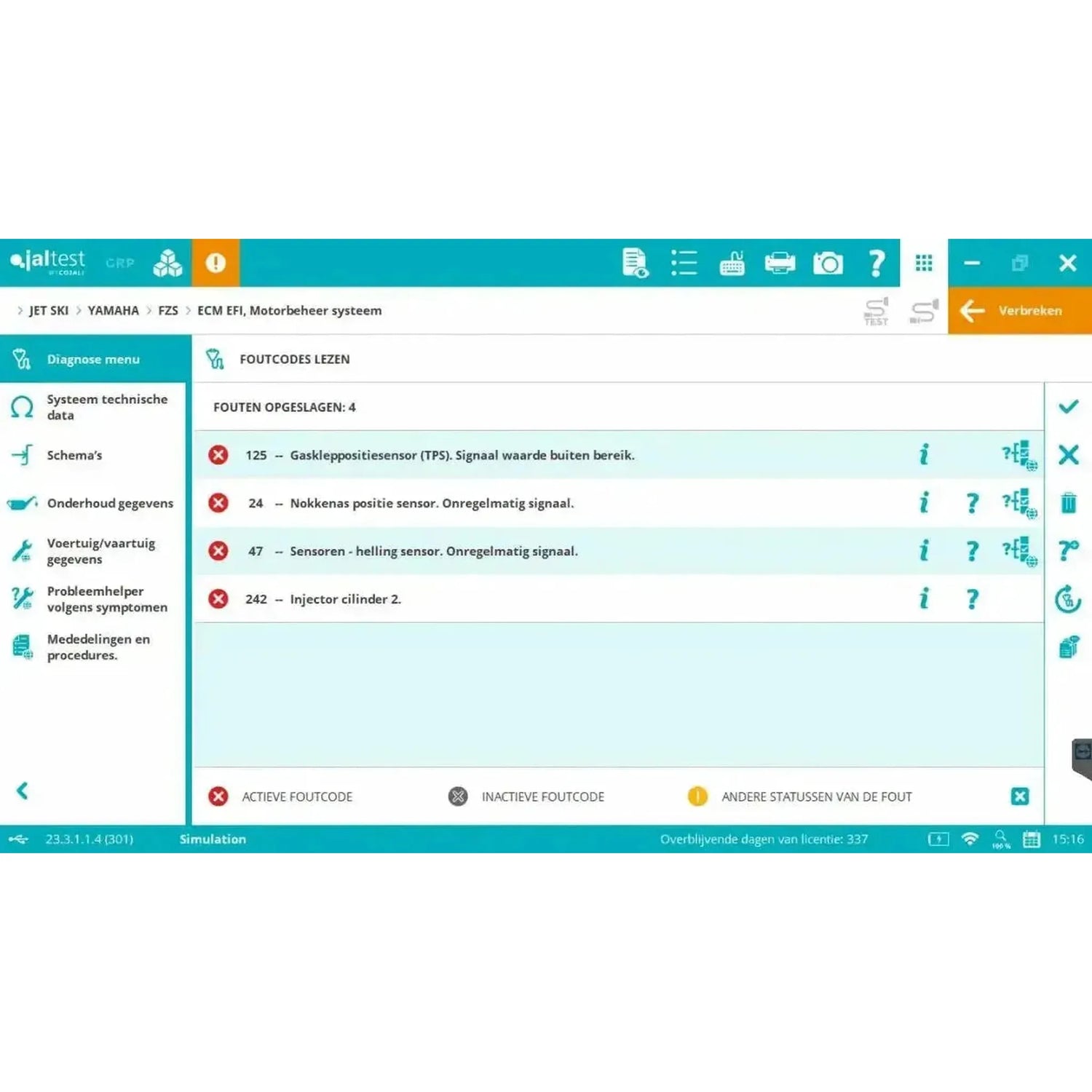

• Leer y borrar códigos de error: La memoria de fallos de la unidad de control, con códigos activos, inactivos y permanentes, y una descripción de cada uno.
• Valores de medición: Régimen del motor, presión de combustible, posición del acelerador y estado del sistema de freno y marcha atrás, en números o en gráfico.
• Control de componentes: Activar directamente los inyectores, la bomba de combustible y el accionamiento del sistema iBR y RiDE para evaluar su funcionamiento.
• Datos ECU: Número de pieza, número de serie, versión de software y total de horas de funcionamiento de la unidad de control.
• Mantenimiento y servicio: Añadir, eliminar y configurar llaves D.E.S.S. como llave normal, llave de aprendizaje o llave de alquiler, y restablecer el ajustador de mantenimiento.
• Calibraciones e procedimientos de aprendizaje: Calibrar el iBR de Sea-Doo y el RiDE de Yamaha, aprender el sensor de ángulo de dirección y calibrar el sensor de posición de la válvula de gases.

Información técnica incluida

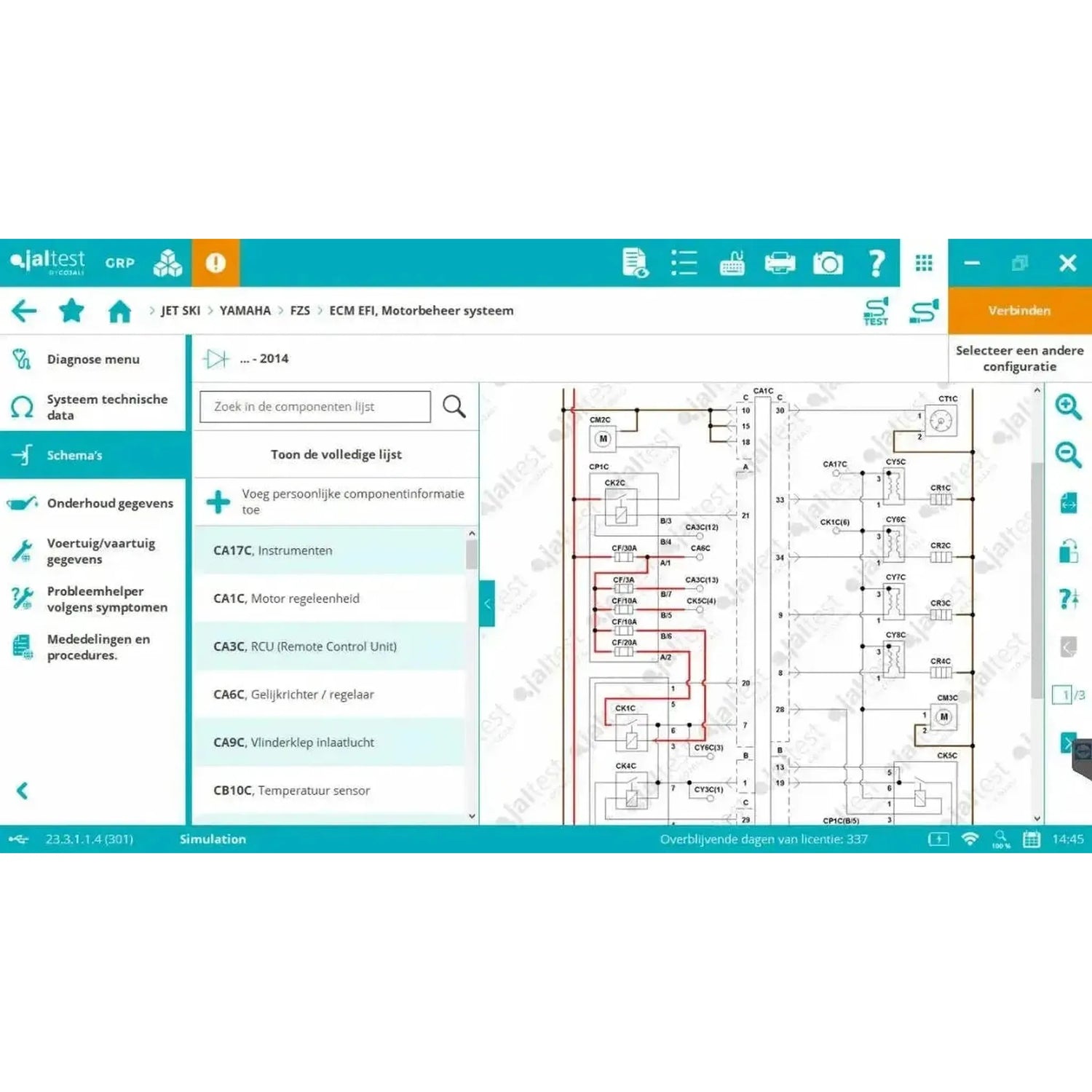

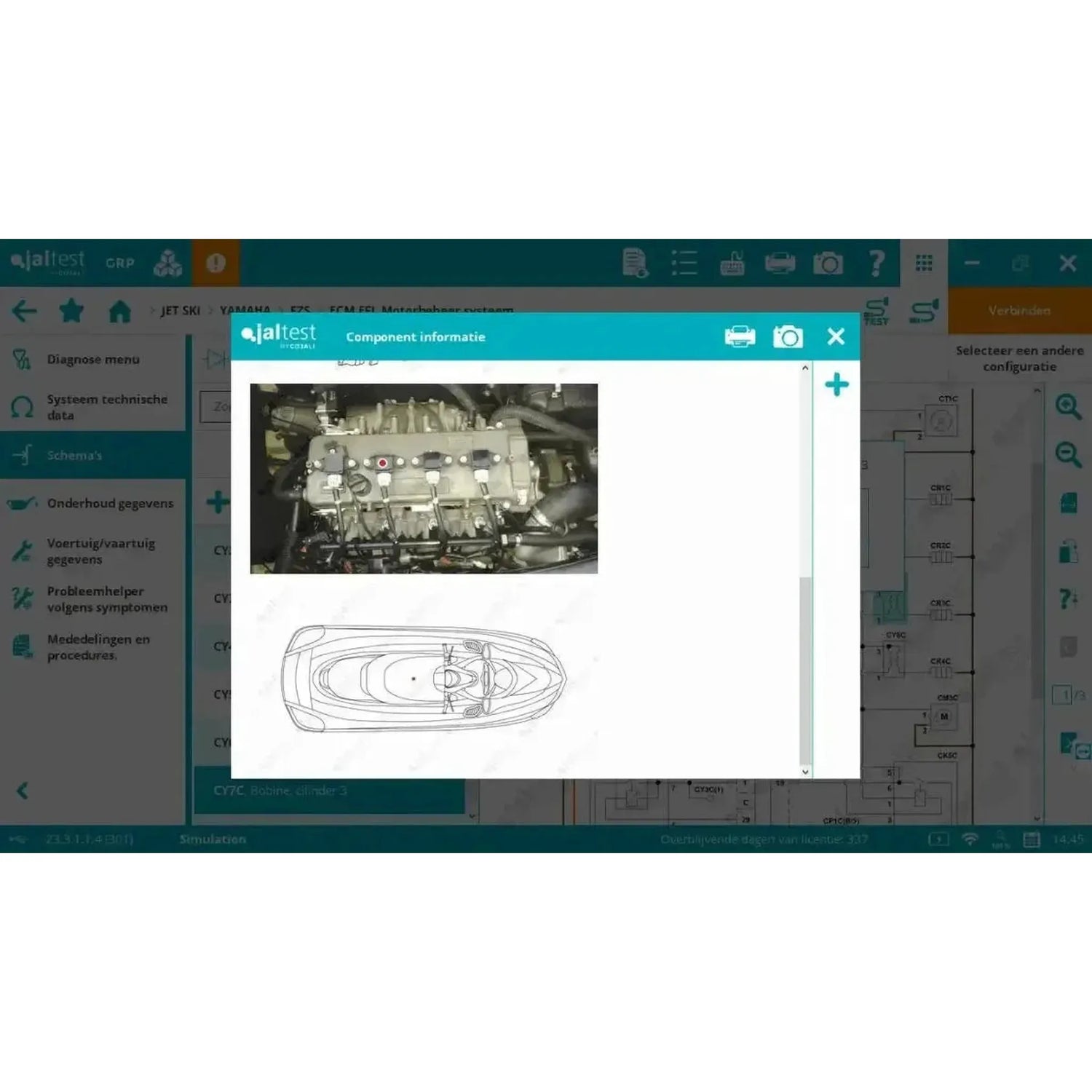

• Esquemas: Los esquemas eléctricos del sistema del motor, con fusibles interactivos, conexiones de masa, sensores, unidades de control y cableado.

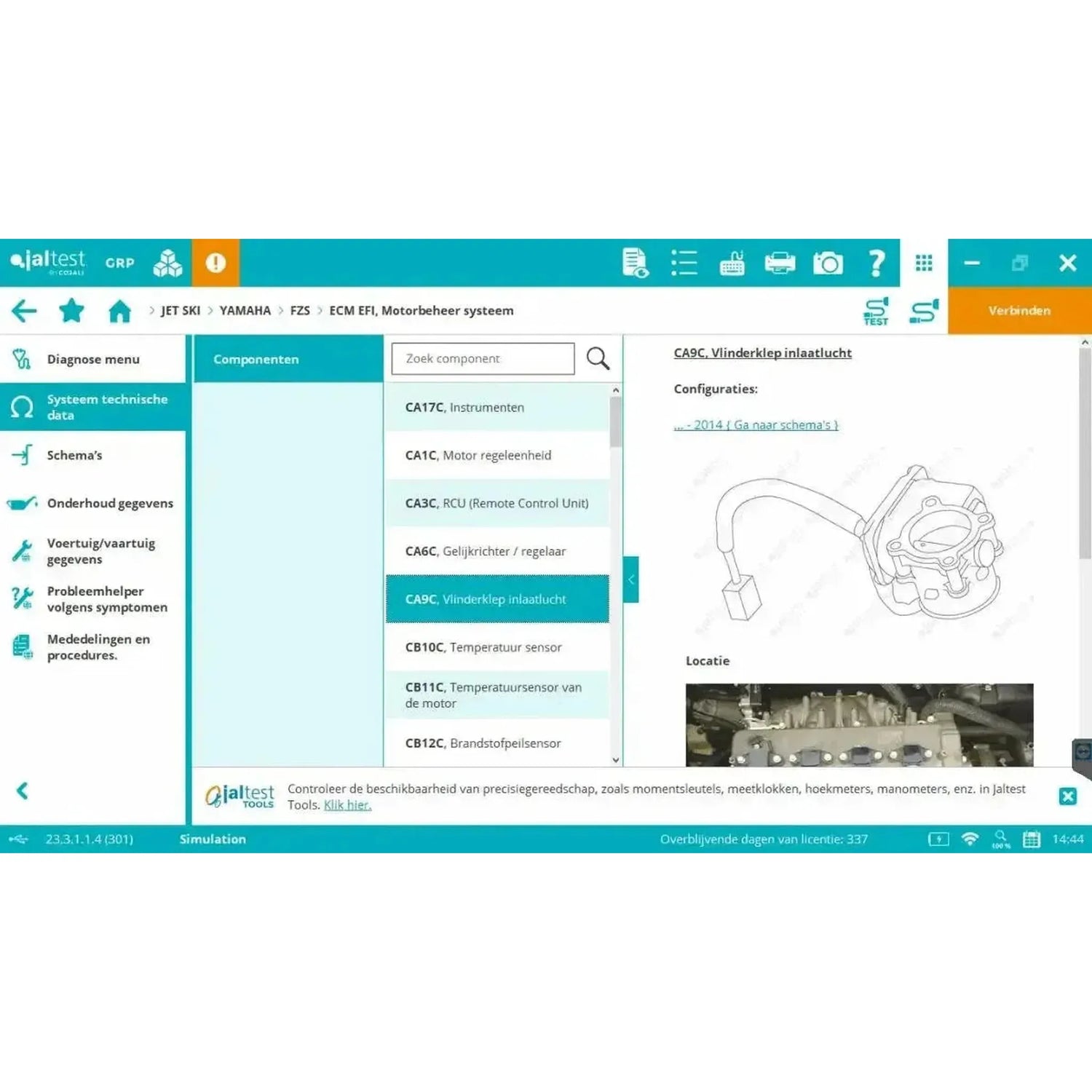

• Datos técnicos: Pares de apriete, datos de ajuste, especificaciones de fluidos y datos de sensores, actuadores y unidades de control.
• Guías de reparación por código de falta: Una guía paso a paso para el código de falta encontrado, con inspección del cableado, prueba de componentes y la solución propuesta.
• Buscador de averías por síntoma: Buscar sin código de falta, por una queja como dificultad de arranque, pérdida de potencia o sobrecalentamiento.
• Boletines técnicos: Las notificaciones de Cojali sobre fallos comunes y errores recurrentes por marca.

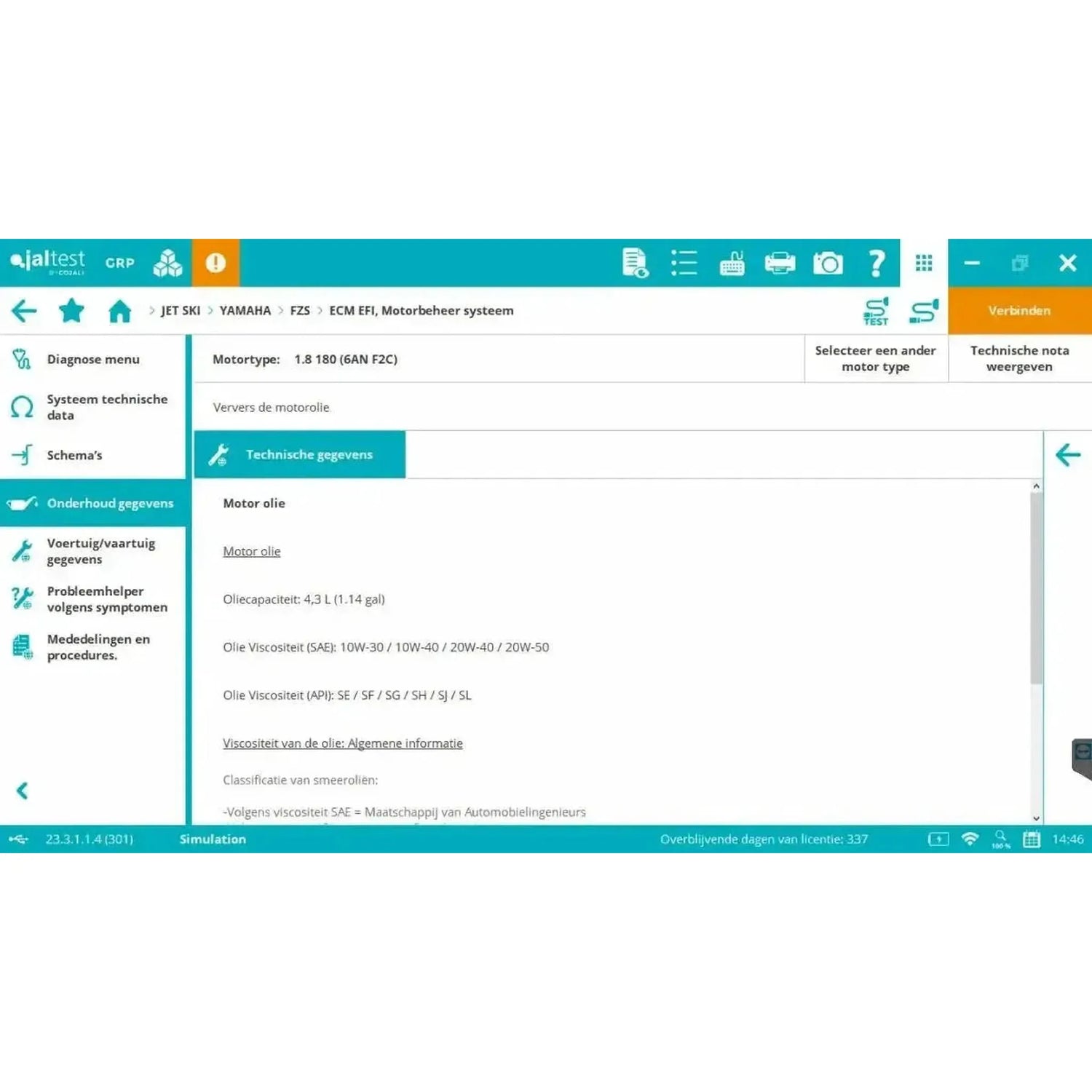

• Datos de mantenimiento: Los calendarios de servicio en horas de funcionamiento, con los procedimientos de mantenimiento y el cambio de filtros, impulsores, correas trapezoidales, termostatos y ánodos.

La diferencia con el modo experto

El diagnóstico normal es leer, medir y controlar. En modo experto, además modifica parámetros en las unidades de control: calibración de sensores y actuadores, ajuste de parámetros de funcionamiento y realización de procedimientos de aprendizaje. Este modo está incluido.

Cables y ordenador

En el maletín viene el cable OBD de 16 pines para la conexión estándar. En el agua nunca se ha hecho obligatoria una conexión OBD estandarizada, por lo que prácticamente cada fabricante de motores mantiene su propio conector de diagnóstico, también en motores nuevos. El software en sí se ejecuta en un PC Windows.

• Set de cables para motos de agua (29985): Seis artículos — JDC602A, JDC610A, JDC641M, JDC660M, JDC661M y JDC662M. El cable Yamaha JDC601A no está incluido, y el set se suministra con las versiones Full y de embarcación; solicite los cables por separado para este módulo.
• Cables de diagnóstico: JDC602A para el conector de 6 pines de Sea-Doo, que abre el iBR, MPEM, ECM e INS, y JDC610A para el conector de 4 pines de Kawasaki con la ECU DFI detrás.
• Programación de llaves: JDC660M para las llaves D.E.S.S. de Sea-Doo, JDC661M para Yamaha y JDC662M para Kawasaki; son estaciones de llaves, no cables de diagnóstico.
• Cable de diagnóstico Yamaha: JDC601A no está en este set, pero sí en el set de cables para embarcaciones 70002008 y el set de cables para motores fuera de borda 70002025.
• Cable de extensión JDC100B: El cable de 250 cm del maletín proporciona holgura entre la moto de agua y el lugar donde está el portátil.
• Ordenador: El software se ejecuta en Windows. Cojali suministra el PC Rugged Jaltest y la Tablet Rugged A140; ambos están disponibles por separado en nuestra tienda web.

El cable que necesita lo determina la conexión de diagnóstico del motor, no el nombre en la cubierta del motor. Compruebe el conector en el motor antes de hacer el pedido: Si es la conexión OBD2 de 16 pines, basta con el JDC213.9 suministrado; si es un conector propietario, el cable correspondiente está en la lista anterior.

Licencia y renovación

La licencia de software tiene una validez de doce meses a partir de la activación y se renueva posteriormente anualmente con la licencia de actualización (74602005). Mientras la licencia sea válida, recibirá todas las nuevas versiones de software y tendrá acceso a la información técnica.

• Duración: Doce meses a partir de la activación.
• Renovación: Anual, con la licencia de actualización (74602005), por otros doce meses cada vez.
• Instalaciones: Máximo cinco equipos. El hardware Jaltest siempre es necesario para ejecutar el software.
• Registro: En la activación, después de cada nueva versión de software, y posteriormente cada seis meses.
• Compra posterior de módulo: Un módulo comprado posteriormente se equipara con su licencia vigente; paga prorrateado.
• No renovar: El diagnóstico continúa funcionando en la última versión instalada, pero se pierde el acceso a la información técnica. Cojali sigue prestando soporte a una licencia caducada durante un año.

Ampliaciones opcionales

Además del módulo Jetski, hay complementos que compra por separado. No son necesarios para diagnosticar, pero amplían la documentación técnica, el soporte o el alcance. A continuación se detalla qué corresponde a Marine.

• Jaltest ATS (70809004): Un año de acceso al servicio de asistencia técnica en inglés de Cojali. Se renueva automáticamente; puede cancelarlo por escrito hasta treinta días antes de la fecha de vencimiento.
• Jaltest Central Services: Acciones que los especialistas de Cojali realizan por usted, por servicio.
• Los otros módulos Marine: Marine Fueraborda (74502004) y Marine Intraborda (74502003) se pueden añadir por separado, o puede adquirir Marine Full (74502001), que cubre las cuatro áreas.

Contenido del paquete

• 1x Interfaz Jaltest Link V9 (70001015)
• 1x Kit Multipin Jaltest Marine (70002007)
• 1x Jaltest (JDC213.9) | Link V9 DB26 de 26 pines – Cable adaptador OBD2 de 16 pines | Interfaz
• 1x Jaltest (JDC107.9B) | Link V9 – Cable adaptador USB-C | Interfaz
• 1x Jaltest (JDC100B) | Link V9 DB26 de 26 pines Cable de extensión (250 cm) | Interfaz
• 1x Jaltest (70003015) | Maletín compacto resistente
• 1x Jaltest (74502005) | Marine (Jetski) | Activación de software
• 1x Jaltest (74502017) | Marine (Jetski) | Licencia de software
• 1x Jaltest INFO Online Marine (29479)
