Jaltest  |  SKU: JDC523A

Jaltest (JDC523A) | Cable Adaptador Kubota 4-pines OBD a 16-pines OBD2 | Motor de Combustión

€121,95 incl.
€100,79 excl.

Garantía directa a través de AsTools

Tramitamos los casos de garantía directamente, de forma rápida y sin intermediarios del fabricante. Gracias a nuestro propio almacén de repuestos y experiencia técnica, generalmente podemos ayudarle de inmediato. Solo en casos excepcionales enviamos el producto al proveedor.

2 años de garantía en todos los productos

Al igual que todos nuestros productos, este artículo se suministra con 2 años de garantía de fábrica. De esta forma, usted dispone de cobertura garantizada en cuanto a calidad y servicio a largo plazo.

Devoluciones sencillas

Puede solicitar su devolución fácilmente a través de su cuenta. Le enviaremos la etiqueta de devolución por correo electrónico. Los gastos de envío de la devolución corren por su cuenta.

Servicio de atención al cliente profesional

Nuestros expertos están listos para ayudarle de forma rápida y profesional, tanto en línea como en nuestra tienda física. ¿Tiene alguna pregunta? ¡No dude en ponerse en contacto con nosotros!

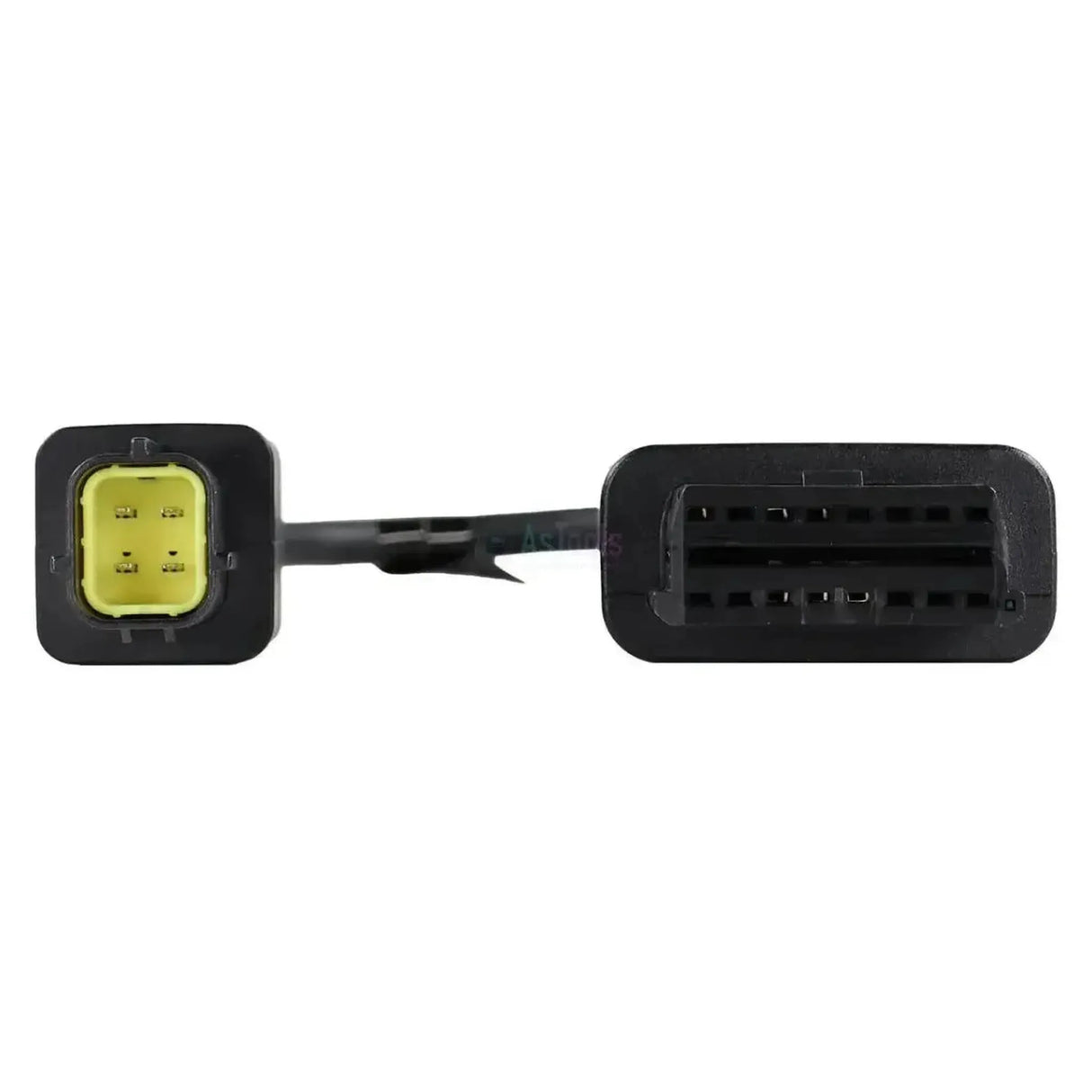

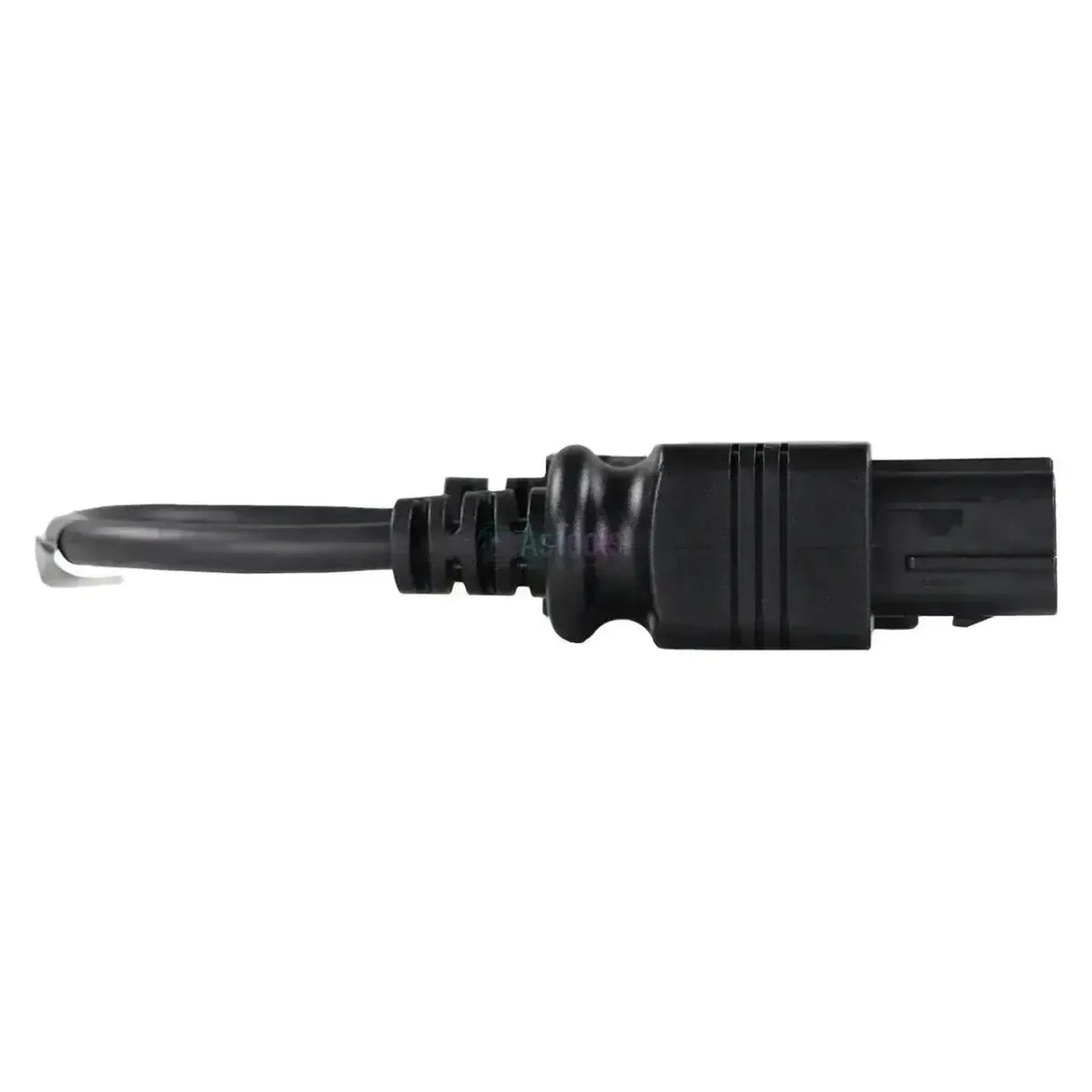

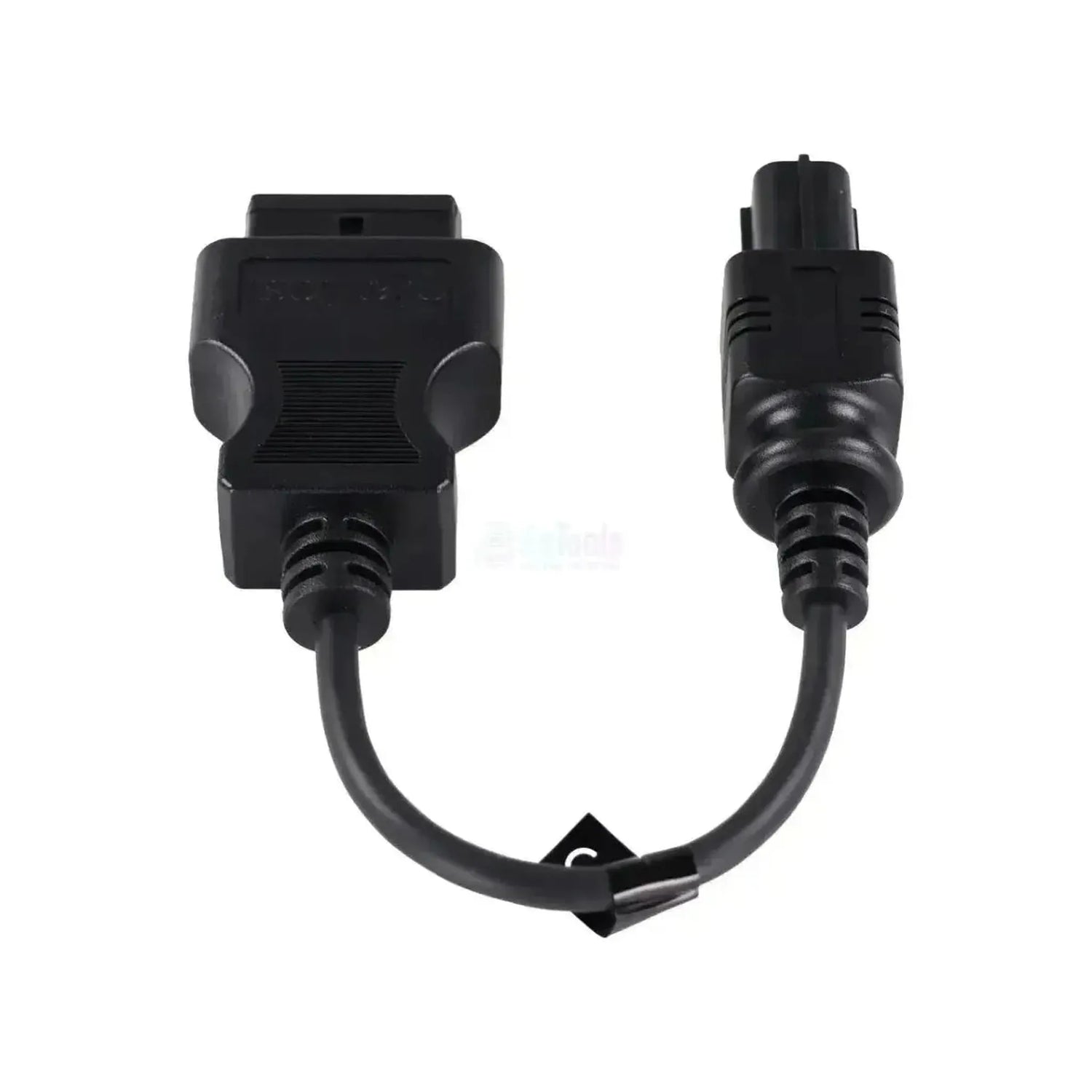

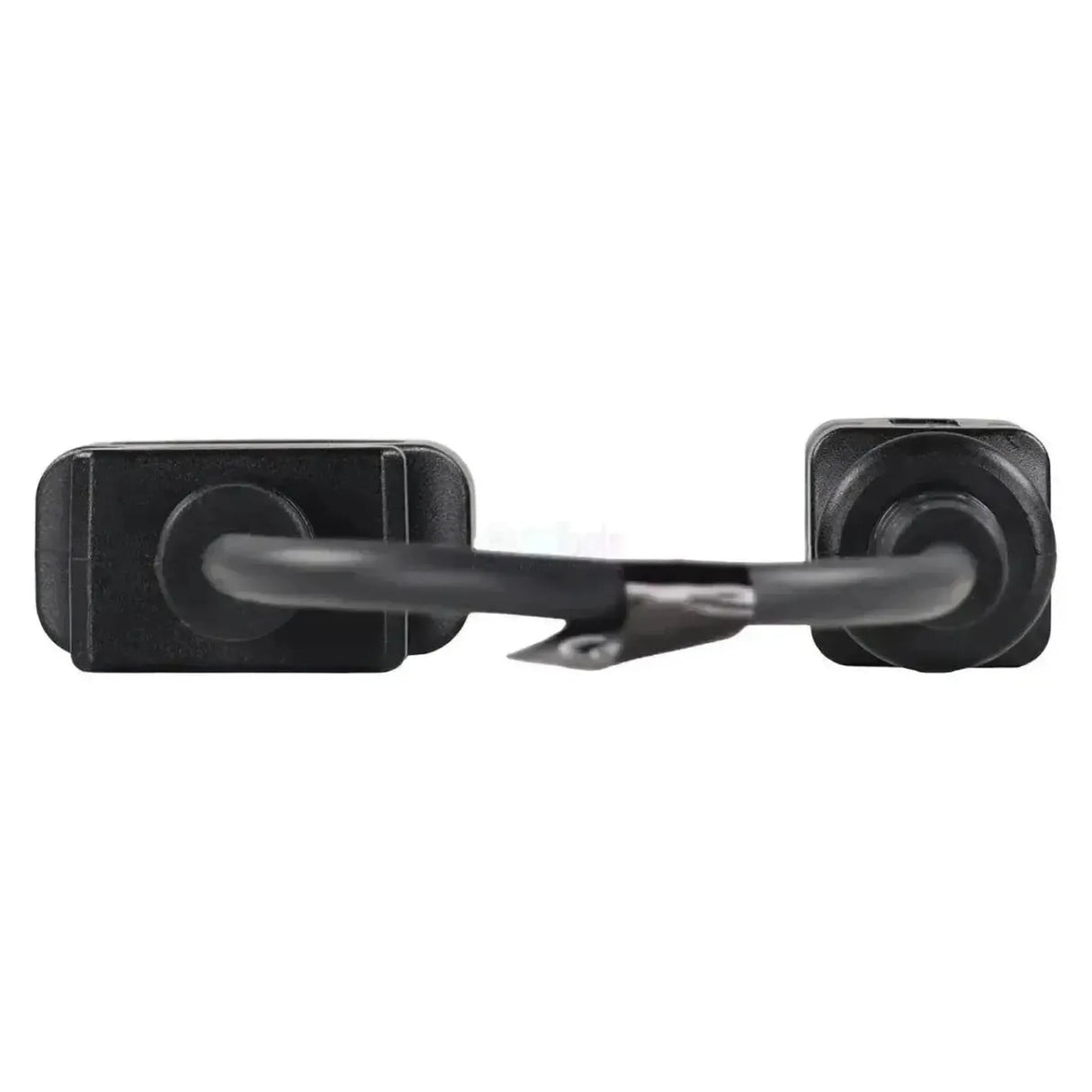

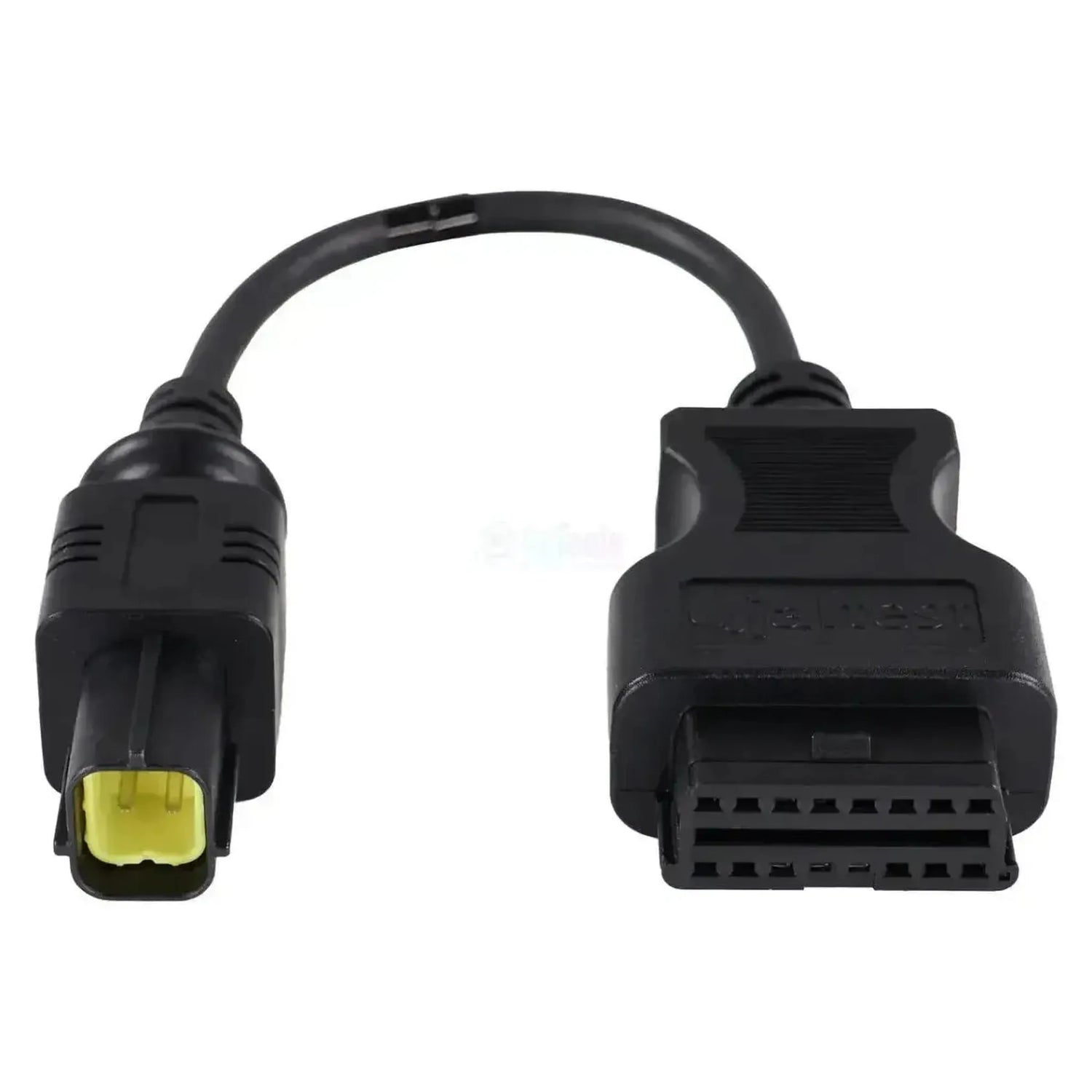

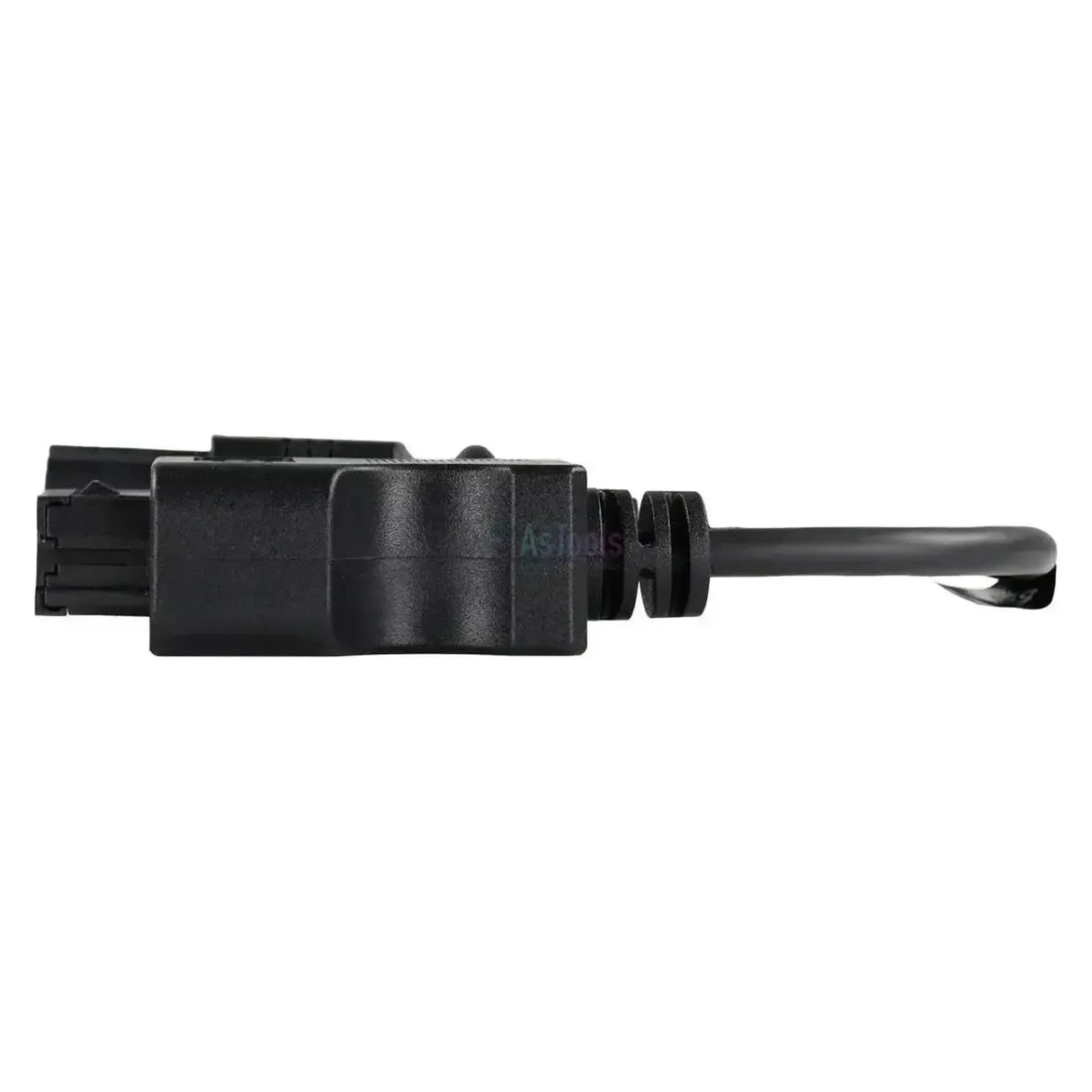

El Jaltest JDC523A conecta el conector de diagnóstico propietario de 4 pines de un motor Kubota con su equipo Jaltest. En el lado de la máquina, dispone de un conector rectangular negro con un portacontactos amarillo y cuatro pines planos, con entrada de cable recta. En el lado de la interfaz, el cable termina en el conector OBD2 de 16 pines; la longitud total es de 28 a 30 cm. Este conector forma parte del bloque motor en sí, por lo que lo encontrará en el motor o junto a él, no en una ubicación fija de la máquina.

Con esta conexión, el software Jaltest accede directamente a las dos unidades de control del motor Kubota soportadas: la E-CDIS con inyección common rail y la ECU 05. Ambas cuentan con la misma cobertura de funciones: desde códigos de falta y valores de medición hasta mantenimiento y acciones complementarias, y la configuración del bloque determina qué unidad de control encontrará. Dado que Kubota suministra bloques compactos a muchos fabricantes de máquinas, el cable es compatible con Jaltest AGV, OHW, MHE y Multi-purpose Vehicle.

VENTAJAS

✔Accede a ambas unidades de control del motor Kubota soportadas: E-CDIS con inyección common rail y
ECU 05.✔Ambas incluyen cobertura de códigos de falta, valores de medición, datos de ECU, mantenimiento y acciones complementarias.
✔El cable es compatible con cuatro módulos Jaltest: AGV, OHW, MHE y vehículos multiusos.
✔Compatible con las series diésel D y V así como con los motores de gas WG.

PUNTOS IMPORTANTES

✕Solo para el conector Kubota de 4 pines con el portacontactos amarillo; los bloques de otros fabricantes tienen su propia conexión.
✕La conexión se encuentra en o junto al bloque motor y no en una ubicación fija en la máquina, por lo que la búsqueda es necesaria.
✕Con esta conexión accede a la unidad de control del motor; los demás sistemas de la máquina mantienen su propia conexión.
✕Con una longitud de 28 a 30 cm, el cable es corto, por lo que la interfaz queda muy cerca del bloque durante la medición.

Aplicaciones y funcionalidades

A través de esta conexión, accede con el software Jaltest a la unidad de control del motor del bloque Kubota. Cuál de las dos unidades de control contiene viene determinado por la versión del motor y no por la máquina. Las unidades que se detallan a continuación proceden de la cobertura Kubota y tienen ambas el mismo alcance de funciones, desde códigos de fallo hasta acciones complementarias.

Unidades de control a las que puede acceder

  • E-CDIS, unidad de control diésel electrónica con inyección common rail: La regulación del motor common rail de Kubota.
  • ECU 05, regulación electrónica diésel: La segunda unidad de control de la cobertura Kubota, con el mismo alcance funcional que la E-CDIS.

Qué puede hacer

  • Leer y borrar códigos de falta: Leer la memoria de fallos de la unidad de control con la descripción de la avería, y vaciarla después de la reparación.
  • Ver valores de medición: Los valores actuales de los sensores en la unidad de control, con la posibilidad de establecer límites de alarma para valores fuera del rango normal.
  • Consultar mantenimiento: Solicitar los intervalos de mantenimiento del motor y registrar los trabajos realizados en un informe.
  • Realizar acciones adicionales: Los procedimientos adicionales por unidad de control, como funciones de reinicio y ajuste. Disponibles en Kubota tanto en la E-CDIS como en la ECU 05.

Vehículos y aplicaciones compatibles

Lo que importa es el conector, no la máquina. Kubota suministra sus bloques motores como accionamientos independientes, por lo que cuenta la serie del motor y no la marca del capó. Este cable es compatible con cualquier bloque Kubota con la conexión de 4 pines con el conector amarillo ; compruébelo en la máquina antes de realizar el pedido. Las siguientes series están incluidas en la cobertura Kubota.

Kubota:

  • Serie D: D 1803
  • Serie V: V 1505, V 2403, V 2607, V 3307, V 3800, V 4309, V 5009 y V 6108
  • Motores de gas WG: WG 1605, WG 1903, WG 2503 y WG 3800
  • Instalado en máquinas compactas de movimiento de tierras y construcción, máquinas agrícolas, equipos de elevación y manutención, vehículos de barrido y trabajo e instalaciones estacionarias
💡
Bueno saberlo: La conexión de diagnóstico de 4 pines pertenece al bloque motor Kubota y se encuentra en o junto al motor, no en un lugar fijo de la máquina. Se identifica por el conector amarillo en una carcasa negra. Compruebe en la máquina qué conexión tiene su motor antes de realizar el pedido.

Contenido del embalaje

  • 1x Jaltest (JDC523A) | Cable adaptador Kubota 4-pins OBD – 16-pins OBD2 | Motor de combustión

Especificaciones técnicas

General

El fabricante del cable. Los cables Jaltest funcionan con los equipos de diagnosis de Jaltest.Marca
Jaltest (Cojali)
El tipo de cable. Un cable de diagnosis se conecta al conector de diagnosis; un cable de medición mide un componente por separado.Tipo de cable
Cable adaptador
El paquete de software de Jaltest al que pertenece el cable. Para utilizar el cable necesita una licencia de ese módulo.Módulo de software Jaltest
  • AGV agricultura
  • OHW maquinaria de obra
  • MHE transporte interno
  • Multi-purpose Vehicle

Conexiones

En qué versión de la interfaz de diagnosis Jaltest Link se puede utilizar el cable. No todos los cables funcionan en todas las versiones.Jaltest Link compatible
  • Jaltest Link V8.1
  • Jaltest Link V9
El conector del lado del equipo de diagnosis. Debe encajar en su interfaz o en su cable de diagnosis.Conexión del lado de la interfaz
OBD2 de 16 pines
El conector del lado del vehículo, del motor o de la máquina. Debe encajar en el conector de diagnosis o en el componente.Conexión del lado del vehículo
OBD de 4 pines
La longitud del cable. Un cable más largo le da más espacio para trabajar.Longitud del cable
28 a 30 cm

Diagnóstico

Si puede no solo leer los códigos de avería, sino también borrarlos. En algunos sistemas solo es posible leerlos.Borrado de códigos de avería
Si puede ver los valores actuales de los sensores con el vehículo en marcha. Útil para localizar una avería.Valores en tiempo real
Si puede ver cuándo corresponde el siguiente mantenimiento. Útil para planificar bien una revisión.Consulta de datos de mantenimiento
Si puede ejecutar procedimientos adicionales que Jaltest ofrece por unidad de control, como pruebas o procedimientos de aprendizaje.Procedimientos adicionales

Uso

En qué juego de cables Jaltest se incluye también este cable. Si ya dispone de ese juego, es posible que ya tenga este cable.Incluido en el juego de cables
Juego de cables AGV
Número de referencia
JDC523A
Unidades de control
E-CDIS y ECU 05 (control del motor)

Otras especificaciones

Aplicación
Motores Kubota con conexión de diagnóstico de 4 pins
Parte del juego de cables
Juego de cables AGV (70002003)
